Испаритель кожухотрубный Thermokey серии «TME» 915 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 915/4
- Артикул: ТМE 915/4
- Бренд: Thermokey
- Вес кг: 550
- Вместимость по воде дм3: 189
- Вместимость по хладагенту дм3: 111
- Исполнение: четыре холодильных контура
- Потери давления кПа: 44,7
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 915
- Патрубки хладагента Вход / Выход: 42 / 64
- Расход воды м3/час: 157,1
Описание
Испаритель Thermokey TME 915/4 представляет собой кожухотрубный теплообменник с производительностью испарения 915 кВт при работе на хладагенте R407C в расчётной точке с температурой кипения хладагента T0 = +2 °C и температурным режимом воды Tw = +12/+7 °C; для обеспечения данного теплового потока требуется циркуляция воды порядка 157,1 м³/ч, теплоаккумулирующая способность аппарата обеспечивается объёмом межтрубного пространства по воде около 189 дм³, объём хладагента в трубной системе составляет примерно 111 дм³, а гидравлические потери при расчётном режиме составляют 44,7 кПа.

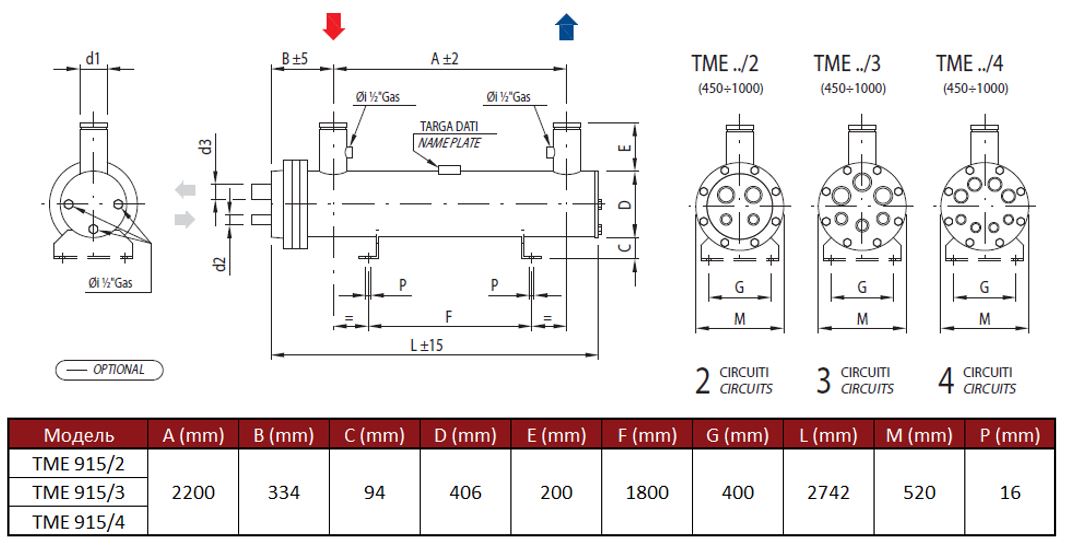

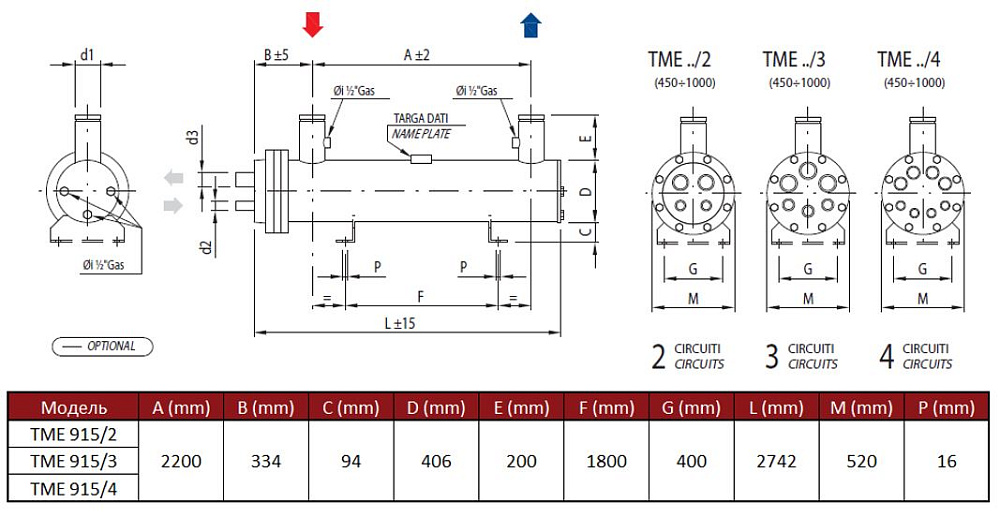

Конструктивно устройство выполнено по схеме кожухотрубного испарителя: хладагента кипит внутри пучков теплообменных труб, а охлаждаемая жидкость протекает в межтрубном пространстве. Пучок разделён на четыре независимых холодильных контура, что позволяет подключать несколько холодильных агрегатов и реализовывать поэтапное регулирование производительности; подвод и отвод хладагента выполнены через патрубки диаметром 42 мм (вход) и 64 мм (выход), что определяет требования к трассе фреонопроводов и местам подключения обслуживающего оборудования.
Используемые гидравлические и фреоновые параметры определяют требования к интеграции в систему: при проектировании гидравлики и выборе насосного оборудования необходимо учитывать указанные потери давления и расчётный расход воды, при подборе холодильной установки и разводки — объём заряда хладагента и размеры подключений; наличие четырёх контуров обеспечивает совместимость с многоагрегатными компрессорными схемами и ступенчатое регулирование мощности.
Оборудование предназначено для включения в промышленные системы холодоснабжения и кондиционирования, где требуется холодопроизводительность порядка сотен киловатт (например, технологические и складские холодильные установки, центры распределения и пищевое производство); эксплуатация предполагает работу с хладагентом R407C и интеграцию в типичные схемы оборотного водоснабжения с заданными температурными параметрами теплоносителя.
