Испаритель кожухотрубный Thermokey серии «TME» 915 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 915/3

Описание

Испаритель кожухотрубный Thermokey TME 915/3 рассчитан на холодопроизводительность 915 кВт при использовании хладагента R407C и рабочем режиме с испарительной температурой около +2 °C и теплообменом по воде с подающим/обратным температурным перепадом 12/7 °C. Для обеспечения указанной теплопроизводительности необходим циркуляционный расход воды порядка 157,1 м3/ч; внутренние объемы теплообменника составляют 189 дм3 для воды и 111 дм3 для хладагента, при этом суммарные гидравлические потери через теплообменник оцениваются в районе 44,7 кПа. Патрубки подключения хладагента выполнены с диаметрами 42 и 89 (единицы согласно паспортным данным), что определяет параметры присоединительной арматуры и трассировки трубопроводов.

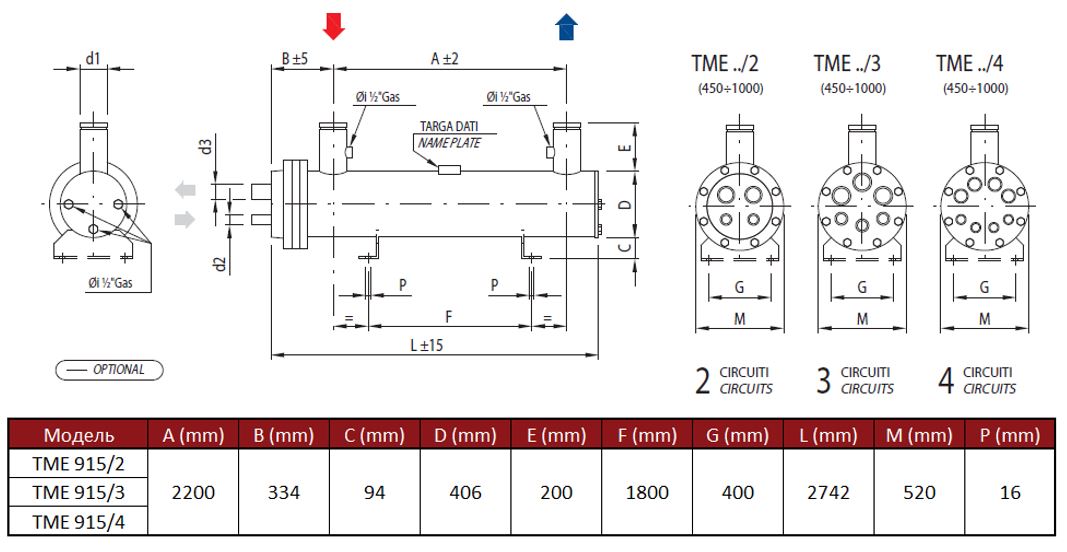

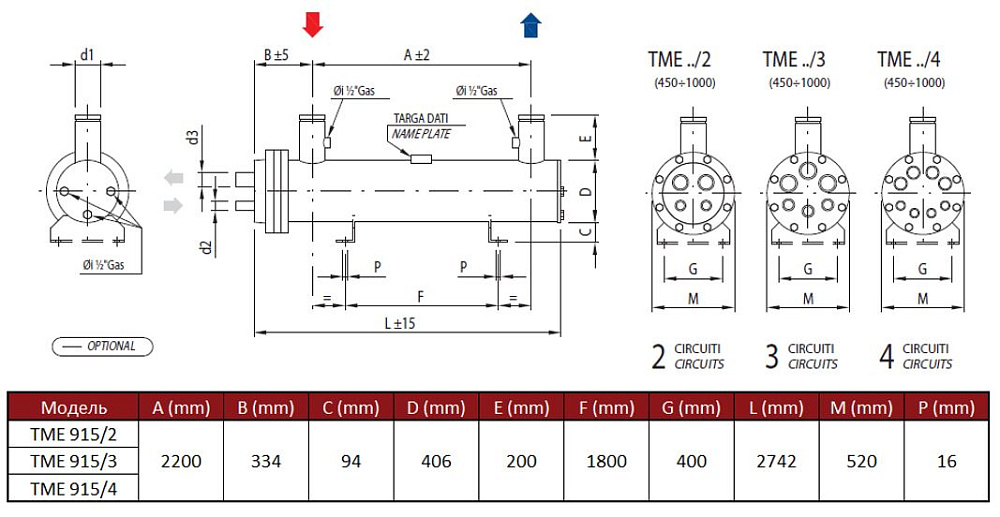

Конструкция исполнена по схеме кожухотрубного испарителя с трубным пучком, внутри которого происходит кипение хладагента, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Трубные пучки разделены на три независимых холодильных контура, что позволяет по отдельности подключать несколько компрессорных линий и обеспечивать ступенчатое регулирование нагрузки за счет последовательного или параллельного включения контуров. Конфигурация патрубков и гидравлические параметры требуют учета при проектировании системы управления и подборе циркуляционных насосов и запорно-регулирующей арматуры.

Испаритель предназначен для применения в системах технологического охлаждения и кондиционирования с использованием R407C; конструкция и параметры делают его пригодным для интеграции в центральные охладительные пункты промышленных предприятий, складских и логистических комплексов, а также пищевых производств, где требуются высокие тепловые мощности и возможность секционирования холодильной мощности между несколькими компрессорными агрегатами.
