Испаритель кожухотрубный Thermokey серии «TME» 915 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 915/2
- Артикул: ТМE 915/2
- Бренд: Thermokey
- Вес кг: 550
- Вместимость по воде дм3: 189
- Вместимость по хладагенту дм3: 111
- Исполнение: два холодильных контура
- Потери давления кПа: 44,7
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 915
- Патрубки хладагента Вход / Выход: 54 / 105
- Расход воды м3/час: 157,1
Описание
Кожухотрубный испаритель Thermokey серии TME рассчитан на холодопроизводительность 915 кВт при работе на хладагенте R407C в заданных условиях испарения T0 = +2 °C и температурной разности теплоносителя Tw +12 / +7 °C (ΔT = 5 K). Проектная производительность по теплоносителю обеспечивает расход воды порядка 157,1 м3/ч при падении давления в межтрубном пространстве около 44,7 кПа; внутренние ёмкости аппарата составляют примерно 189 дм3 для воды и 111 дм3 для хладагента. Патрубки подключения хладагента выполнены с входным и выходным диаметрами 54 и 105 соответственно, что определяет требования к магистральным присоединениям и расчёту трубопроводной арматуры.

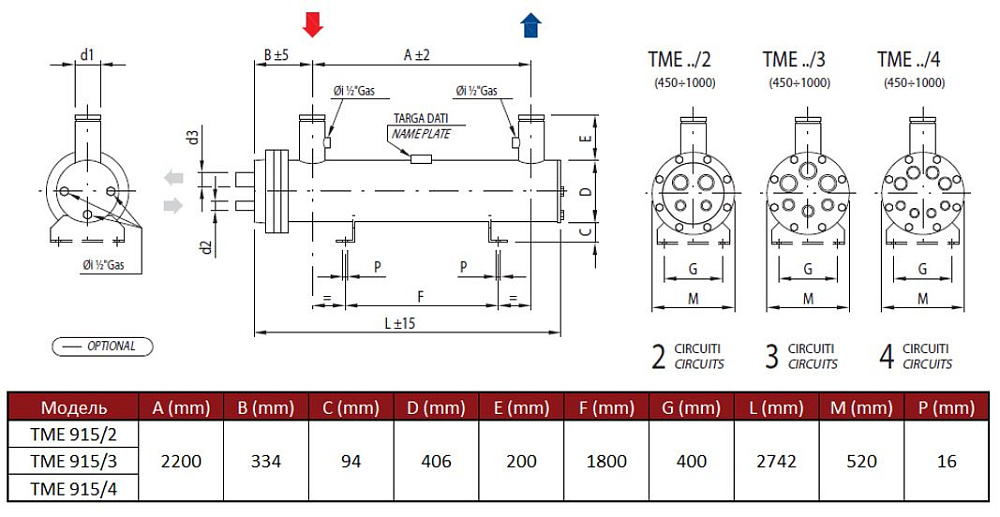

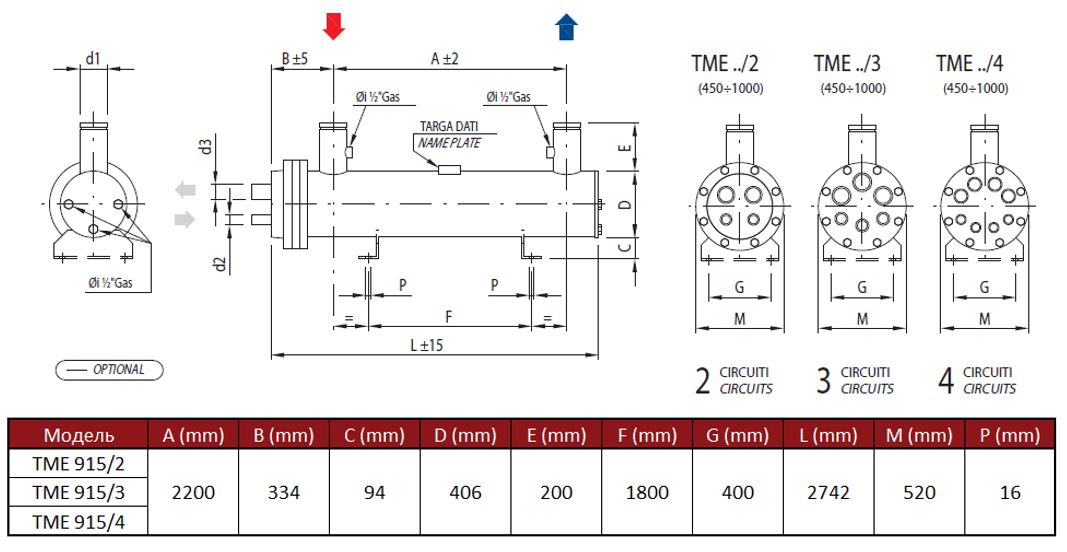

Испаритель выполнен по схеме кожухотрубного теплообменника: хладагент испаряется внутри набора теплообменных труб, отводя тепловую энергию от протекающей в межтрубном пространстве воды. Конструкция допускает разделение трубных пучков на два независимых холодильных контура, что обеспечивает возможность подключать несколько холодильных машин и реализовать поэтапное регулирование производительности без значительной перестройки гидравлической схемы.
В технологии передачи тепла используется явление кипения хладагента внутри трубных пучков, что обеспечивает высокий интегральный коэффициент теплопередачи при заданных температурах источника и приёма. Конструкция с разделёнными контурами и крупными присоединительными диаметрами рассчитана на интеграцию в централизованные холодильные установки с учётом объёма хладо- и теплоносителей; перечисленные объёмы необходимо учитывать при расчётах заправки и компенсации холодагента и воды.
Применение аппарата целесообразно в системах промышленного охлаждения и кондиционирования с большими тепловыми нагрузками: магистральные испарительные секции холодильных центров для складов, логистики и пищевой переработки, а также в технологических системах, требующих централизованного отбора холода. Испаритель рассчитан на работу с хладагентом R407C и пригоден для интеграции с компрессорными станциями, имеющими возможности по поочерёдному или параллельному подключению к двум холодильным контурам.
