Испаритель кожухотрубный Thermokey серии «TME» 770 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 770/4

Описание

Кожухотрубный испаритель Thermokey серии TME, модель TME 770/4, рассчитан на работу с хладагентом R407C и обеспечивает теплопроизводительность 770 кВт при режиме с температурой кипения хладагента около +2 °C и заданном температурном напоре холодной воды +12 → +7 °C; при этом расчетный расход воды составляет 132,2 м3/ч, объём воды в аппарате — 213 дм3, а объём хладагента — 91 дм3; гидравлическое сопротивление теплообменного пучка в рабочем режиме равно 66,9 кПа, патрубки хладагента выполнены с присоединениями условного диаметра 42 мм (вход) и 64 мм (выход).

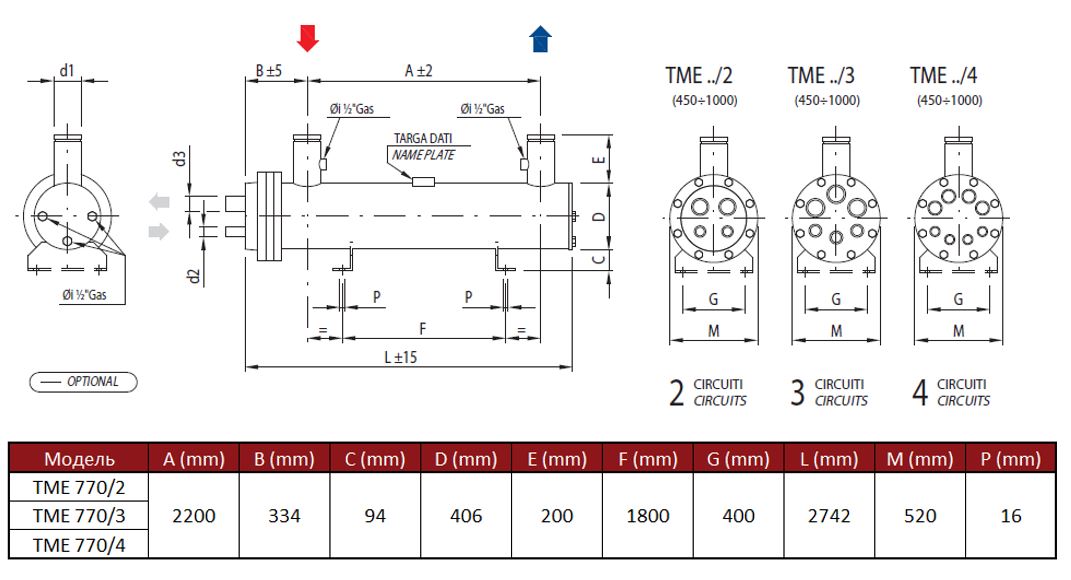

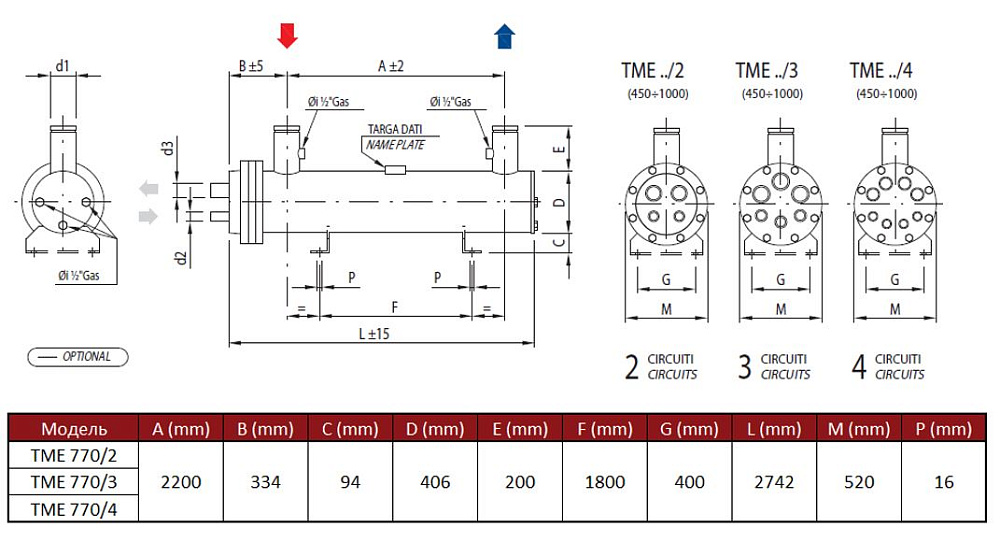

Конструкция выполнена по принципу кожухотрубного теплообменника: хладагент кипит внутри пучка теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок разделён на четыре независимых холодильных контура, что предусматривает параллельное подключение нескольких холодильных машин и поэтапную регулировку холодопроизводительности; указанные расход и потери давления определяют требования к выбору циркуляционного насоса и арматуры.

Технологическая схема предусматривает фазовый теплообмен с кипением хладагента внутри труб для обеспечения необходимого коэффициента теплоотдачи при заданных температурных режимах; наличие нескольких контуров облегчает обслуживание и замену отдельного контура без полной остановки системы. Конфигурация патрубков и объёмы хладагента влияют на порядок заправки и процедуры сервисного обслуживания.

Применение — центральные системы холодоснабжения и холодильные центры коммерческих, логистических и пищевых предприятий, где требуется получение холодной воды с параметрами +12/+7 °C и интеграция с компрессорными агрегатами, работающими на R407C; конструкция допускает использование в схемах с несколькими компрессорными блоками и ступенчатым регулированием производительности.
