Испаритель кожухотрубный Thermokey серии «TME» 770 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 770/2

Описание

Кожухотрубный испаритель Thermokey серии TME, модификация 770/2, рассчитан на холодопроизводительность 770 кВт при использовании хладагента R407C и рабочих условиях с температурой испарения T0 = +2 °C и температурным уровнем теплоносителя Tw = +12/+7 °C; при этих условиях номинальный расход охлаждаемой воды составляет 132,2 м3/ч, объем межтрубного пространства по воде — 213 дм3, объем хладагента в трубной системе — 91 дм3, а гидравлические потери на водной стороне — 66,9 кПа. Патрубки хладагента выполнены с диаметрами входа и выхода 54 мм и 89 мм соответственно, что определяет требования к магистральным соединениям и фитингам.

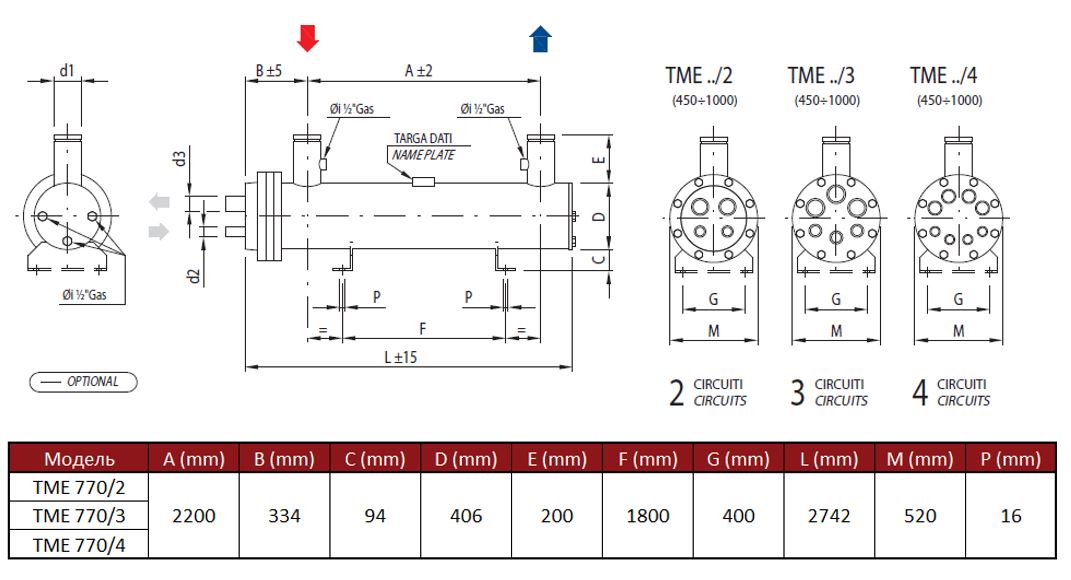

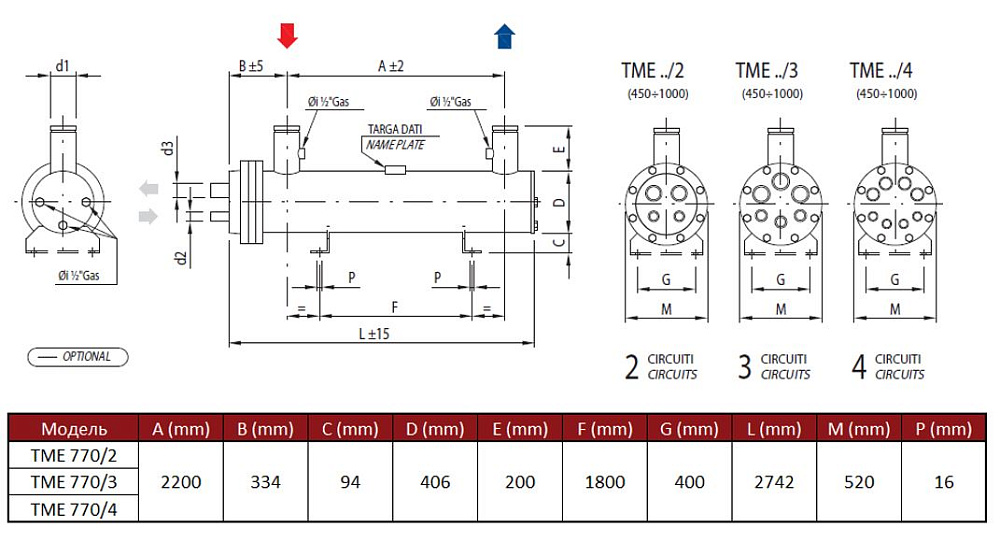

Конструкция выполнена по схеме кожух–труба: теплообмен осуществляется за счёт кипения хладагента внутри трубного пучка при одновременном теплообмене с жидкостью в межтрубном пространстве. Трубные пучки разделены на два независимых холодильных контура, что позволяет организовать параллельное подключение нескольких холодильных агрегатов и поэтапную регулировку производительности системы без изменения гидравлической схемы на водной стороне.

Испаритель рассчитан для интеграции в промышленные холодильные и климатические системы: эксплуатация предполагается в централизованных чиллерах и технологических установках для торговли, логистики и пищевой промышленности. При проектировании системы следует учитывать совместимость с хладагентом R407C и подбирать насосное оборудование и холодильную станцию с учётом указанного расхода воды и потерь давления для обеспечения требуемой циркуляции и теплопередачи.
