Испаритель кожухотрубный Thermokey серии «TME» 70 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 70/1
- Артикул: ТМE 70/1
- Бренд: Thermokey
- Вес кг: 72
- Вместимость по воде дм3: 17
- Вместимость по хладагенту дм3: 9
- Исполнение: один холодильный контур
- Потери давления кПа: 26
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 70
- Патрубки хладагента Вход / Выход: 22 / 35
- Расход воды м3/час: 12,0
Описание
Испаритель кожухотрубный Thermokey серии TME рассчитан на холодопроизводительность 70 кВт при использовании хладагента R407C с температурой кипения около +2 °C и расчетным температурным перепадом теплоносителя 5 K при входной/выходной температурах воды +12/+7 °C. Проектный расход воды через межтрубное пространство составляет 12,0 м3/ч; внутренние объёмы аппарата — 17 дм3 для воды и 9 дм3 для хладагента — имеют значение при расчётах инерционности системы и дозаправке хладагента.

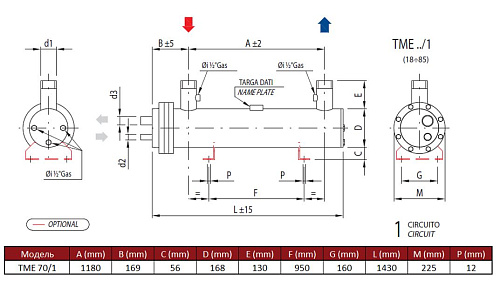

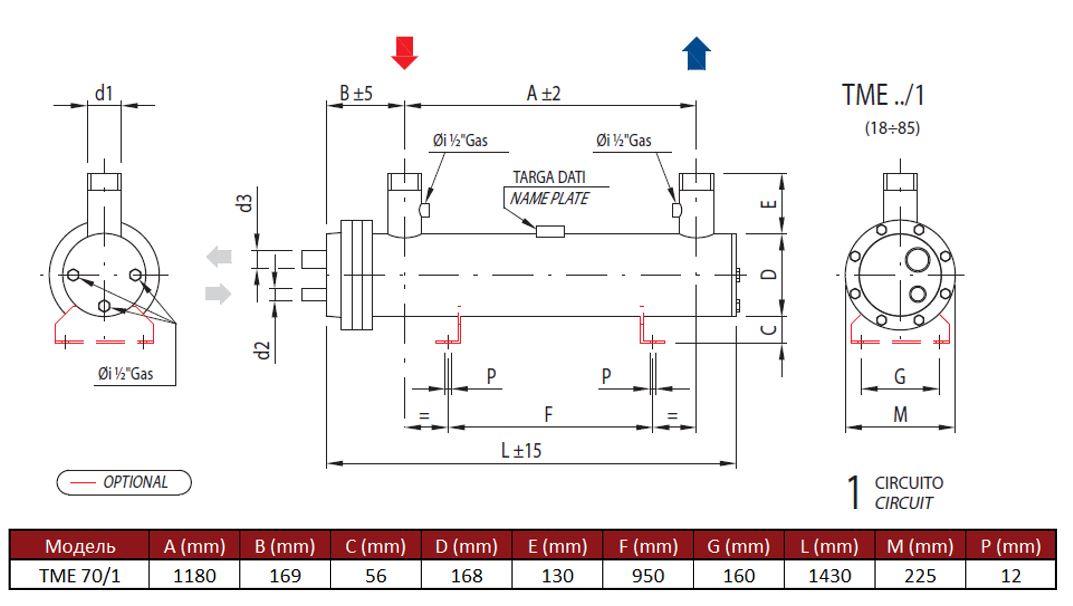

Конструктивно изделие выполнено по схеме кожухотрубного теплообменника: хладагент циркулирует внутри пучка труб и испаряется, отводя теплоту от теплоносителя, протекающего в межтрубном пространстве. Модель предназначена для одного холодильного контура, что исключает внутреннее разделение пучка на независимые контуры; присоединительные патрубки хладагента имеют диаметры вход/выход 22/35 (мм). Характерное гидравлическое сопротивление теплообменника составляет 26 кПа и учитывается при подборе компрессорной и трубопроводной арматуры.
Испаритель рассчитан для интеграции в стационарные системы холодоснабжения и кондиционирования с применением R407C и для рабочих температур, характерных для систем охлаждения технологических и санитарно-бытовых теплоносителей (в том числе в торговых, логистических и пищевых объектах). Технические параметры (производительность 70 кВт, расход воды 12 м3/ч, присоединительные диаметры и перепад давления) используются при проектировании гидравлической части и подборе насосного оборудования и коммутационной арматуры.
