Испаритель кожухотрубный Thermokey серии «TME» 660 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 660/4

Описание

Кожухотрубный испаритель Thermokey серии TME 660/4 рассчитан на работу с хладагентом R407C при проектных условиях испарения T0 = +2 °C и теплопередаче с температурной парой воды +12/+7 °C; номинальная холодопроизводительность при этих условиях составляет 660 кВт. Проход воды через межтрубное пространство обеспечивает расход порядка 113,3 м3/ч при сопротивлении аппарата, соответствующем падению давления около 44,1 кПа.

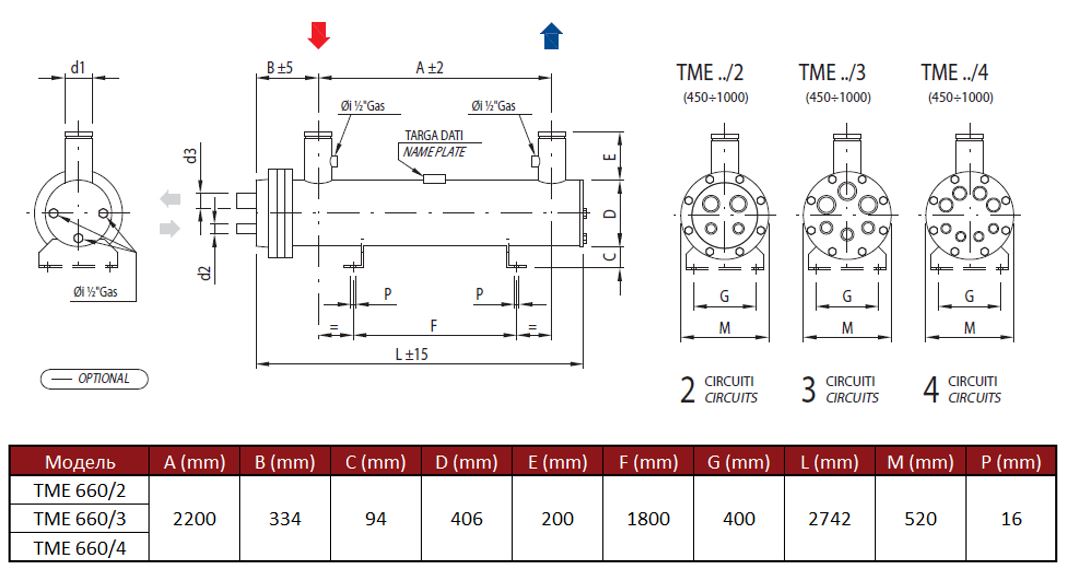

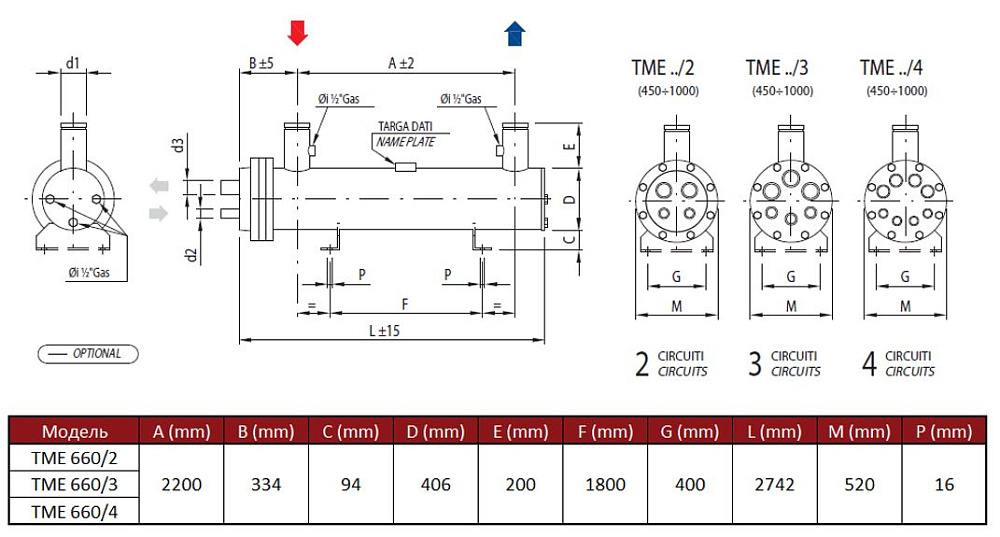

Конструкция представляет собой классический кожухотрубный теплообменник с пучком теплообменных труб, внутри которых происходит кипение хладагента, тогда как теплоноситель циркулирует в межтрубном пространстве. Трубные пучки разделены на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования производительности. Входной и выходной патрубки хладагента выполнены диаметром 42 мм и 64 мм соответственно и рассчитаны на подключение магистральных трубопроводов соответствующих пропускных способностей.

Внутренние объёмы аппарата отражают его инженерные характеристики: вместимость межтрубного пространства по воде составляет 227 дм3, объём хладагента в трубных пучках — 79 дм3; эти показатели влияют на инерционность системы, объём заправки и требования к обслуживанию при замене или дозаправке хладагента. Применение R407C определяет соответствие системе контроля и измерений параметров хладагента при эксплуатации.

Испаритель предназначен для интеграции в промышленные холодильные установки и системы кондиционирования в торговле, логистике и пищевой промышленности, где требуются крупные производительности при указанных температурных режимах. Четырёхконтурное исполнение и заявленные диаметры патрубков позволяют предусмотреть поэтапное подключение холодильных машин и соответствующую гидравлическую схему насосной группы и трубопроводов.
