Испаритель кожухотрубный Thermokey серии «TME» 660 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 660/3

Описание

Модель TME 660/3 производства Thermokey представляет собой кожухотрубный испаритель с хладагентом R407C, рассчитанный на теплопроизводительность 660 кВт при рабочем режиме с температурой кипения около +2 °C и температурным контуром теплоносителя с характерными значениями +12/+7 °C; номинальный расход воды через межтрубное пространство составляет примерно 113,3 м3/час. Внутренние объёмы аппарата составляют 227 дм3 для воды и 79 дм3 для хладагента, а гидравлические потери на стороне теплоносителя при проектных условиях — около 44,1 кПа.

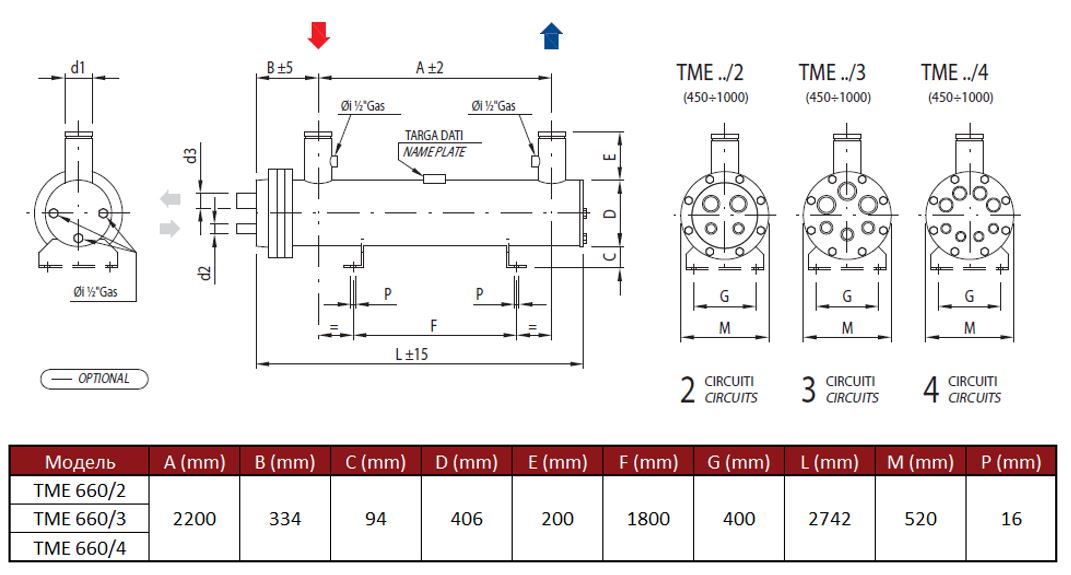

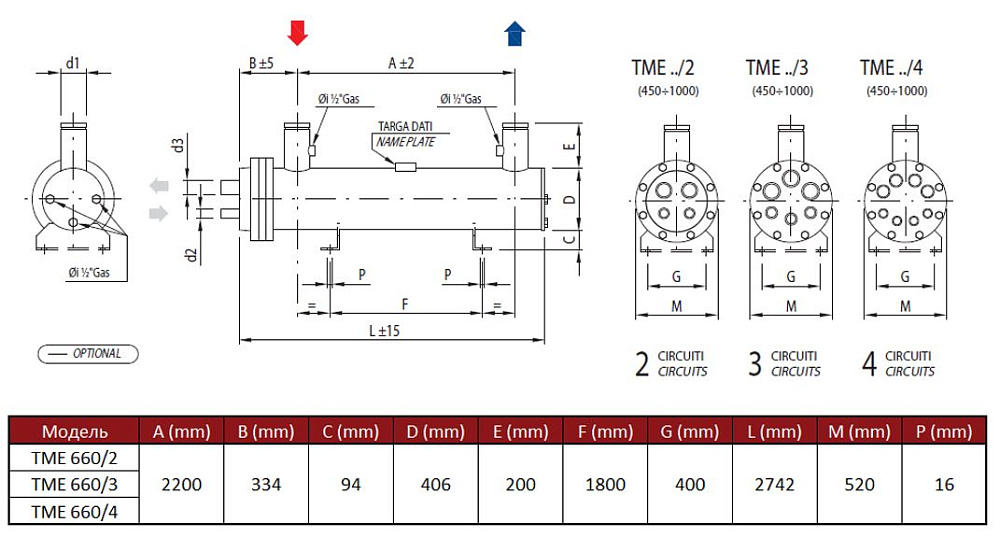

Испаритель выполнен по типу shell-and-tube: хладагенты циркулируют внутри пучка теплообменных труб и подвергаются фазоизменению, отводя теплоту от проточной воды в межтрубном пространстве. Пучок труб разделён на три независимых холодильных контура, что обеспечивает возможность последовательного или параллельного соединения нескольких холодильных агрегатов для ступенчатого регулирования производительности. Подключение хладагента осуществляется через входной и выходной патрубки диаметром 42 и 89 мм соответственно.

Применение устройства обосновано в системах охлаждения и кондиционирования, где требуется большая холодопроизводительность и возможность модульного управления нагрузкой, в частности для промышленных холодильных установок, складских и пищевых технологических процессов, использующих водяной вторичный контур. Конструкция допускает интеграцию с компрессорными батареями и системами управления, совместимыми с эксплуатацией на хладогенте R407C при указанных температурных условиях.
