Испаритель кожухотрубный Thermokey серии «TME» 660 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 660/2

Описание

Испаритель кожухотрубный Thermokey серии TME, модель 660/2, рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность 660 кВт при условиях эксплуатации с температурой кипения хладагента +2 °C и температурным режимом теплоносителя +12 °C / +7 °C. При проектных условиях через теплообменник требуется пропускная способность теплоносителя порядка 113,3 м3/ч; гидравлические потери по хладагенту составляют 44,1 кПа. Внутренние объемы испарителя обеспечивают удержание теплоносителя (межтрубное пространство) около 227 дм3 и хладагента порядка 79 дм3. Для подключения хладагента предусмотрены патрубки вход/выход диаметром 54 мм и 89 мм соответственно.

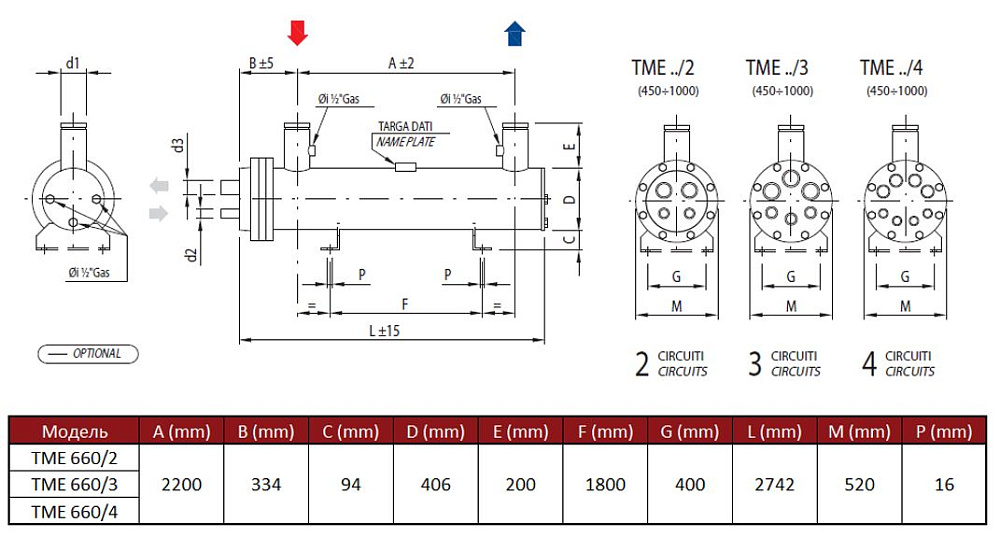

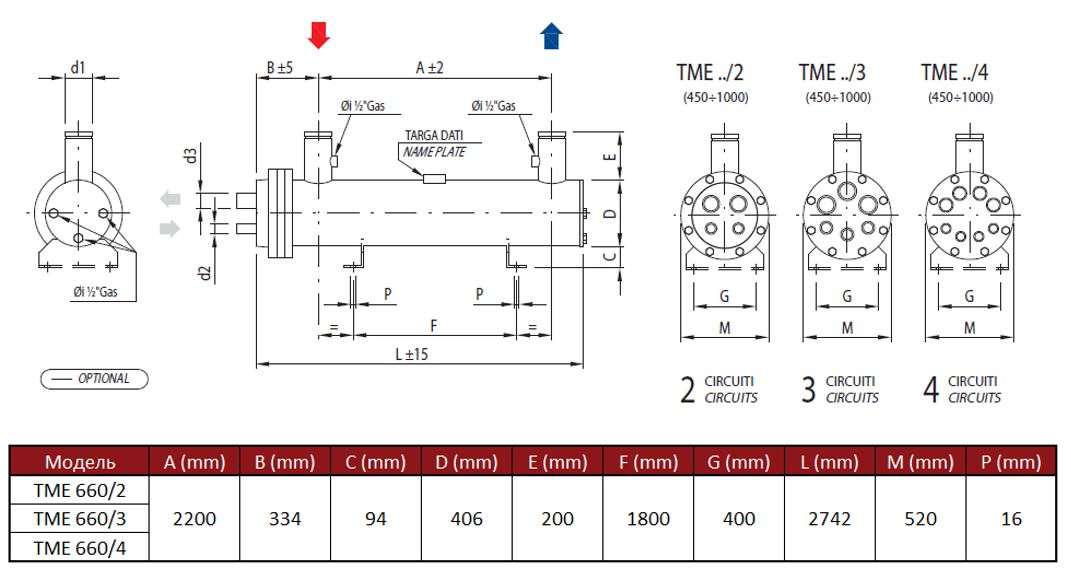

Конструктивно аппарат выполнен по схеме кожухотрубного теплообменника: хладагент циркулирует внутри пучка труб и при кипении отводит теплоту от жидкости, проходящей в межтрубном пространстве. Пучок теплообменных труб разделён на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных машин и поэтапной регулировки производительности системы. Наличие двух контуров также влияет на гидравлическую схему подключения и на распределение давления в трубном пакете.

Применение испарителя целесообразно в промышленных и коммерческих системах холодоснабжения и кондиционирования, где требуется крупная холодопроизводительность — например, в технологических установках пищевой промышленности, морозильных/охлаждаемых камерах, распределительных складах и крупных торговых объектах. При проектировании системы следует учитывать указанные гидравлические характеристики и размеры патрубков для подбора насосного оборудования и коммутации с существующей холодильной или технологической схемой, а также совместимость с хладагентом R407C.
