Испаритель кожухотрубный Thermokey серии «TME» 570 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 570/4

Описание

Испаритель Thermokey серии TME модель 570/4 рассчитан на холодопроизводительность 570 кВт при использовании хладагента R407C и условиях испарения с температурой кипения около +2 °C; расчетный режим теплообмена соответствует перепаду температуры воды 5 K при температурах воды примерно +12 °C на входе и +7 °C на выходе, что требует пропускной способности водяного контура около 97,8 м³/ч. Объём межтрубного пространства для воды составляет 116 дм³, объём заправки хладагентом — 70 дм³, при этом гидравлические потери по хладагентному контуру определены на уровне 39 кПа.

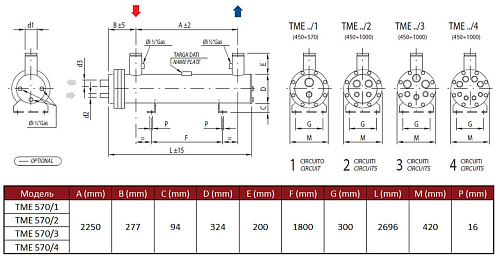

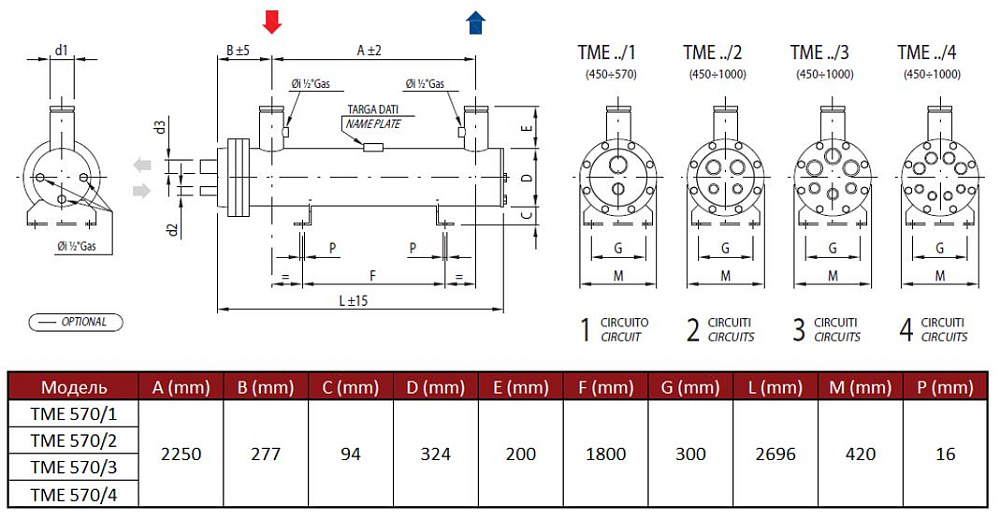

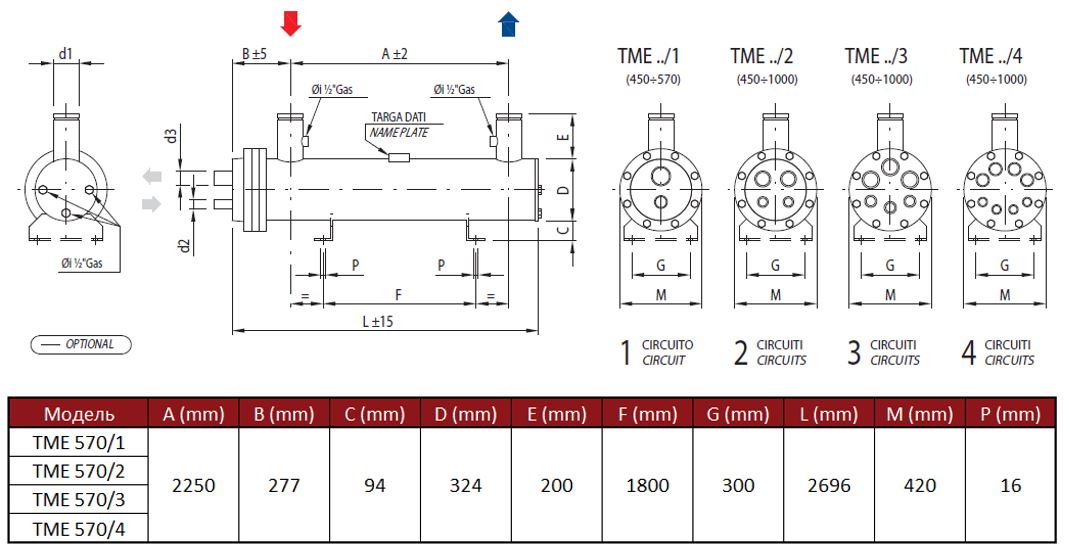

Конструктивно изделие выполнено по схеме кожухотрубного теплообменника с пучком теплообменных труб: хладагент испаряется внутри трубных пучков, отбирая тепло от воды, циркулирующей в межтрубном пространстве. Теплообменная часть разделена на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких компрессорных агрегатов и ступенчатого регулирования производительности. Патрубки для хладагента расположены как вход и выход с номинальными диаметрами 35 мм и 54 мм соответственно, что обеспечивает подключения к магистральным линиям агрегатной установки.

Изделие предназначено для интеграции в промышленные холодильные и технологические контуры с требованием к производительности порядка 570 кВт при указанных температурных условиях, в том числе для систем охлаждения технологической воды, чиллерных установок и крупных систем кондиционирования. Наличие нескольких контуров делает испаритель совместимым с конфигурациями, предусматривающими поэтапное включение холодильных машин и распределение нагрузки между агрегатами при эксплуатации в торговой, логистической и пищевой промышленности.
