Испаритель кожухотрубный Thermokey серии «TME» 570 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 570/3

Описание

Испаритель кожухотрубный Thermokey серии TME модель 570/3 предназначен для работы с хладагентом R407C и рассчитан на холодопроизводительность порядка 570 кВт при условиях испарения около +2 °C и температурном режиме теплоносителя на входе/выходе примерно +12/+7 °C (дельтаT ~5 K). Гидравлические параметры устройства предусматривают расход теплоносителя порядка 97,8 м3/ч и внутренние объемы: межтрубного пространства по жидкости около 116 л и объём хладагента порядка 70 л, что влияет на подбор циркуляционного оборудования и ёмкостей при монтаже.

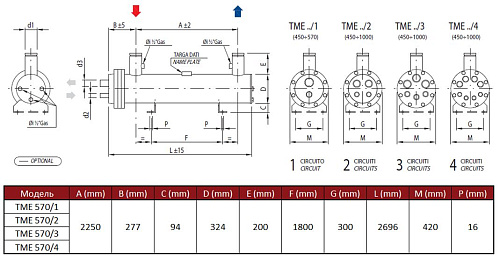

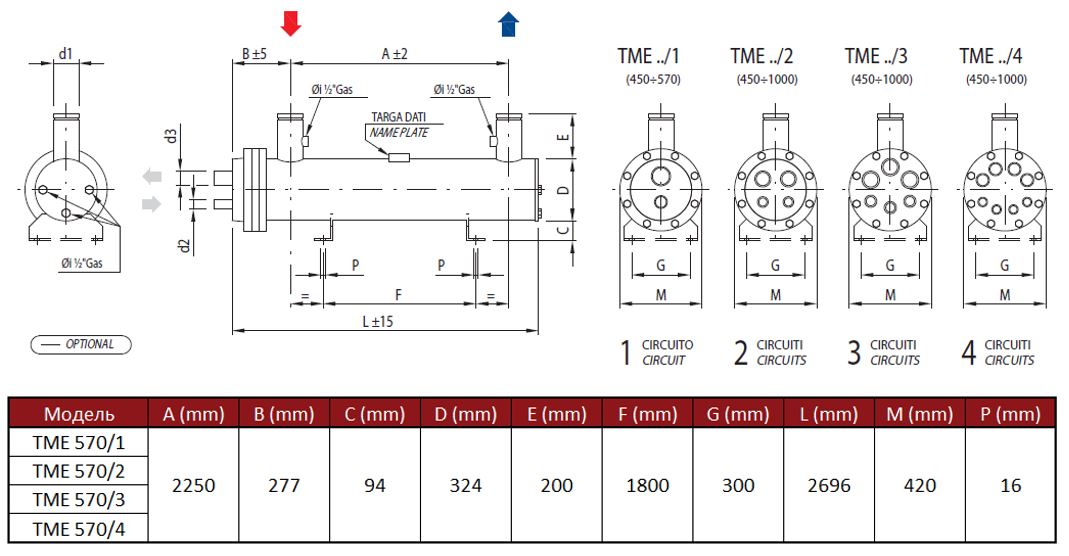

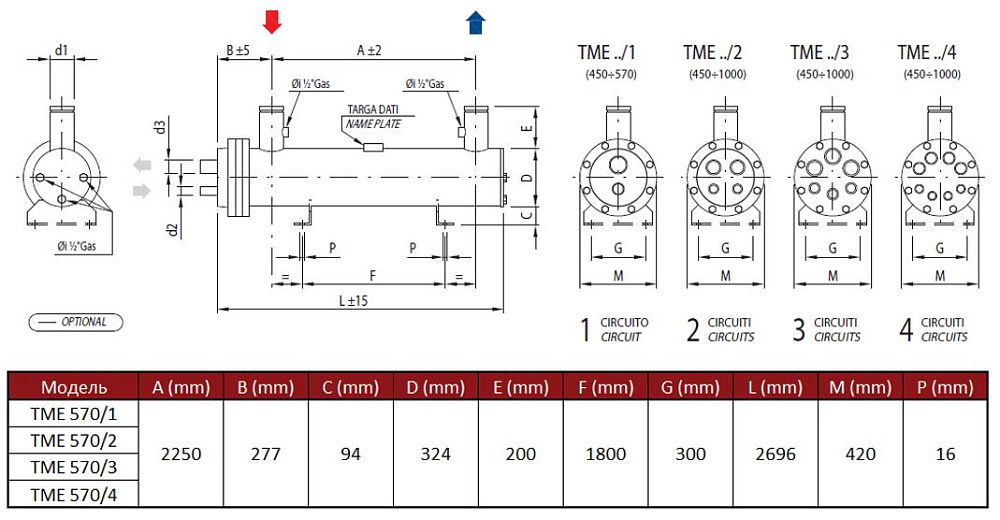

Конструкция выполнена по схеме кожухотрубного теплообменника с пучком теплообменных труб, внутри которых происходит кипение хладагента и отвод теплоты от циркулирующей в межтрубном пространстве жидкости. Пучок труб разделён на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатую регулировку нагрузки. Подсоединение хладагента реализовано через входной и выходной патрубки диаметром соответственно 35 и 64 мм; характерный перепад давления при протоке через пучок составляет примерно 39 кПа и должен учитываться при расчёте насосной части и гидравлических потерь.

Устройство рекомендовано для интеграции в промышленные холодильные и технологические схемы предприятий торговли, складской логистики и пищевой промышленности, где требуется централизованное или модульное обеспечение холодопроизводительности в указанной мощности. Наличие трёх контуров делает испаритель совместимым с конфигурациями, предусматривающими поэтапное подключение компрессорных агрегатов и резервирование, а габариты патрубков и указанные гидравлические параметры определяют требования к трубопроводам и насосному оборудованию при монтаже.
