Испаритель кожухотрубный Thermokey серии «TME» 570 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 570/2
- Артикул: ТМE 570/2
- Бренд: Thermokey
- Вес кг: 350
- Вместимость по воде дм3: 116
- Вместимость по хладагенту дм3: 70
- Исполнение: два холодильных контура
- Потери давления кПа: 39
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 570
- Патрубки хладагента Вход / Выход: 42 / 89
- Расход воды м3/час: 97,8
Описание
Расчетная холодопроизводительность испарителя серии TME при использовании хладагента R407C и температуре кипения примерно +2 °C с входной/выходной температурой воды около +12/+7 °C составляет 570 кВт; при этой нагрузке расход воды по теплообмену соответствует примерно 97,8 м³/ч, рабочий объём воды внутри аппарата — 116 дм³, объём хладагента в аппарате — 70 дм³, а гидравлические потери по воде — порядка 39 кПа. Патрубки хладагента для подключения к магистралям обозначены как вход/выход 42/89 соответственно.

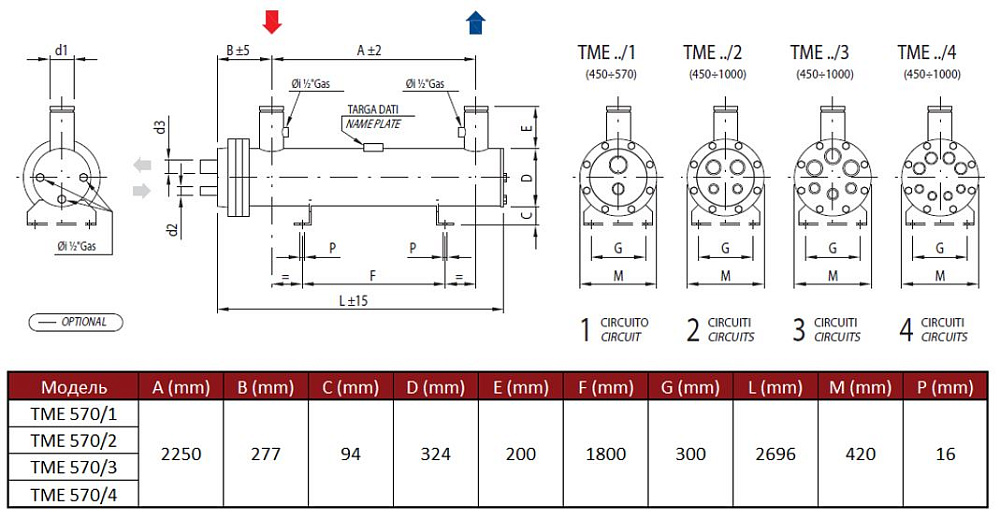

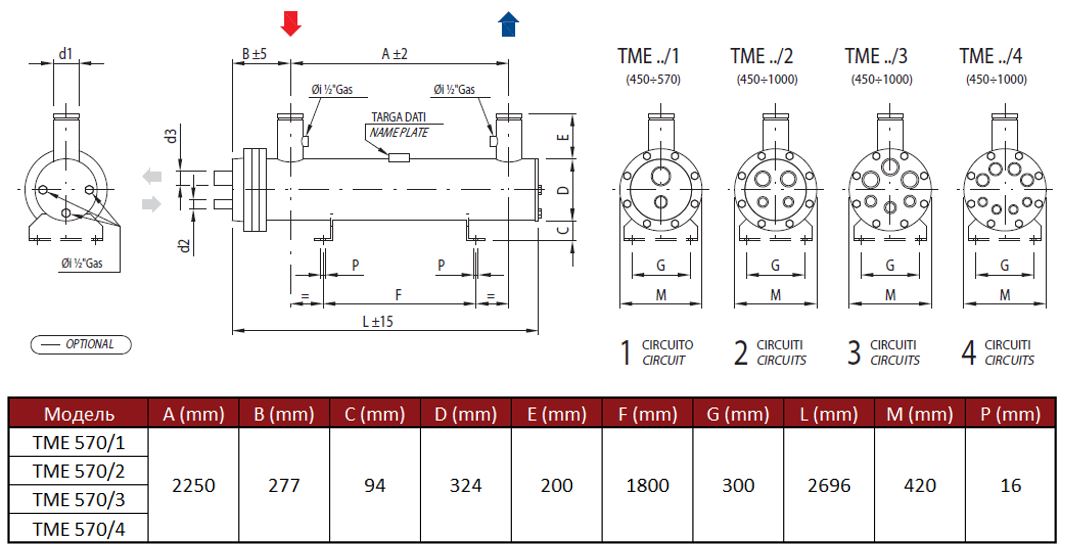

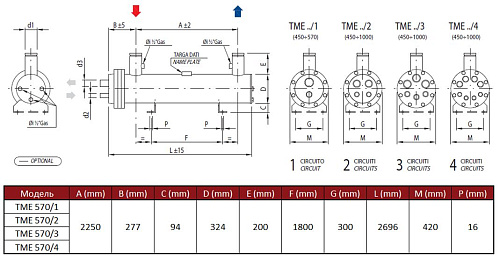

Конструктивно это кожухотрубный испаритель, где теплообмен осуществляется через пучок труб, по которым циркулирует хладагент, в то время как охлаждаемая жидкость находится в межтрубном пространстве. Пучок разделён на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и ступенчатого регулирования производительности. Значение потерь давления и объём воды следует учитывать при выборе циркуляционного насоса и схемы гидравлического подключения.
Аппарат рассчитан на эксплуатацию с хладагентом R407C, объём заправки и конструктивная компоновка теплообменных пучков определяют требования к промышленной арматуре и фитингам при монтаже и обслуживании. Технологическая реализация двухконтурного исполнения обеспечивает разделение холодильных потоков внутри кожуха и облегчает выполнение работ по герметизации и сервисному обслуживанию контуров без полного вывода агрегата из работы.
Применение типично для систем производства холодной воды в промышленных и коммерческих установках: холодоснабжение технологических процессов, охлаждение товарных и складских помещений, подключение к блочным холодильным машинам и центральным чиллерам, где требуется расчёт гидравлики и совместимость с хладагентом R407C и двухконтурной схемой подключения. При проектировании системы следует учитывать указанные расход и перепад давления для согласования с насосным агрегатом и линиями трубопроводов.
