Испаритель кожухотрубный Thermokey серии «TME» 570 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 570/1

Описание

Испаритель Thermokey серии TME 570/1 выполнен в кожухотрубном исполнении и рассчитан на работу с хладагентом R407C; при приведённых рабочих условиях (кипение хладагента около +2 °C и температурном перепаде теплоносителя с +12 °C на входе до +7 °C на выходе) обеспечивается холодопроизводительность порядка 570 кВт. Гидравлические параметры аппарата включают расход теплоносителя около 97,8 м3/ч и потери давления по водной стороне порядка 39 кПа; внутренние объёмы аппарата составляют примерно 116 л межтрубного пространства и 70 л объёма хладагента, что влияет на время заполнения и заправочную мощность системы.

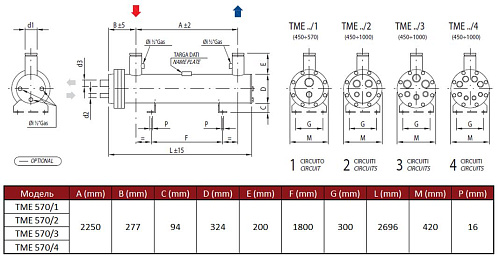

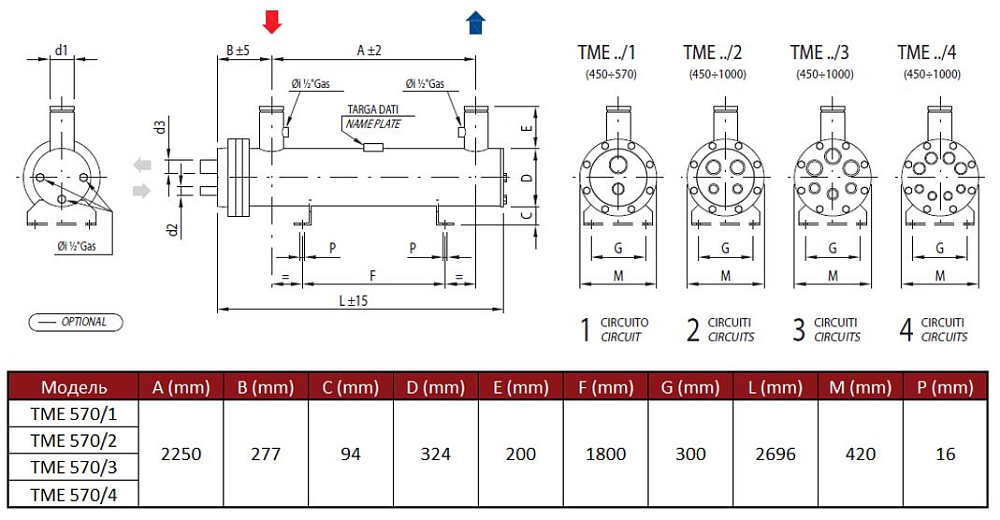

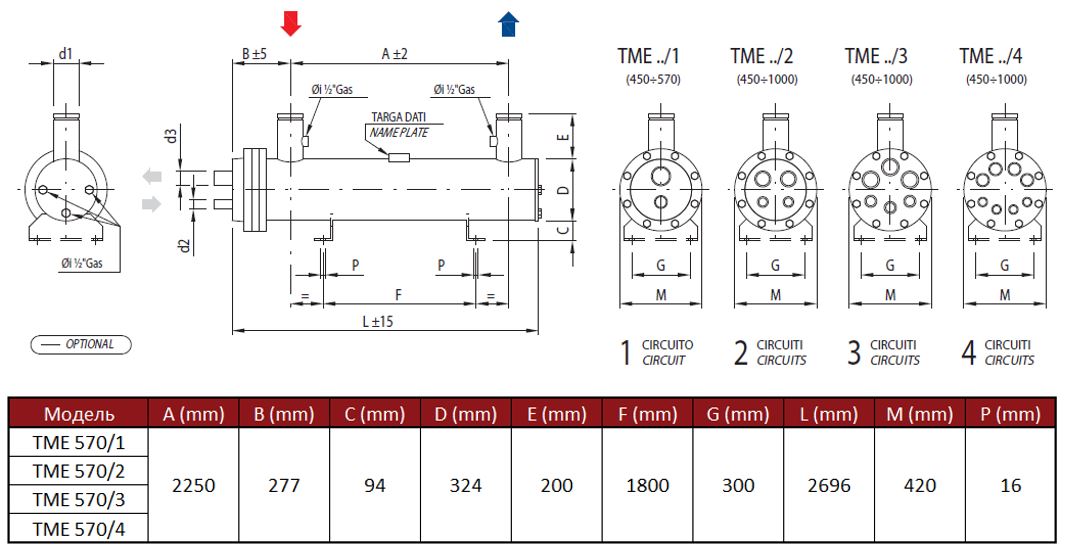

Конструктивно испаритель представляет собой классическую схему «труба в кожухе» с пучком теплообменных труб: хладагент циркулирует внутри труб и испаряется, отводя тепло от жидкости, протекающей в межтрубном пространстве. Аппарат рассчитан на один холодильный контур, что предполагает присоединение к одному контуру компрессорной установки или к одному модулю холодильной станции; присоединительные патрубки хладагента диаметрами 54 мм (вход) и 105 мм (выход) соответствуют трубопроводным подключениям магистрального типа и учитываются при проектировании трубопроводной схемы.

Испаритель предназначен для применения в системах промышленного охлаждения и технологического охлаждения пищевых и торговых объектов при среднетемпературных режимах; параметры расхода и холодопроизводительности делают его совместимым с центральными холодильными установками на R407C в складах, холодильных камерах и технологических линиях пищевой промышленности, где требуется непрерывный пропуск теплоносителя порядка указанных значений.
