Испаритель кожухотрубный Thermokey серии «TME» 505 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 505/4

Описание

Испаритель кожухотрубный Thermokey серии TME, модификация 505/4, рассчитан на холодопроизводительность порядка 505 кВт при использовании хладагента R407C и рабочем температурном режиме T0 = +2 °C с теплоносителем на входе/выходе порядка +12 / +7 °C (Δt = 5 K). Для обеспечения расчетной теплопередачи предусмотрен пропускной расход воды порядка 86,7 м3/ч, объем межтрубного пространства по воде составляет 131 л, а общий объем по хладагенту — 57 л; паспортное падение давления по работе теплообменника составляет 39 кПа и учитывается при подборе циркуляционного насоса и магистральных трубопроводов. Патрубки хладагента обозначены диаметрами вход/выход 35/54 мм и служат для подключения к холодильной магистрали.

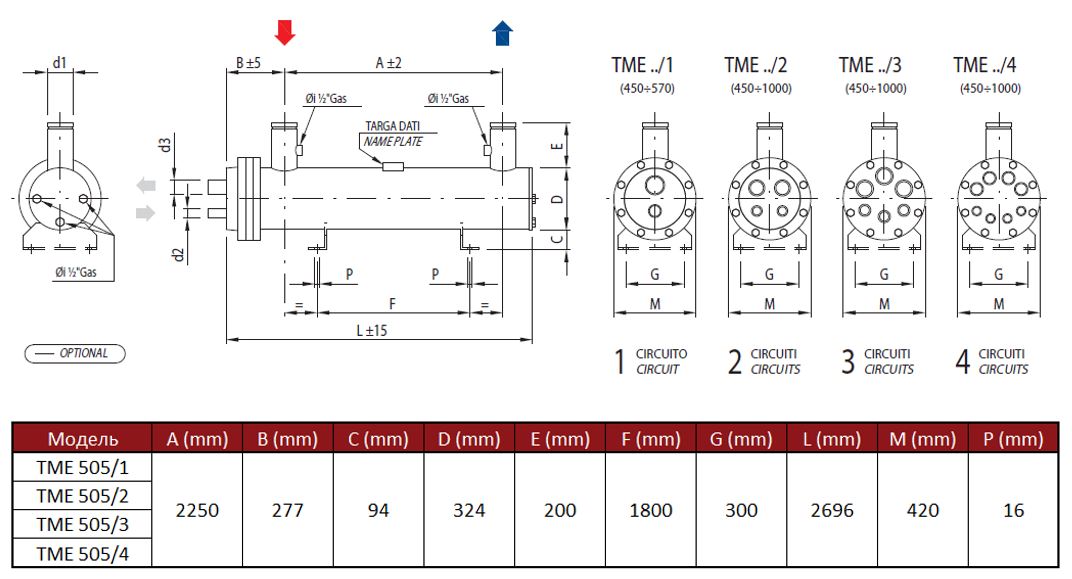

Конструктивно устройство выполнено по схеме кожухотрубного теплообменника: хладагент циркулирует по пучкам труб и при испарении отводит теплоту от теплоносителя, проходящего в межтрубном пространстве. Теплообменные пучки разделены на четыре независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких компрессорных агрегатов и поэтапного регулирования производительности системы за счет включения/отключения контуров.

Испаритель предназначен для интеграции в промышленные холодильные системы и установки среднего температурного уровня, типичных для пищевой промышленности, складов и логистики, а также технологического охлаждения. При проектировании контура следует учитывать заявленные параметры расхода и падения давления, а также размеров патрубков хладагента и объема хладагента для корректного подбора насосного оборудования, запорной и запорно-регулирующей арматуры и средств мониторинга работы каждого контура.
