Испаритель кожухотрубный Thermokey серии «TME» 505 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 505/3
- Артикул: ТМE 505/3
- Бренд: Thermokey
- Вес кг: 335
- Вместимость по воде дм3: 131
- Вместимость по хладагенту дм3: 57
- Исполнение: три холодильных контура
- Потери давления кПа: 39
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 505
- Патрубки хладагента Вход / Выход: 35 / 64
- Расход воды м3/час: 86,7
Описание
Кожухотрубный испаритель Thermokey серии TME (модель 505/3) рассчитан на холодопроизводительность 505 кВт при применении хладагента R407C; указанная производительность соответствует режиму с температурой испарения около +2 °C и рабочим температурным параметрам теплоносителя с подачей +12 °C и возвратом +7 °C. При этих условиях расход воды через межтрубное пространство составляет примерно 86,7 м3/ч, внутренний объём межтрубного пространства — 131 дм3, объём заправки хладагентом — 57 дм3, гидравлическое сопротивление на стороне хладагента составляет 39 кПа.

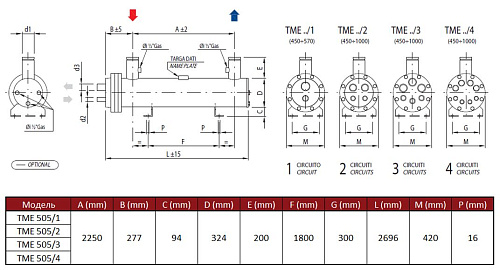

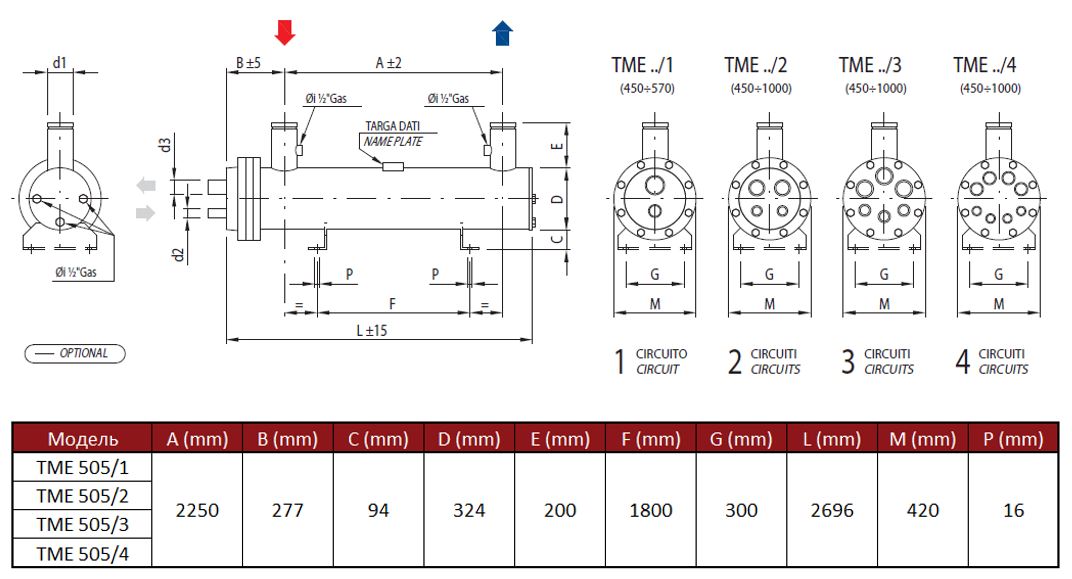

Аппарат выполнен по классической кожухотрубной схеме с пучком теплообменных труб, разделённым на три независимых холодильных контура, что позволяет подключать несколько холодильных агрегатов для поэтапного регулирования нагрузки. Хладопроводные патрубки имеют размеры входа/выхода 35 и 64 мм, теплоноситель циркулирует в межтрубном пространстве, а хладагент кипит внутри трубного пучка; конструктивные решения требуют учёта размеров присоединений и перепада давления при проектировании магистралей и подборе арматуры.
Испаритель предназначен для включения в промышленные холодильные схемы и технологические контуры предприятий торговли, складской логистики и пищевой промышленности, где требуется холодопроизводительность около 0,5 МВт. Устройство совместимо с системами на R407C и допускает работу в конфигурациях с несколькими компрессорными агрегатами и соответствующей гидравлической схемой водяного контура, обеспечивающей указанный расход и давление.
