Испаритель кожухотрубный Thermokey серии «TME» 505 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 505/2

Описание

Испаритель кожухотрубный Thermokey серии TME, модель TME 505/2, рассчитан на холодопроизводительность 505 кВт в расчётных условиях с хладагентом R407C; номинальные рабочие параметры включают испарительную температуру около +2 °C и температурный перепад теплоносителя 5 K при оборотах воды с температурой вход/выход порядка +12/+7 °C. Для обеспечения заявленной мощности требуется расход воды примерно 86,7 м3/ч; объём межтрубного пространства под воду составляет 131 дм3, объём заправки хладагентом — 57 дм3. Потери давления на стороне хладагента в расчётном режиме составляют порядка 39 кПа, присоединительные патрубки хладагента выполнены диаметрами 42 мм (вход) и 89 мм (выход).

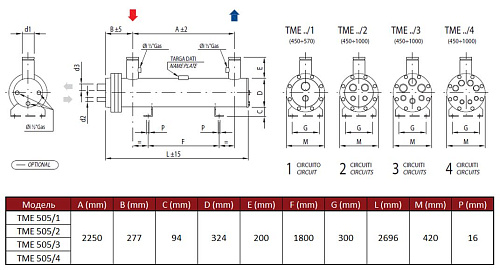

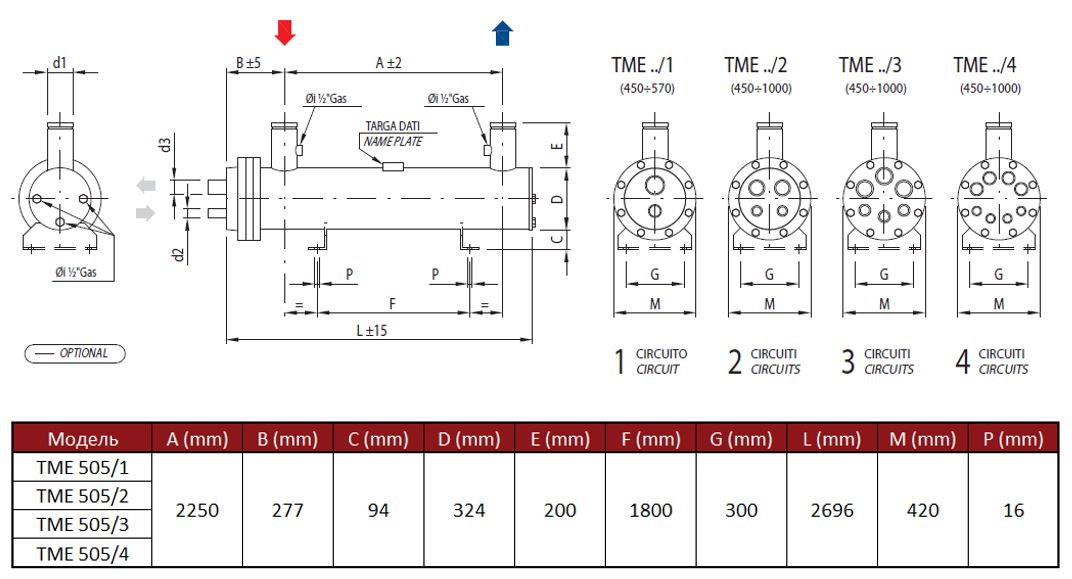

Конструктивно устройство представляет собой классический кожухотрубный теплообменник: хладагент протекает внутри пакета теплообменных труб и испаряется, вода циркулирует в межтрубном пространстве. Трубный пучок разделён на два независимых холодильных контура, что обеспечивает возможность поочередного или поэлементного подключения к нескольким компрессорным агрегатам, реализации резервирования и гибкого регулирования производительности. При проектировании предусмотрено гидравлическое сопряжение с внешними магистралями с учётом указанных потерь давления на стороне хладагента.

Устройство предназначено для интеграции в централизованные системы водоохлаждения торговых и логистических объектов, холодильных камер и технологических циклов пищевой промышленности, где требуются режимы охлаждения с температурой воды около +12/+7 °C и применение хладагента R407C. Двухконтурная схема и указанные присоединительные размеры обеспечивают совместимость с типовыми холодильными агрегатами и гидравлическими схемами объектов, при условии подбора насосного и компрессорного оборудования с учётом расхода 86,7 м3/ч и потерь давления.
