Испаритель кожухотрубный Thermokey серии «TME» 450 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 450/4

Описание

Испаритель кожухотрубный Thermokey серии «TME» (модель TME 450/4) предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность на уровне 450 кВт при расчетных условиях: температура кипения хладагента около +2 °C и водяной теплообмен с температурным уровнем +12 °C на входе и +7 °C на выходе (разница температур 5 K). Для достижения указанной мощности требуется циркуляция воды порядка 77,2 м3/ч; объем межтрубного пространства составляет 136 дм3, объем хладагента в теплообменнике — 53 дм3. Гидравлические потери через испаритель оцениваются примерно в 34,4 кПа, присоединительные патрубки хладагента имеют условные размеры входа/выхода 35/54 мм.

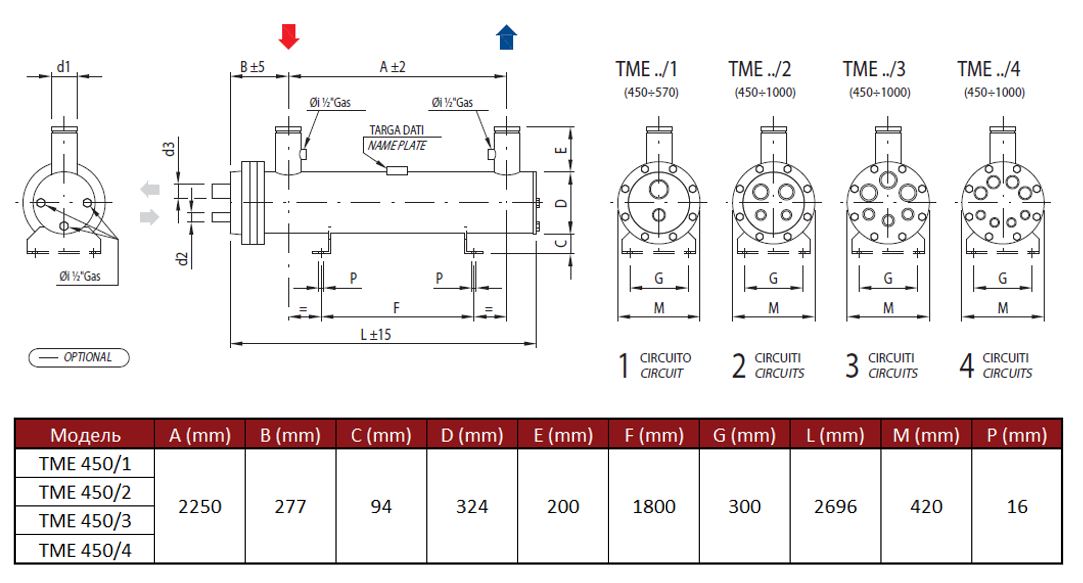

Конструктивно устройство выполнено по схеме кожухотрубного теплообменника: хладагент кипит внутри пучка теплообменных труб, а охлаждаемая жидкость циркулирует по межтрубному пространству. Пучок теплообменных труб разделён на четыре независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и поэтапного регулирования холодопроизводительности, а также позволяет изолировать отдельные секции при выполнении сервисных работ.

Испаритель рассчитан на применение в системах промышленного охлаждения и кондиционирования с высокой тепловой нагрузкой, в том числе в центральных холодоснабжающих установках для складов, логистических комплексов и предприятий пищевой промышленности; конструкция и наличие четырёх контуров делают его совместимым с конфигурациями, предполагающими использование нескольких компрессорных агрегатов и поэтапное управление производительностью при эксплуатации с хладагентом R407C.
