Испаритель кожухотрубный Thermokey серии «TME» 450 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 450/3

Описание

Испаритель кожухотрубный Thermokey TME 450/3 рассчитан на холодопроизводительность 450 кВт при использовании хладагента R407C и рабочих условиях: температура испарения T0 = +2 °C и температура воды на входе/выходе Tw = +12 / +7 °C (дельта T = 5 K). Гидравлические параметры устройства включают расчетный расход воды 77,2 м3/ч, объем межтрубного пространства примерно 136 дм3 и заправочный объем хладагента около 53 дм3; суммарные потери давления в аппарате при указанном режиме составляют 34,4 кПа. Для подключения хладагента предусмотрены патрубки вход/выход диаметром 35 и 64 мм.

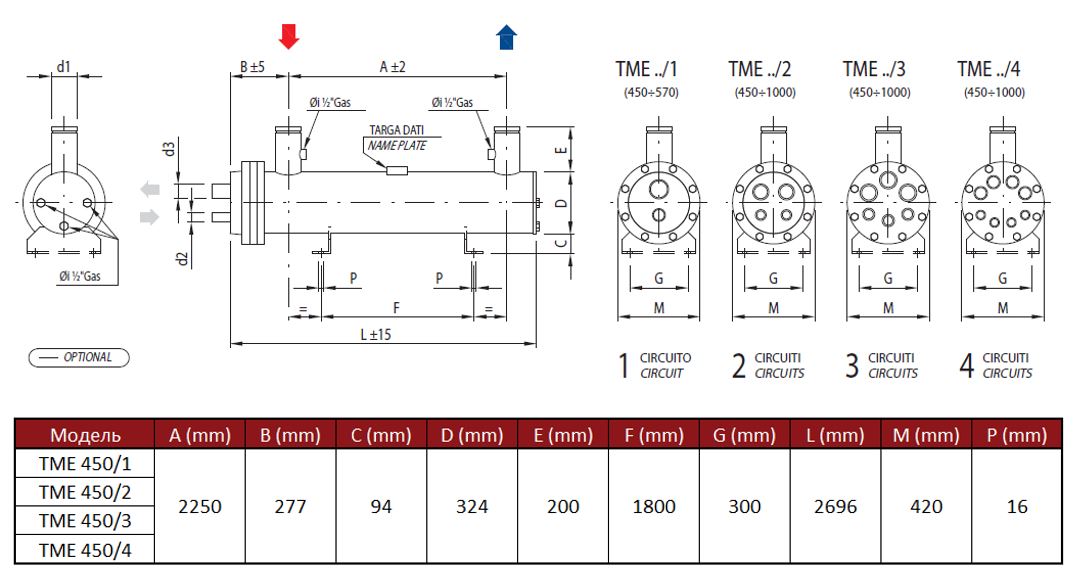

Конструктивно испаритель выполнен по схеме кожух‑трубы с пучком теплообменных труб, в которых происходит кипение хладагента, тогда как охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок теплообменных труб в данной модели разделен на три независимых холодильных контура, что обеспечивает возможность поэтапного подключения нескольких хладокомпрессорных агрегатов и регулирования производительности в пределах конструкции. Указанные конструктивные решения определяют распределение тепловых и гидравлических нагрузок и соответствующие требования к проектированию трубопроводов и управляющих схем.

Аппарат предназначен для интеграции в промышленные холодильные и технологические контуры, где требуются параметры по производительности и температурному режиму, совместим с системами централизованного охлаждения пищевого производства, складских и логистических объектов, а также крупных коммерческих холодильных установок, использующих R407C и схему ступенчатого или параллельного подключения холодильных агрегатов.
