Испаритель кожухотрубный Thermokey серии «TME» 450 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 450/1

Описание

Испаритель кожухотрубный Thermokey серии TME рассчитан на холодопроизводительность 450 кВт при применении хладагента R407C и расчетных режимах: испаряющая температура хладагента около +2 °C и температурной разнице теплоносителя по воде с входом/выходом примерно +12/+7 °C. Для обеспечения процесса теплообмена требуется циркуляция воды порядка 77,2 м3/час; внутренние объёмы аппарата составляют 136 дм3 по воде и 53 дм3 по хладагенту, суммарные гидравлические потери через теплообменный тракт оцениваются в 34,4 кПа.

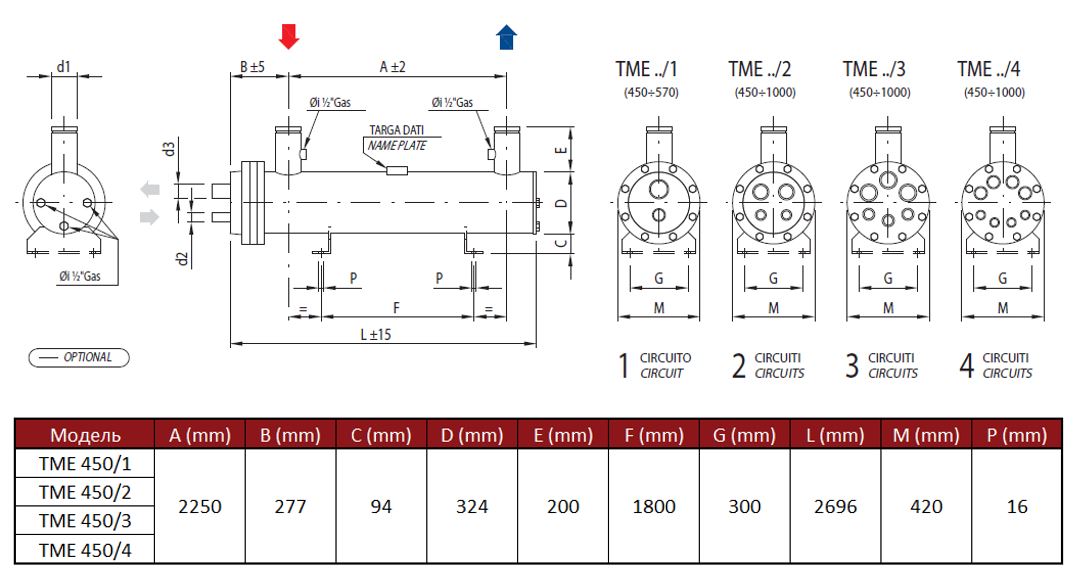

Конструктивно аппарат выполнен по схеме кожух–трубный теплообменник с трубным пучком, в котором хладагент кипит внутри труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Модель поставляется в исполнении с одним холодильным контуром, патрубки подводки/отвода хладагента расположены соответствующим образом для подключения линии всасывания и нагнетания (вход/выход 54/105 мм), что учитывается при проектировании трубопроводной обвязки и подборе запорно‑регулирующей арматуры.

Техническая схема предусматривает прямое кипение хладагента в трубном пучке и межтрубный теплообмен с принудительной циркуляцией воды, что определяет требования к материалам контактных поверхностей и технологиям изготовления теплообменных труб и приварных компонентов; объём хладагента и гидравлические характеристики аппарата учитываются при расчёте заправки и пусконаладочных работ системы.

Испаритель предназначен для интеграции в холодильные установки и технологические конденсированные схемы промышленных холодильных систем, использующих R407C; его параметры делают устройство совместимым с производственными и складскими системами охлаждения, где требуется порядка сотен киловатт холодопроизводительности и циркуляция теплоносителя по указанным расходным показателям.
