Испаритель кожухотрубный Thermokey серии «TME» 45 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 45/1

Описание

Кожухотрубный испаритель Thermokey TME 45/1 рассчитан на холодопроизводительность 45 кВт при работе на хладагенте R407C в режиме с температурой кипения хладагента около +2 °C и температурным перепадом теплоносителя Tw +12 / +7 °C. Расход воды через межтрубное пространство при номинальной нагрузке составляет 7,7 м³/ч, объём водяной части аппарата — 12 дм³, объём хладагента в аппарате — 6 дм³, а характерные потери давления по холодильному контуру — порядка 24 кПа. Патрубки хладагента выполнены диаметрами вход/выход 22/35 мм, что определяет требования к подключению трубопроводов и фитингов.

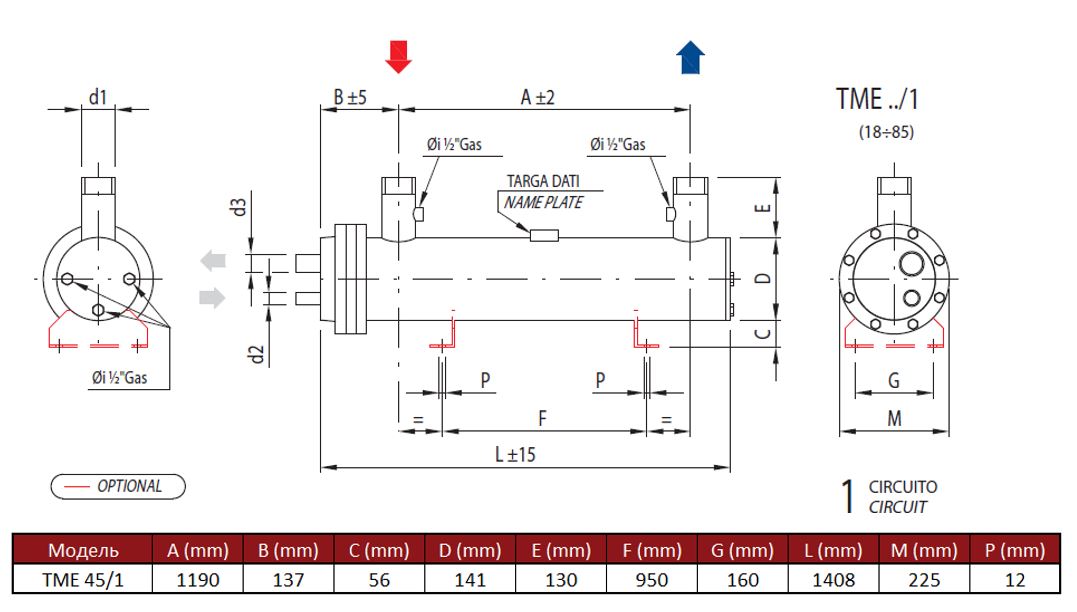

Конструктивно испаритель представляет собой кожухотрубный теплообменник с пучком труб, в котором хладагент испаряется внутри труб, а охлаждаемая жидкость перемещается в межтрубном пространстве; данная модель выполнена с одним холодильным контуром. Одноконтурная компоновка определяет последовательные требования к подключению холодильной машины и схемам регулирования производительности, а также накладывает ограничения на распределение потоков и возможные варианты поэтапного включения компрессоров.

Указанные гидравлические и термические параметры позволяют интегрировать испаритель в системы коммерческого и промышленного охлаждения: холодные и охладительные камеры, технологическое охлаждение пищевого производства, а также в конфигурации чиллеров и агрегатов с использованием R407C при соблюдении заданных температурных и гидравлических режимов. При проектировании системы следует учитывать номинальный расход воды, объём теплоносителя и потери давления при подборе насосного и пуско-регулирующего оборудования.
