Испаритель кожухотрубный Thermokey серии «TME» 385 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 385/2
- Артикул: ТМE 385/2
- Бренд: Thermokey
- Вес кг: 215
- Вместимость по воде дм3: 89
- Вместимость по хладагенту дм3: 45
- Исполнение: два холодильных контура
- Потери давления кПа: 30
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 385
- Патрубки хладагента Вход / Выход: 42 / 64
- Расход воды м3/час: 66,1
Описание
Испаритель кожухотрубный Thermokey серии TME, модификация 385/2, обеспечивает холодопроизводительность около 385 кВт при использовании хладагента R407C и заданных рабочих условиях (испарительная температура T0 ≈ +2 °C, температурный режим теплоносителя примерно +12/+7 °C). При указанных параметрах теплового потока рассчитанный расход теплоносителя составляет 66,1 м³/ч; внутренний объём теплоносителя в аппарате составляет 89 дм³, объём хладагента — 45 дм³. Потери давления по хладагенту при протоке через теплообменник находятся на уровне порядка 30 кПа; присоединительные патрубки хладагента имеют диаметры входа/выхода 42 и 64 мм.

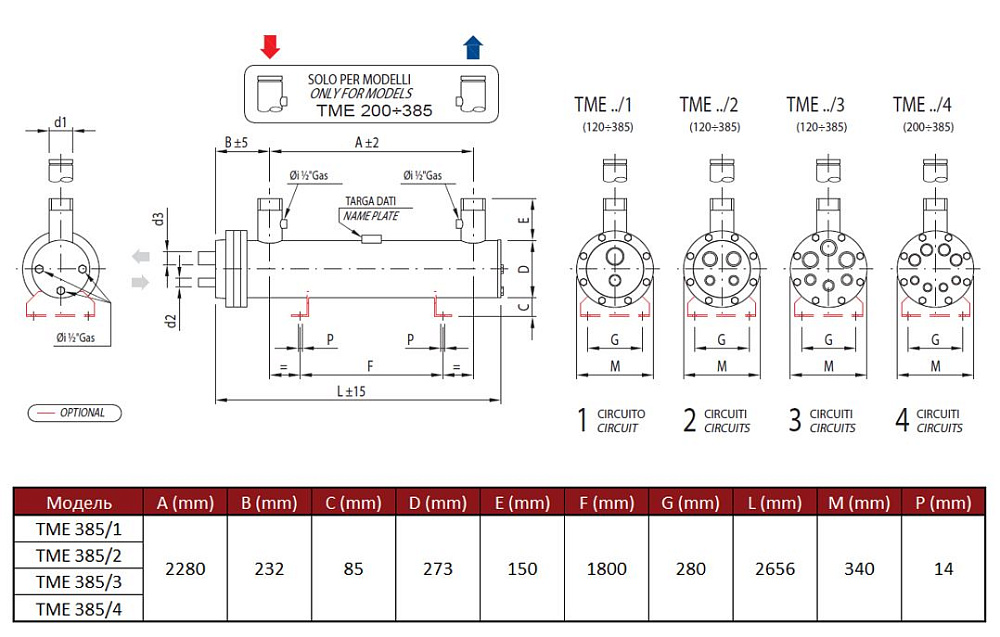

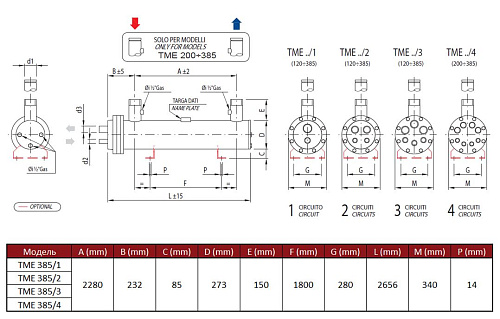

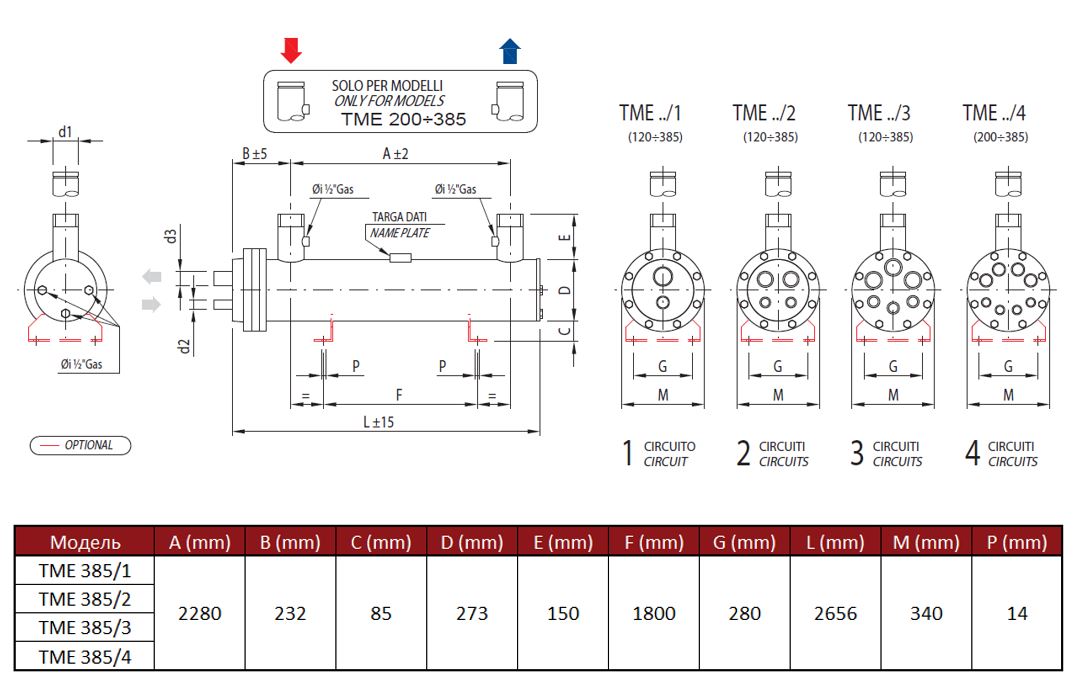

Конструктивно аппарат выполнен по кожухотрубной схеме: теплообменный пучок труб служит каналом для хладагента, который при кипении отводит тепло от жидкости, циркулирующей в межтрубном пространстве. Пучок разделён на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких компрессорных блоков для регулирования и резервирования мощности. Наличие двух контуров и заданные размеры патрубков определяют требования к схеме гидравлического и холодильного подключения при монтаже и наладке.
Указанные гидравлические и хладотехнические параметры (расход воды, внутренние объёмы, объём заправки хладагентом и потери давления) используются при расчёте насосного оборудования, подборе арматуры, определении объёма заправки хладагентом и выборе компрессорного состава системы. Аппарат предназначен для интеграции в промышленные и коммерческие установки холодоснабжения и кондиционирования, где применяют хладагент R407C и требуются рабочие режимы, близкие к указанным температурным параметрам.
