Испаритель кожухотрубный Thermokey серии «TME» 385 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 385/1

Описание

Испаритель Thermokey серии TME (модель 385/1) выполнен в кожухотрубном исполнении и рассчитан на холодопроизводительность порядка 385 кВт при применении хладагента R407C; номинальный режим работы соответствует температуре кипения хладагента около +2 °C и теплообмену с проточной водой при температурной паре примерно +12/+7 °C. При указанных режимах расчётный расход воды составляет 66,1 м³/ч, внутренний объём гидравлической части — 89 дм³, объём хладагента в аппарате — 45 дм³, а перепад давления по хладагенту в контуре — порядка 30 кПа.

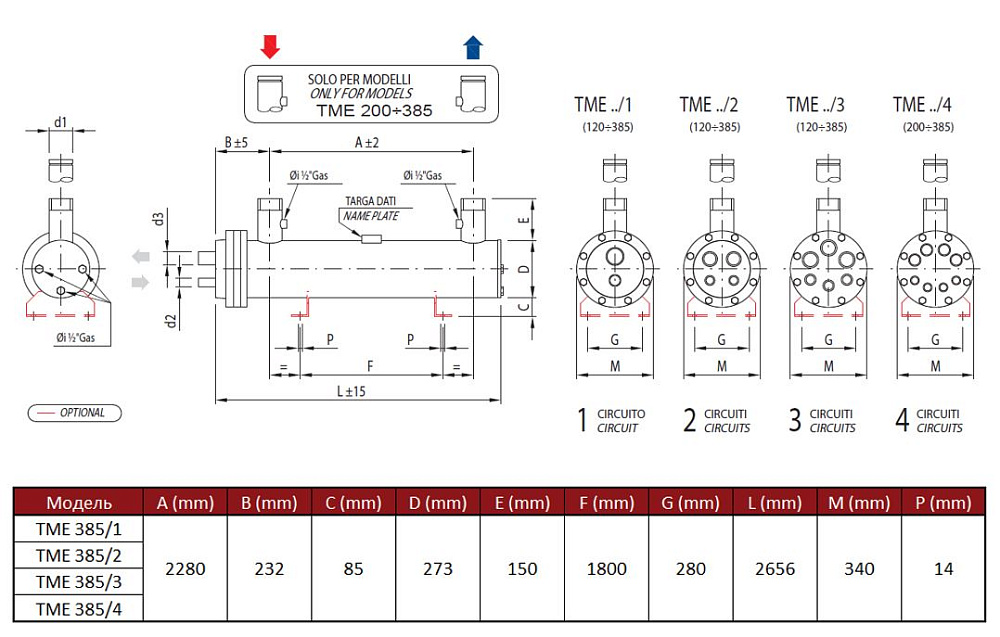

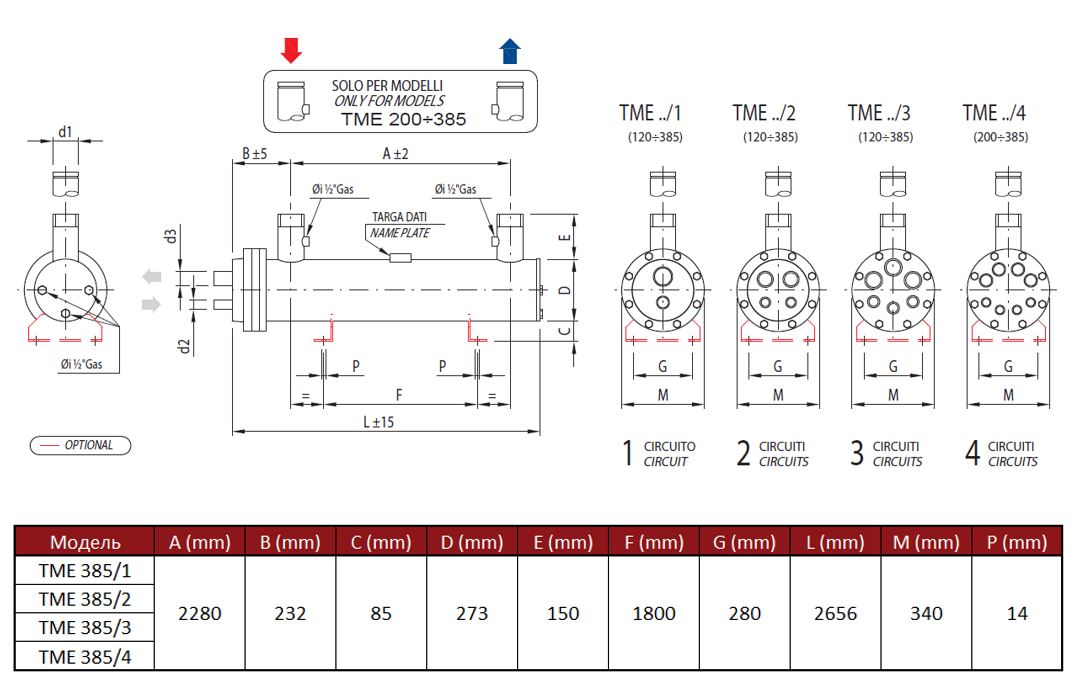

Конструктивно устройство представляет собой кожух с размещённым в нём пучком теплообменных труб, в котором хладагент кипит внутри труб, а охлаждаемая жидкость циркулирует во внешней, межтрубной зоне. Аппарат имеет однохолодильный контур, что предполагает подключение к одному холодильному агрегату; присоединительные патрубки для хладагента выполнены с диаметрами 42 и 89 (единицы измерения патрубков заданы в технических данных) для входа и выхода, что влияет на выбор магистралей и фитингов при монтаже. Уровень гидравлических потерь по хладагенту и заявленный расход воды служат исходными данными для подбора циркуляционного насоса и расчёта гидравлической системы.

Применение испарителя целесообразно в крупных промышленных системах охлаждения и кондиционирования, включая склады и холодильные камеры, объекты пищевой переработки и торговой логистики; аппарат спроектирован для работы в системах с хладагентом R407C и интеграции в централизованные холодильные узлы с одним компрессорно-конденсаторным контуром.
