Испаритель кожухотрубный Thermokey серии «TME» 35 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 35/2

Описание

Испаритель кожухотрубный Thermokey TME 35/2 рассчитан на холодопроизводительность 35 кВт при использовании хладагента R407C и опорных температурных режимах: температура испарения +2 °C и температурный перепад воды с +12 °C на входе до +7 °C на выходе. Номинальный расход воды через межтрубное пространство составляет 6,0 м3/ч, внутренний объём воды в аппарате — 11 дм3, объём хладагента в теплообменнике — 5 дм3; гидравлические потери (сопротивление) при расчётном режиме — около 30 кПа. Для подключения хладотрассы предусмотрены патрубки диаметром 22 мм (вход) и 35 мм (выход), что определяет требования к фитингам и трубопроводам внешней холодильной установки.

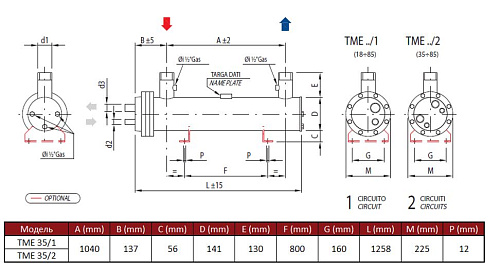

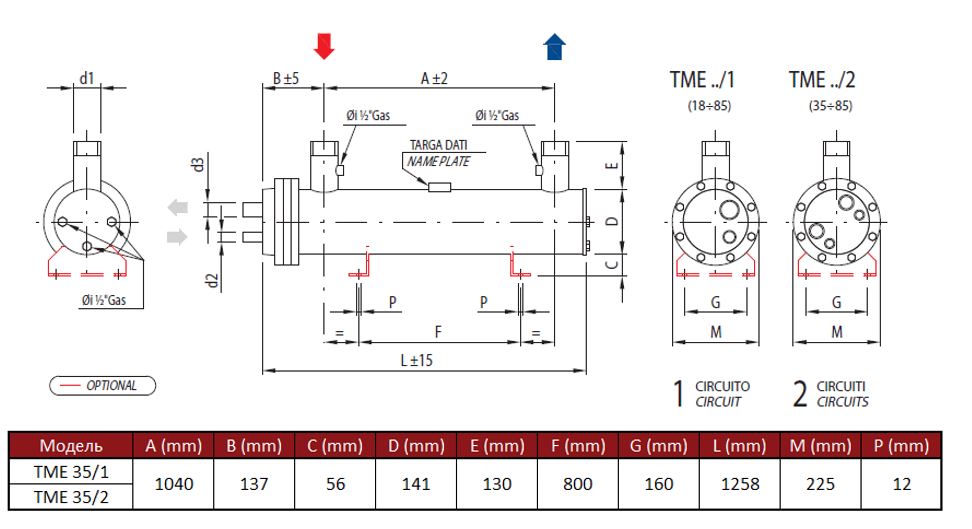

Конструктивно исполнение представляет собой кожухотрубный теплообменник с пучком труб, по которым циркулирует хладагент и осуществляет фазовый переход; охлаждаемая жидкость проходит в межтрубном пространстве. Пучок труб разделён на два независимых холодильных контура, что допускает подключение нескольких холодильных агрегатов или их секционирование для ступенчатой регулировки производительности. Конфигурация патрубков и внутренние объёмы теплообменника влияют на схемы монтажа, баланс давления и требования к запорно-регулирующей арматуре.

Применение целесообразно в системах холодоснабжения коммерческих и промышленных объектов, где требуется обеспечение 35 кВт мощности при указанных температурных режимах и совместимость с R407C; конструкция с двумя контурами подходит для модульных холодильных машин и установки с частичной нагрузкой. При проектировании системы под данный испаритель следует учитывать заявленный расход воды и падение давления для подбора циркуляционного насоса и гидравлических соединений.
