Испаритель кожухотрубный Thermokey серии «TME» 35 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 35/1
- Артикул: ТМE 35/1
- Бренд: Thermokey
- Вес кг: 42
- Вместимость по воде дм3: 11
- Вместимость по хладагенту дм3: 5
- Исполнение: один холодильный контур
- Потери давления кПа: 30
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 35
- Патрубки хладагента Вход / Выход: 22 / 35
- Расход воды м3/час: 6,0
Описание
Испаритель кожухотрубный Thermokey серии TME (модель TME 35/1) предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность порядка 35 кВт при испарительной температуре около +2 °C и температурной разности теплоносителя 5 K при теплоносителе с подающей/обратной температурой порядка +12/+7 °C. Для обеспечения проектной теплопередачи требуется расход воды примерно 6,0 м3/ч; внутренний объём межтрубного пространства для жидкости составляет около 11 литров, объём хладагента в трубной системе — порядка 5 литров. Гидравлические потери на стороне хладагента заданы примерно в 30 кПа, что учитывается при подборе холодильной машины и трубопроводной арматуры.

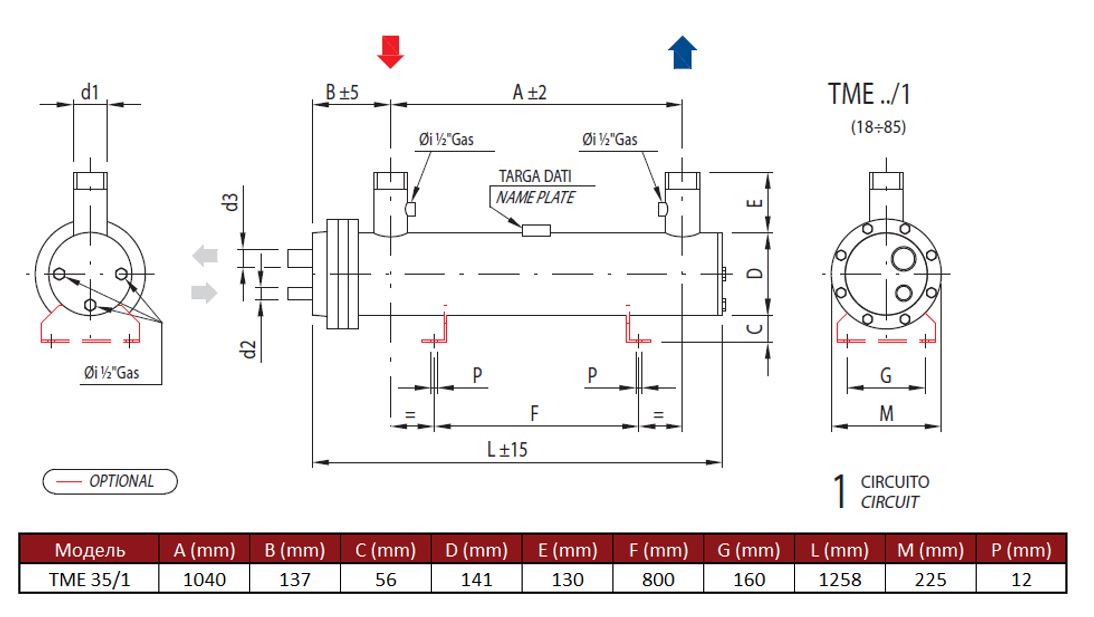

Конструктивно устройство выполнено по схеме кожухотрубного теплообменника: хладагент кипит внутри пучка теплообменных труб, размещённых в корпусе-корабе, а охлаждаемая жидкость циркулирует в межтрубном пространстве. В рассматриваемой модификации реализован один независимый холодильный контур, что определяет последовательное подключение испарителя к одному холодильному агрегату и отсутствует разделение пучка на несколько контуров.
Теплообмен основан на фазовом переходе хладагента внутри труб, обеспечивающем высокую плотность теплового потока при заданных температурных режимах; малый объём хладагента в трубах снижает требуемую заправку системы и упрощает расчёт холодильно-трубопроводной схемы. Диаметры патрубков для подвода и отвода хладагента приняты 22 мм и 35 мм соответственно, что учитывается при выборе фитингов и монтажных соединений.
Устройство целесообразно применять в системах охлаждения и кондиционирования промышленных и коммерческих объектов, где требуется стационарное удаление тепла при водяном теплоносителе с указанными температурными характеристиками; совместимо с холодильными машинами, рассчитанными на эксплуатацию с R407C и подбором производительности в диапазоне около 35 кВт. При проектировании системы следует учитывать заданный расход воды и гидравлические потери на стороне хладагента для корректного подбора насосного и клапанного оборудования.
