Испаритель кожухотрубный Thermokey серии «TME» 345 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 345/3

Описание

Испаритель серии TME рассчитан на холодопроизводительность 345 кВт при применении хладагента R407C и работе с испарительной температурой около +2°С; расчетная теплопередача соответствует режиму теплообмена с температурой воды на входе/выходе +12/+7°С и перепадом температур 5 К, при этом пропускная способность теплоносителя составляет 59,2 м3/ч.

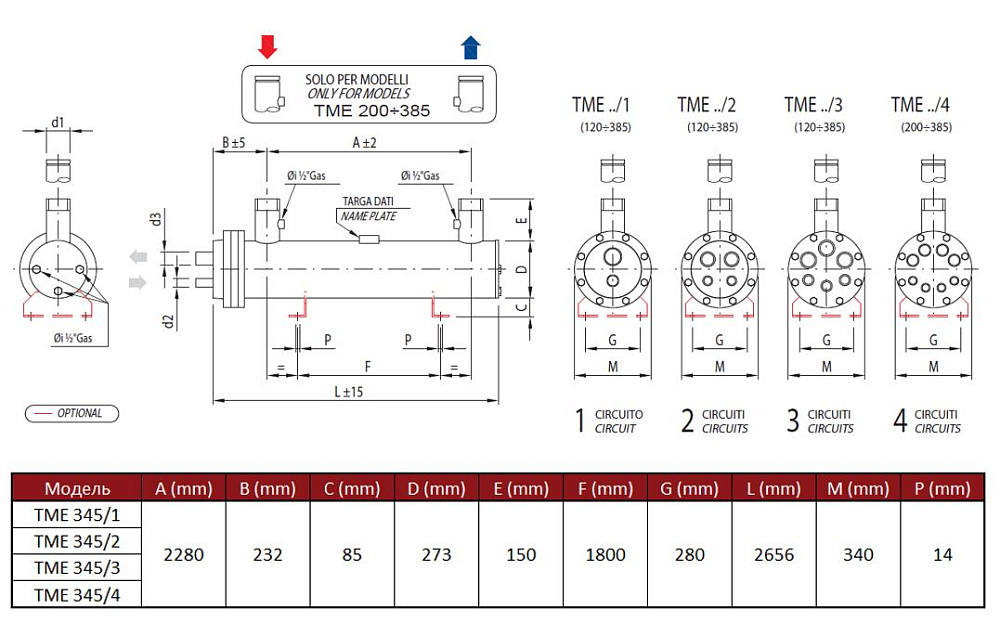

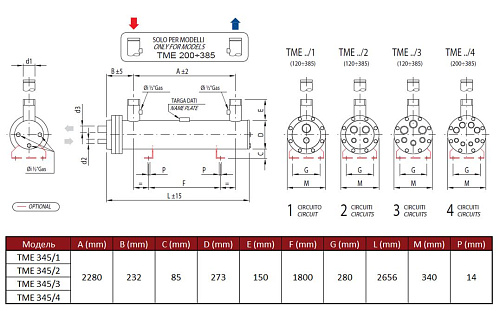

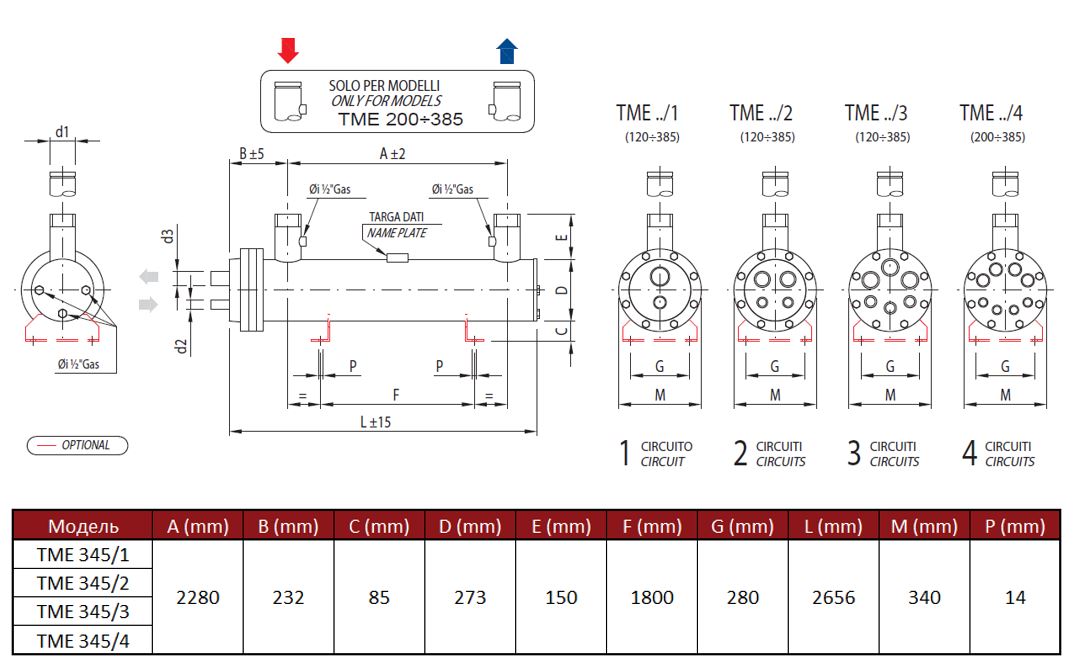

Конструктивно устройство выполнено по схеме кожухотрубного теплообменника с тремя независимыми холодильными контурами, разделёнными на отдельные трубные пучки, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и поэтапного распределения холодильной нагрузки; входной и выходной патрубки хладагента имеют условные диаметры 35 мм и 42 мм соответственно, что соответствует промышленным присоединительным схемам магистралей.

Рабочие ёмкости теплоносителей ориентированы на промышленную эксплуатацию: внутренний объём воды составляет 98 дм3, объём хладагента в теплообменнике — 37 дм3; гидравлические потери при номинальном расходе воды составляют порядка 51 кПа, что необходимо учитывать при подборе насосного оборудования и гидравлической схемы.

Применение устройства соответствует задачам охлаждения технологических и складских сред при средних температурных режимах (мясопереработка, пищевые производства, логистические холодильные склады и пр.), при этом совместимость с R407C и трёхконтурная компоновка обеспечивают интеграцию с многокомпрессорными установками и системами регулирования производительности.
