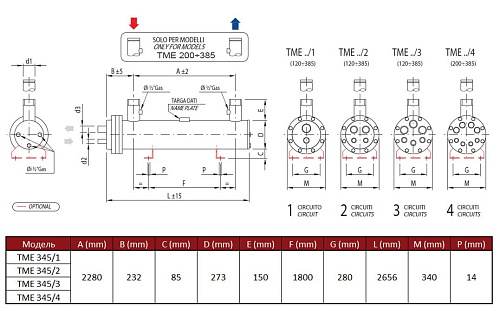

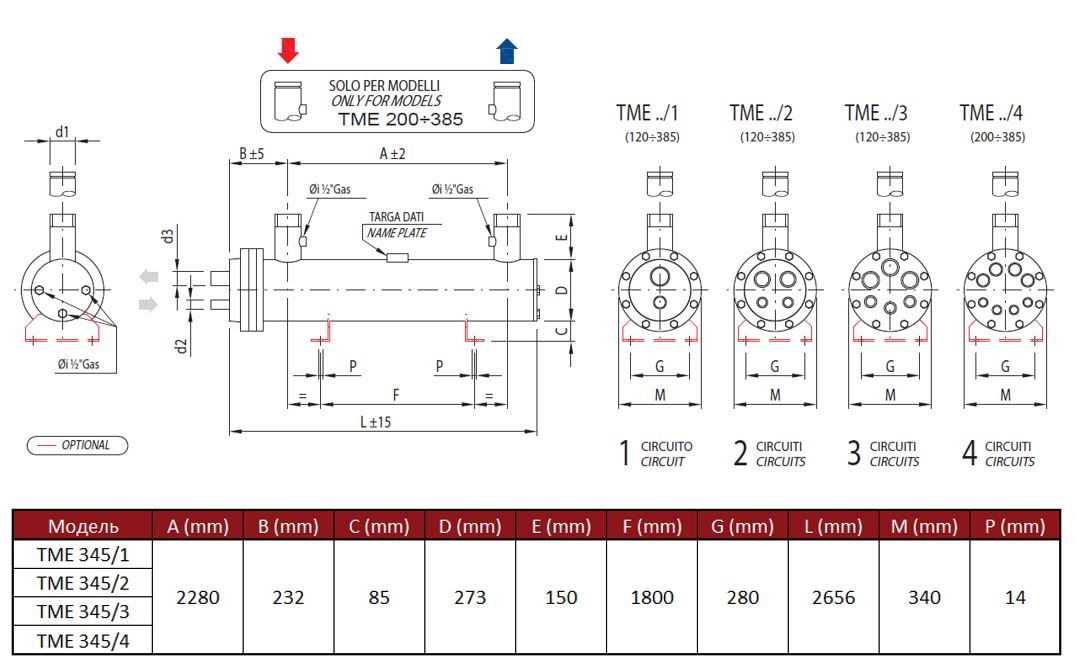

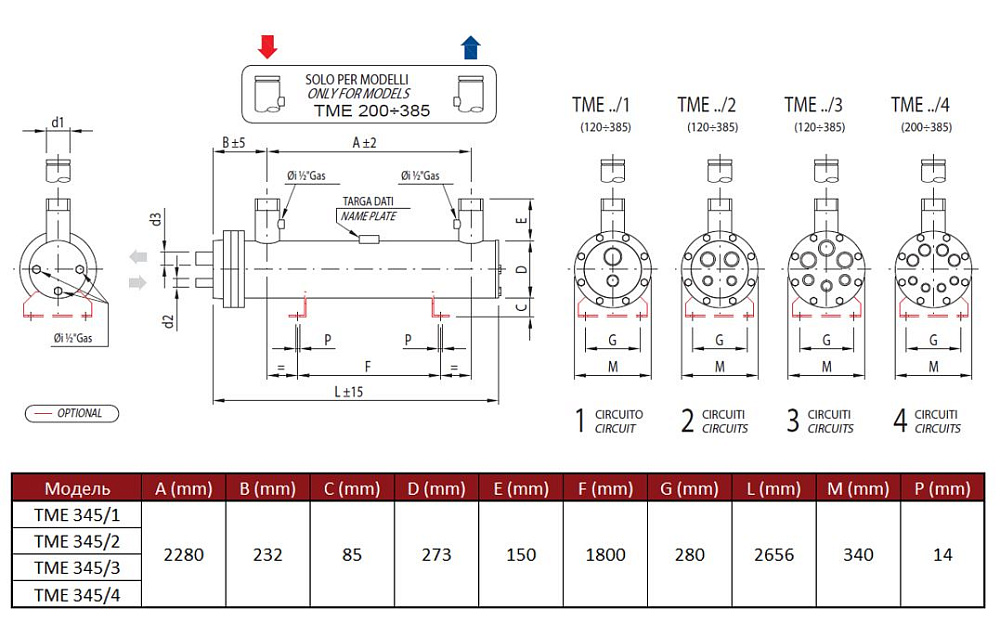

Испаритель кожухотрубный Thermokey серии «TME» 345 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 345/2
- Артикул: ТМE 345/2
- Бренд: Thermokey
- Вес кг: 200
- Вместимость по воде дм3: 98
- Вместимость по хладагенту дм3: 37
- Исполнение: два холодильных контура
- Потери давления кПа: 51
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 345
- Патрубки хладагента Вход / Выход: 42 / 64
- Расход воды м3/час: 59,2
Описание
Испаритель кожухотрубный Thermokey серии TME (модель TME 345/2) предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность порядка 345 кВт при заданных рабочих условиях (испаритель T0 ≈ +2 °C, температурный режим теплоносителя на входе/выходе примерно +12/+7 °C). Для обеспечения теплопередачи устройство рассчитано на пропускной расход воды около 59,2 м3/ч, при этом суммарный объём воды в межтрубном пространстве составляет 98 дм3; объём хладагента в теплообменных трубах — 37 дм3. Падение давления по гидравлике через теплообменник находится на уровне 51 кПа и должно учитываться при подборе циркуляционного насоса и сопутствующей арматуры; присоединительные патрубки хладагента выполнены с условными проходами 42 мм (вход) и 64 мм (выход).
Кожухотрубная конструкция предполагает кипение хладагента внутри пучков теплообменных труб при протоке охлаждаемой жидкости в межтрубном пространстве, что обеспечивает стандартную схему теплообмена «труба в кожухе». Пучки труб в данном исполнении разделены на два независимых холодильных контура, что позволяет подключать несколько компрессорно-конденсаторных агрегатов для ступенчатого регулирования производительности и выполнять обслуживание отдельных контуров без остановки всего аппарата. Уровень гидравлического сопротивления и размеры патрубков задают требования к разводке и месту установки, включая необходимость учета гидравлической развязки и контроля течей в зоне присоединения хладагента.
Испаритель рассчитан для интеграции в промышленные и коммерческие холодильные и кондиционирующие установки, где требуется номинальная мощность порядка 345 кВт при указанных температурных параметрах и совместимость с R407C. Характеристики проточной части и размеры присоединений делают устройство применимым в системах с высокими расходами теплоносителя, типичных для складов, пищевых производств, распределительных центров и крупных систем центрального охлаждения; при проектировании системы следует учитывать указанные гидравлические параметры и объёмы хладагента для обеспечения требуемой безопасности и обслуживания.
