Испаритель кожухотрубный Thermokey серии «TME» 345 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 345/1
- Артикул: ТМE 345/1
- Бренд: Thermokey
- Вес кг: 200
- Вместимость по воде дм3: 98
- Вместимость по хладагенту дм3: 37
- Исполнение: один холодильный контур
- Потери давления кПа: 51
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 345
- Патрубки хладагента Вход / Выход: 42 / 89
- Расход воды м3/час: 59,2
Описание
Испаритель кожухотрубный Thermokey серии TME рассчитан на холодопроизводительность 345 кВт при использовании хладагента R407C в рабочем режиме с температурами, соответствующими испарительной точке T0 = +2 °C и теплопередаче воды при входной/выходной температуре +12 °C / +7 °C; расчетный расход теплоносителя составляет 59,2 м3/ч при перепаде температуры воды 5 K.

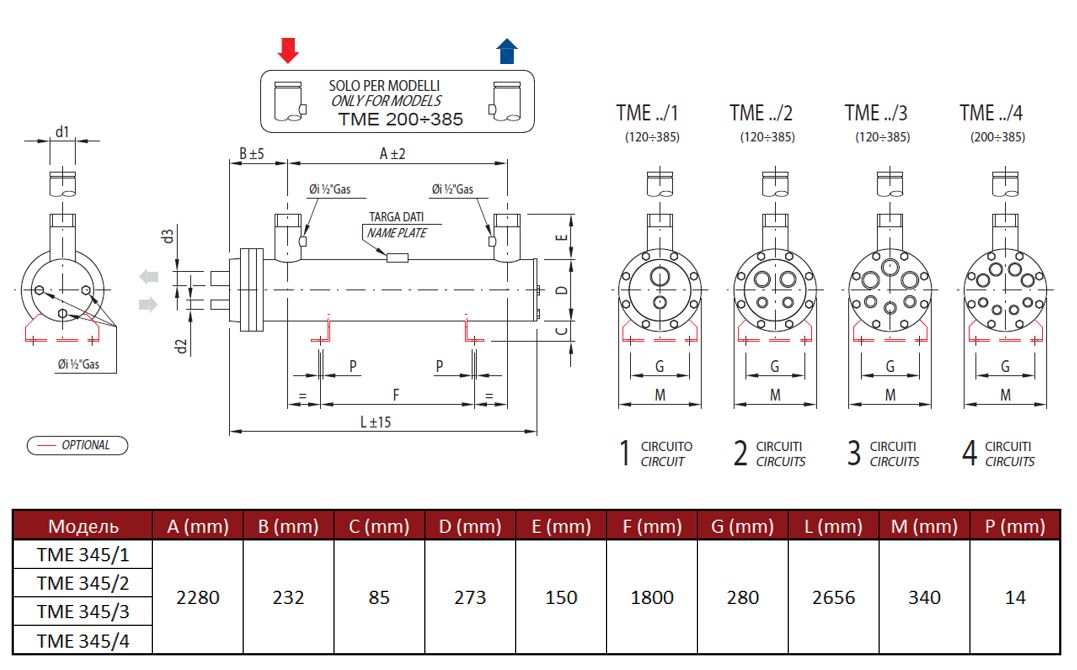

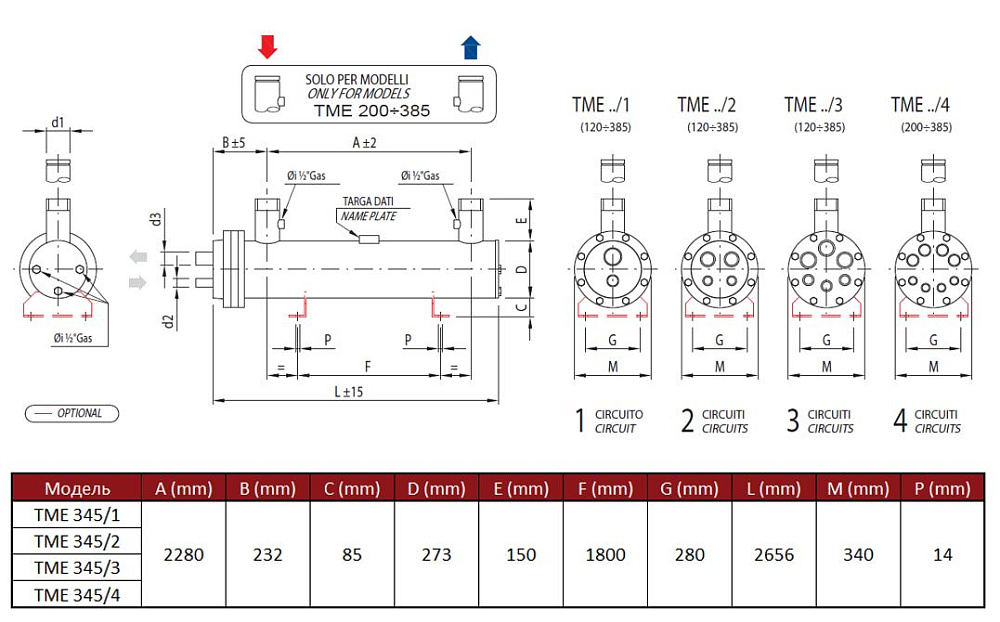

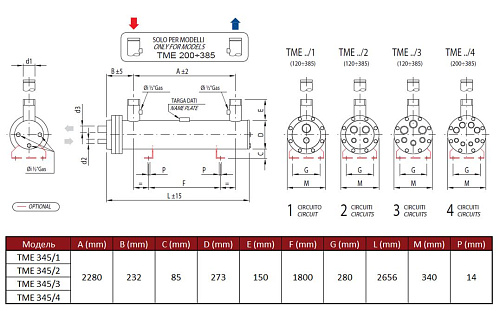

Конструкция представляет собой классическую кожухотрубную схему с кипящим хладагентом внутри пучка теплообменных труб и охлаждаемой жидкостью в межтрубном пространстве; данная модификация выполнена с одним холодильным контуром. Объем межтрубного пространства по воде составляет 98 дм3, запас хладагента внутри теплообменника — 37 дм3; потери давления на стороне хладагента равны 51 кПа, что необходимо учитывать при проектировании и подборе трубопроводов и компрессорно-конденсаторной установки. Патрубки подсоединения хладагента расположены для входа и выхода с размерами 42 мм и 89 мм соответственно.
Устройство предназначено для интеграции в холодильные системы на хладагенте R407C и применимо в системах холодоснабжения промышленного и коммерческого назначения, включая технологическое охлаждение и установленные контуры централизованных чиллеров и теплообменных станций, где требуются указанные тепловые характеристики и расчетный расход воды.
