Испаритель кожухотрубный Thermokey серии «TME» 300 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 300/4

Описание

Номинальная холодопроизводительность при работе с хладагентом R407C в заданном температурном режиме (испарительная температура +2 °C и перепад температуры теплоносителя 5 K при подаче/возврате +12/+7 °C) составляет 300 кВт. Расход теплоносителя по стороне воды — 51,5 м3/ч, гидравлические потери на теплообменнике порядка 36 кПа; межтрубное пространство вмещает 101 л воды, объём хладагента в трубных пучках — около 35 л. Подсоединение хладагента выполнено через патрубки диаметром входа/выхода 28 и 42 мм соответственно.

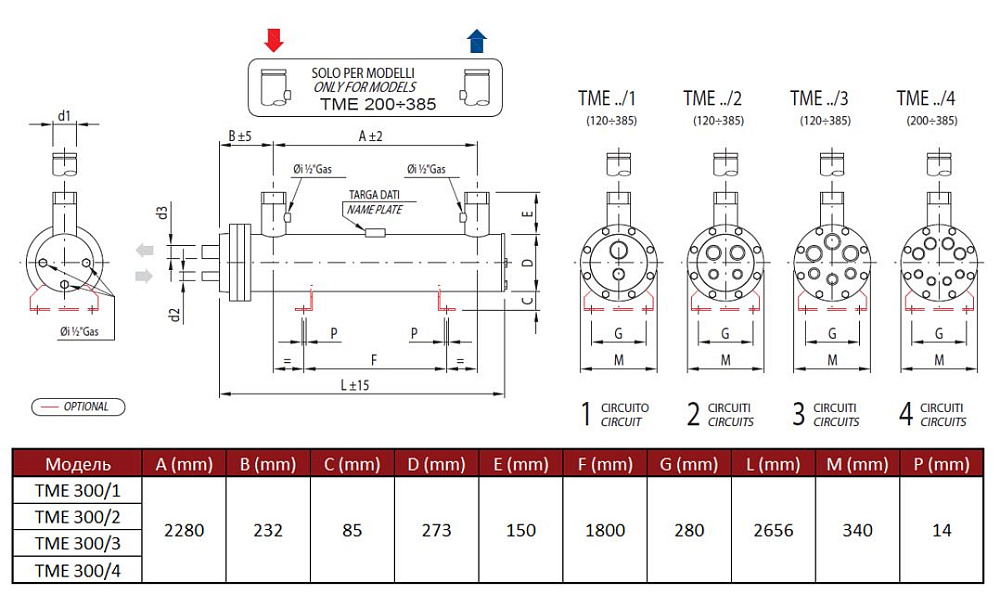

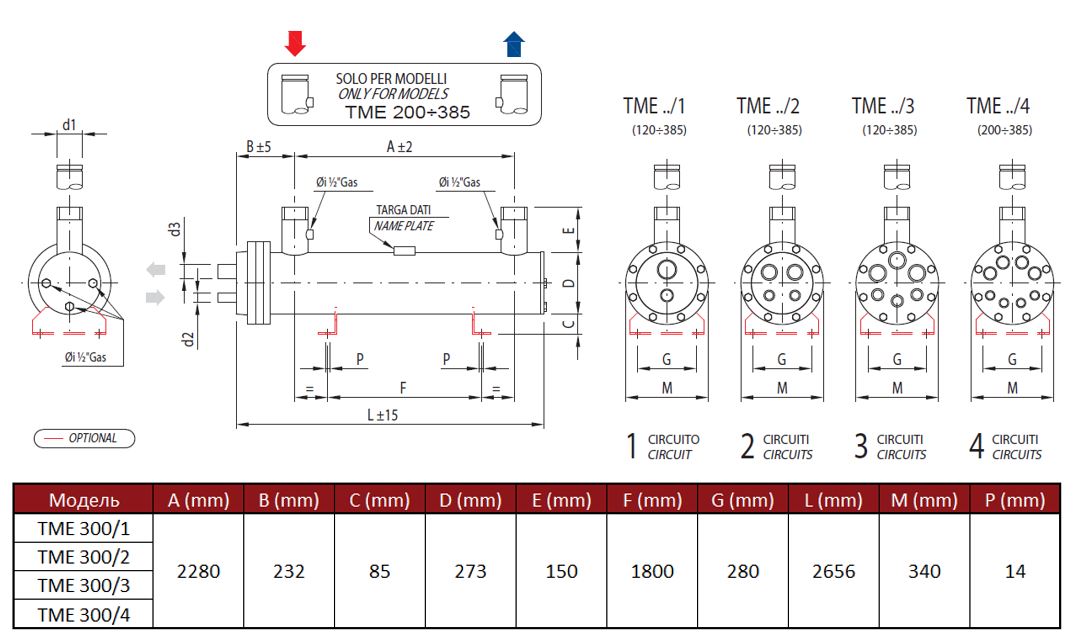

Испаритель выполнен в кожухотрубном исполнении с конструктивным разделением трубных пучков на четыре независимых холодильных контура, что обеспечивает поочерёдное или параллельное подключение нескольких компрессорных агрегатов и возможность ступенчатого изменения холодопроизводительности. Трубные пучки размещены в корпусе-корабе, холодоноситель циркулирует в межтрубном пространстве, а фреон проходит внутри труб.

Рабочий принцип основан на кипении хладагента внутри теплообменных труб и отводе тепла от циркулирующей воды посредством скрытой теплоты парообразования, что обеспечивает высокий теплоперенос при заданных параметрах теплоносителя и хладагента. Конфигурация с несколькими независимыми контурами облегчает поэтапную наладку и интеграцию с существующими холодильными схемами.

Применение типично для промышленных систем охлаждения и систем центрального водяного охлаждения (чиллеры), в том числе для технологических процессов пищевой промышленности, складских и торговых холодильных установок, где требуются агрегаты с производительностью порядка нескольких сотен киловатт и совместимость с хладагентом R407C и многокомпрессорными системами.
