Испаритель кожухотрубный Thermokey серии «TME» 300 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 300/3

Описание

Испаритель кожухотрубный Thermokey серии TME, модель TME 300/3, рассчитан на холодопроизводительность 300 кВт при использовании хладагента R407C при испарительной температуре +2 °C и температурном ходе теплоносителя с +12 °C до +7 °C; при этих параметрах аппарат обеспечивает расход теплоносителя порядка 51,5 м3/ч. Внутренний водяной объем межтрубного пространства составляет 101 дм3, объем хладагента в системе — 35 дм3, а гидравлические потери по воде на рабочем режиме оцениваются в 36 кПа. Патрубки хладагента выполнены с диаметрами входа/выхода 35/42 мм, что определяет требования к присоединительной арматуре и магистральным линиям.

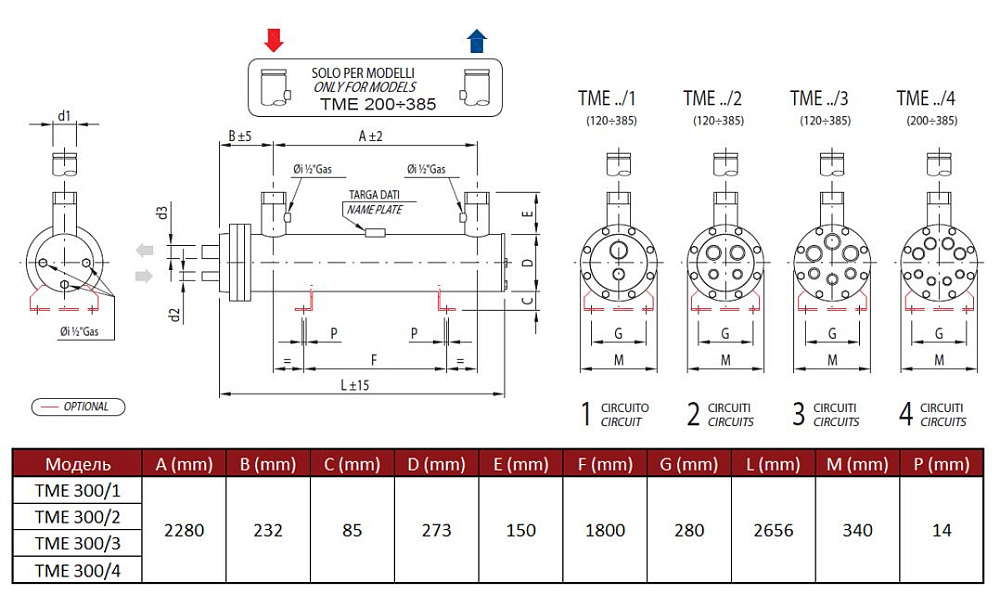

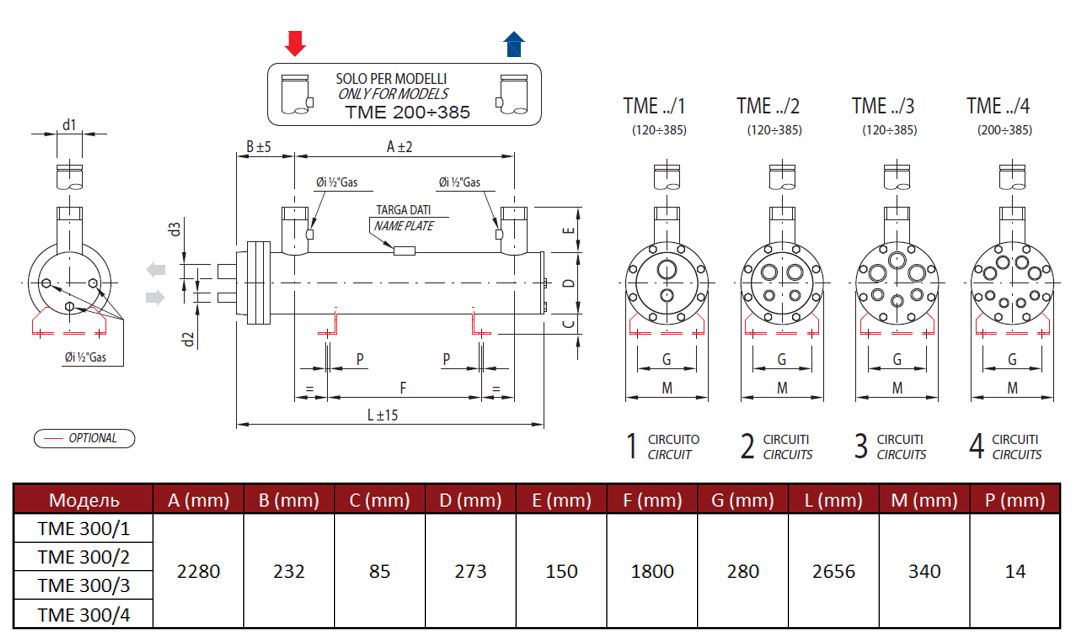

Конструктивно испаритель выполнен по схеме кожухотрубного теплообменника с пучком теплообменных труб, разделённым на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных агрегатов и поэтапного регулирования производительности за счёт поочерёдного включения контуров или их изоляции для технического обслуживания. Рабочий процесс подразумевает кипение хладагента внутри трубного пучка при движении теплоносителя в межтрубном пространстве, при этом гидравлическое сопротивление и присоединительные диаметры следует учитывать при расчёте насосной станции и схемы трубопроводов.

Применение устройства целесообразно в системах холодильной техники и кондиционирования для производства холодной воды и технологического охлаждения при положительных испарительных температурах, в том числе в пищевой промышленности, холодильных камерах и системах центрального холодоснабжения. Конструкция с тремя контурами и расчётные параметры гидравлики и теплообмена предполагают совместимость с системами, использующими R407C, а также требуют согласования с рабочими параметрами компрессорных агрегатов и подбором трубопроводов согласно присоединительным диаметрам и расходно-давленному режиму.
