Испаритель кожухотрубный Thermokey серии «TME» 300 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 300/2

Описание

Кожухотрубный испаритель Thermokey серии TME, модель TME 300/2, рассчитан на холодопроизводительность 300 кВт при использовании хладагента R407C. Номинальный температурный режим испарения указан как T0 = +2 °C при теплообмене с водным контуром с температурой входа/выхода +12/+7 °C; при этом проектный расход воды составляет 51,5 м³/ч и потери давления в теплообменнике находятся в районе 36 кПа. Внутренние ёмкости аппарата составляют порядка 101 л межтрубного объёма для теплоносителя и около 35 л для хладагента в трубных пучках, что учитывается при гидравлическом и хладагентном расчёте системы.

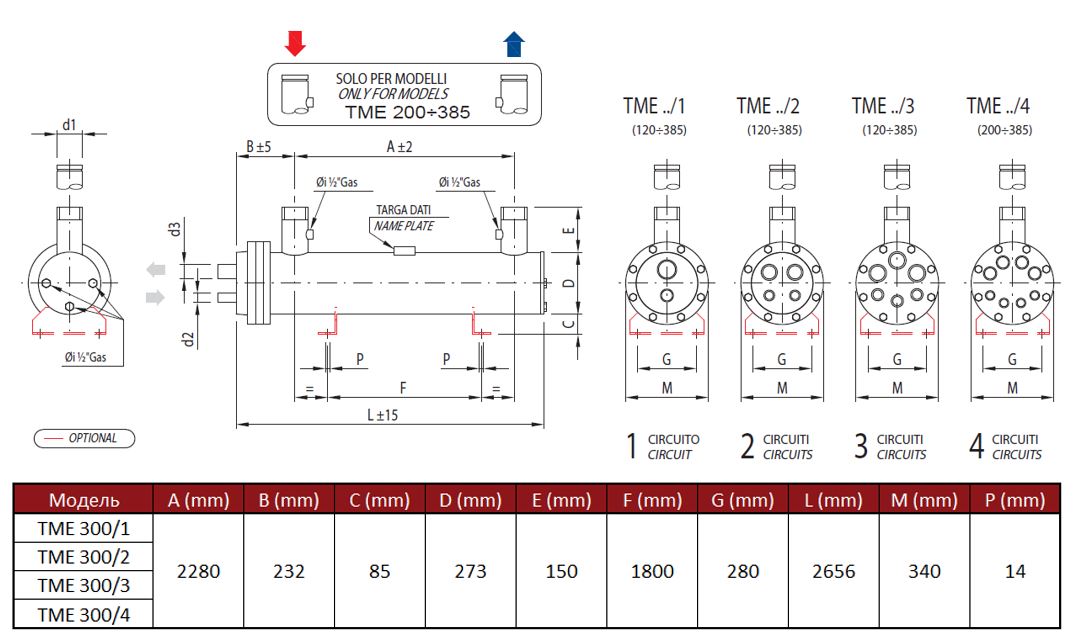

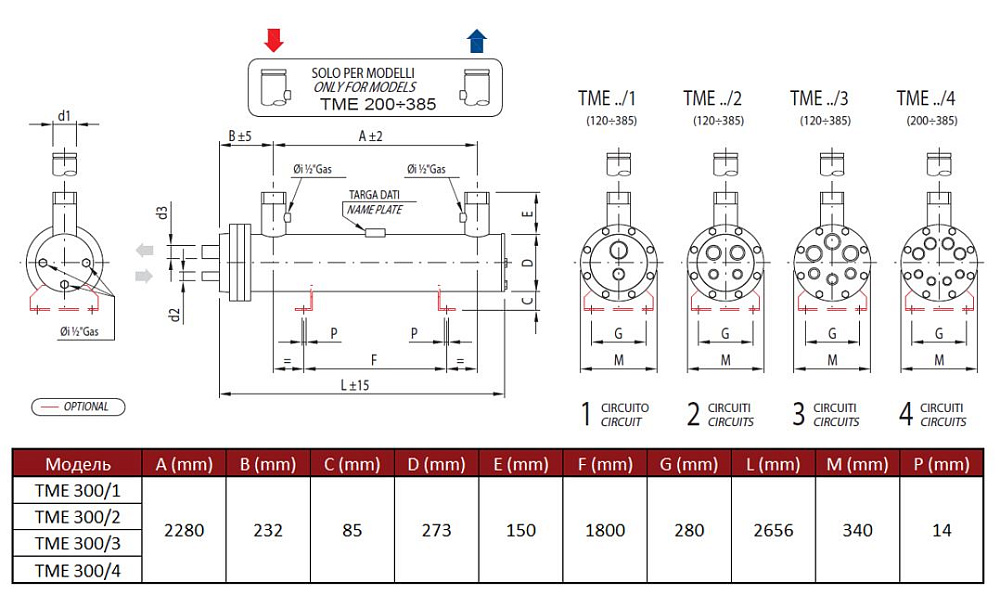

Конструктивно аппарат выполнен по схеме кожухотрубного теплообменника с трубными пучками, внутри которых происходит кипение хладагента, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Теплообменник имеет исполнение с двумя независимыми холодильными контурами, что допускает подключение нескольких холодильных машин и поэтапное регулирование холодопроизводительности. Наружные патрубки для подсоединения хладагента выполнены диаметрами 42 мм (вход) и 64 мм (выход), что определяет особенности соединений в холодильной магистрали.

Испаритель предназначен для применения в системах охлаждения и кондиционирования воздуха и может быть интегрирован в технологические холодильные схемы промышленных и коммерческих объектов, включая склады, распределительные центры и предприятия пищевой промышленности. Совместимость с хладагентом R407C, двухконтурная компоновка и заявленные гидравлические параметры требуют учёта при подборе компрессорной станции, насосного оборудования и арматуры для обеспечения требуемой производительности и перепадов давлений.
