Испаритель кожухотрубный Thermokey серии «TME» 300 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 300/1
- Артикул: ТМE 300/1
- Бренд: Thermokey
- Вес кг: 195
- Вместимость по воде дм3: 101
- Вместимость по хладагенту дм3: 35
- Исполнение: один холодильный контур
- Потери давления кПа: 36
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 300
- Патрубки хладагента Вход / Выход: 42 / 89
- Расход воды м3/час: 51,5
Описание
Испаритель кожухотрубный Thermokey серии TME предназначен для работы с хладагентом R407C и при расчётных условиях испарения около +2 °C и теплообмене с подающей/обратной водой +12/+7 °C обеспечивает холодопроизводительность 300 кВт. Для достижения указанной мощности необходим расход теплоносителя порядка 51,5 м3/ч; внутренний объём межтрубного пространства по воде составляет 101 дм3, объём хладагента в трубном пучке — 35 дм3, гидравлическое сопротивление холодильного контура на стороне хладагента оценивается в 36 кПа.

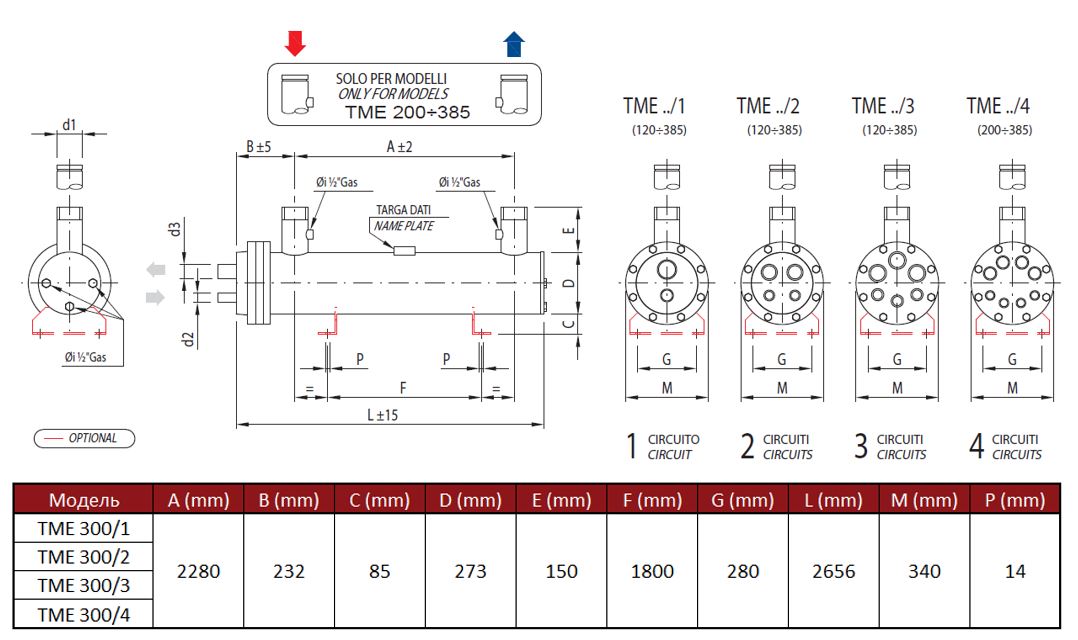

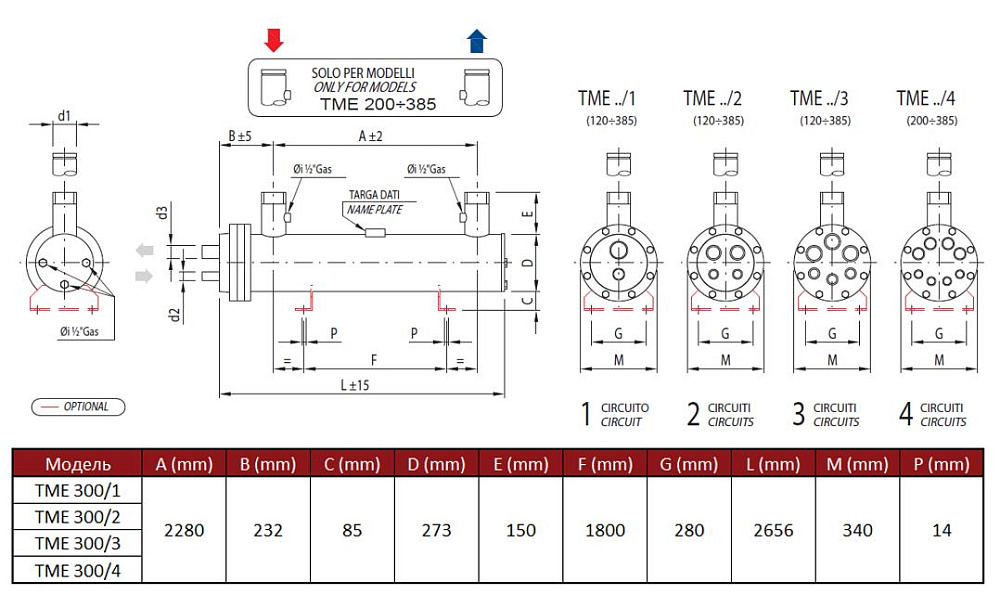

Конструкция выполнена по схеме кожухотрубного теплообменника: хладагент кипит внутри трубного пучка, отводя тепло от рабочей жидкости, которая циркулирует в межтрубном пространстве. Модель имеет один холодильный контур, что определяет последовательное подключение трубного пучка к одному подавляющему контуру компрессорной установки. Присоединительные патрубки хладагента на входе и выходе обозначены как 42/89, что следует учитывать при выборе магистральных соединений и арматуры для интеграции в существующую систему.
Испаритель ориентирован на применение в технологических и хозяйственных системах охлаждения: холодильных агрегатах для торговли, складской логистики и пищевой промышленности, где используются среднетемпературные режимы и хладагенты типа R407C. Указанные параметры расхода и перепада давления необходимо учитывать при выборе насосного оборудования, трубопроводов и расчёте производительности холодильной машины для обеспечения требуемого теплового баланса системы.
