Испаритель кожухотрубный Thermokey серии «TME» 240 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 240/4

Описание

Испаритель кожухотрубный Thermokey серии TME рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 240 кВт при условиях измерения T0 = +2 °C и температурном режиме теплоносителя Tw +12/+7 °C. Расчётный расход воды через межтрубное пространство составляет 41,2 м³/ч, гидравлическое сопротивление при рабочем режиме около 42 кПа; внутренние ёмкости аппарата составляют 57 дм³ для воды и 27 дм³ для хладагента, патрубки хладагента выполнены в исполнении вход/выход 22/35.

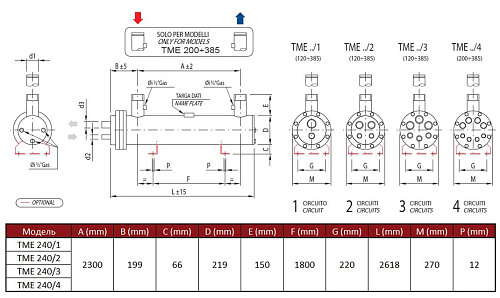

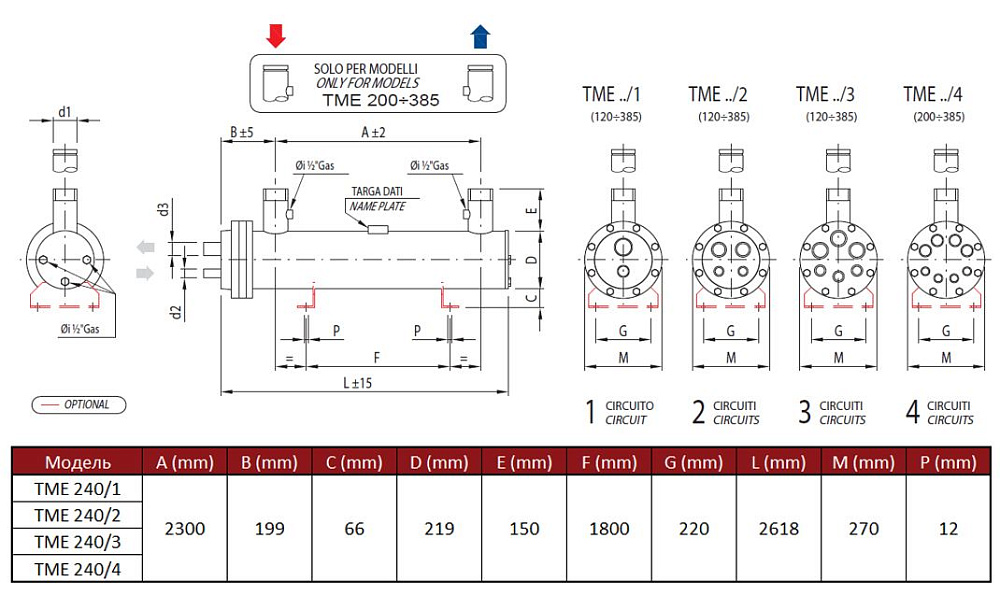

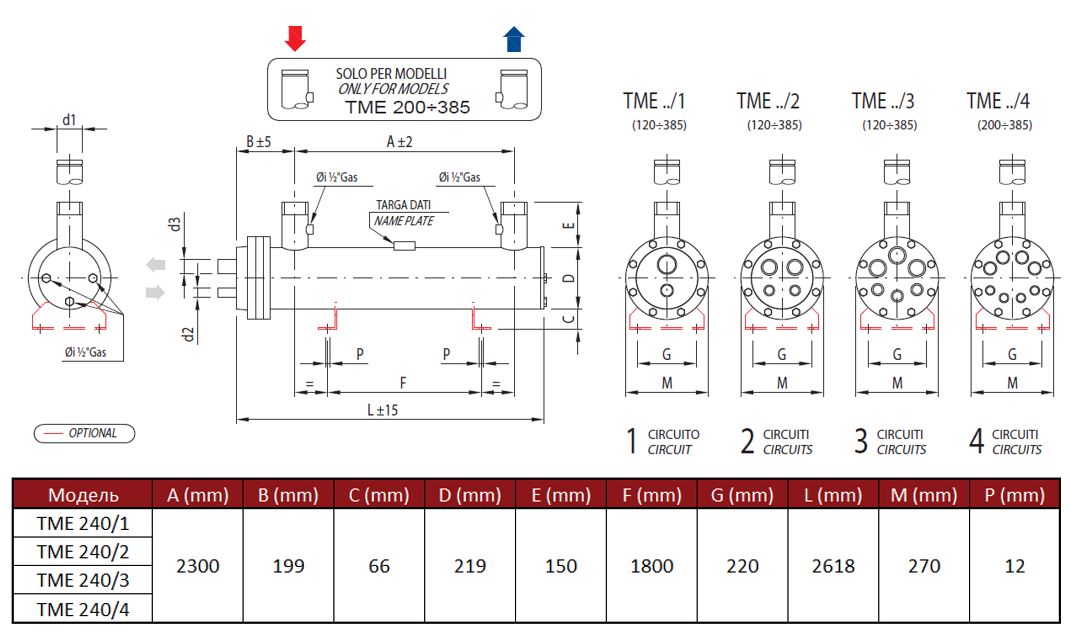

Устройство выполнено по схеме кожухотрубного теплообменника: хладагент кипит внутри пучка труб, отбирая теплоту от охлаждаемой жидкости в межтрубном пространстве. Пучок теплообменных труб разделён на четыре независимых холодильных контура, что позволяет подключать несколько холодильных агрегатов и организовывать ступенчатое или модульное регулирование холодопроизводительности; конструкция контуров влияет на гидравлическую схему и требования к запорной и регулирующей арматуре.

Аппарат спроектирован для эксплуатации с фреоном R407C, внутренние объёмы и размещение патрубков обеспечивают возможность типовых операций по заправке, опрессовке и обслуживанию холодильной установки. Тип конструкции и параметры гидравлики следует учитывать при подборе материалов трубопроводов и оборудования для обслуживания, в том числе при расчёте заправочной массы хладагента и объёма циркулирующей воды.

Испаритель предназначен для включения в промышленные системы холодоснабжения и кондиционирования: технологическое и климатическое охлаждение на предприятиях торговли, логистики и пищевой промышленности. Возможность разделения на четыре независимых контура делает его совместимым с конфигурациями, где требуется подключение нескольких компрессорных блоков или поэтапное регулирование мощности, а номинальные температуры и расход теплоносителя соответствуют типовым задачам чиллерных контуров с подачей воды около +7 °C.
