Испаритель кожухотрубный Thermokey серии «TME» 240 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 240/3

Описание

Кожухотрубный испаритель Thermokey серии TME (модель TME 240/3) рассчитан на холодопроизводительность 240 кВт при использовании хладагента R407C с температурой испарения порядка +2 °C и рабочим теплопереносом на воде при температурной разнице 5 K (примерно от +12 °C до +7 °C). Для обеспечения заданной холодопроизводительности проектный расход теплоносителя составляет порядка 41,2 м3/ч, межтрубный объем теплоносителя составляет примерно 57 дм3, а объем хладагента внутри теплообменных пучков — около 27 дм3; падение давления на испарителе по хладагенту составляет примерно 42 кПа.

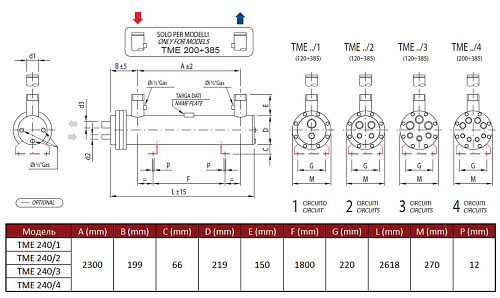

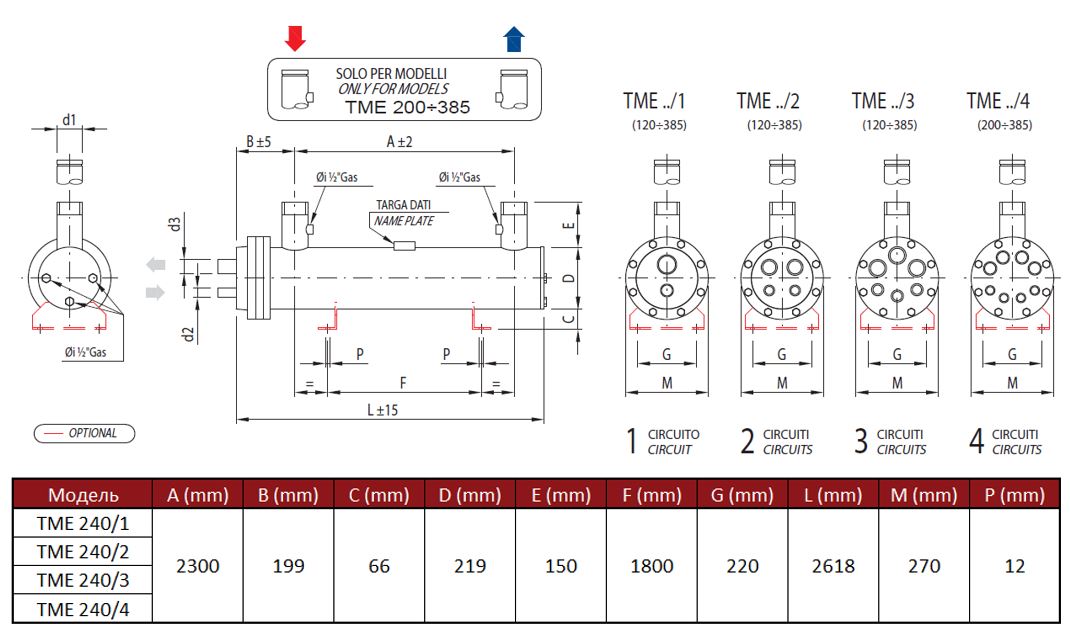

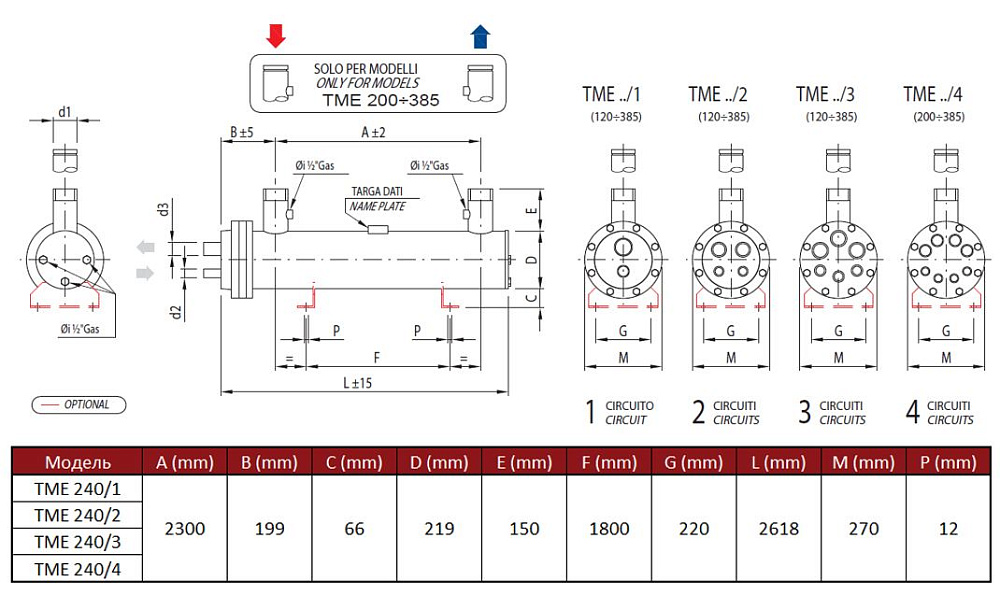

Конструктивно аппарат выполнен по схеме корпус—трубный пучок: хладагент испаряется внутри теплообменных труб, тогда как охладительная жидкость циркулирует в межтрубном пространстве. Трехконтурное исполнение теплообменного пучка подразумевает разделение трубных пучков на три независимых холодильных контура, что позволяет комбинировать несколько холодильных агрегатов или ступеней компрессоров и реализовать поэтапное регулирование производительности. На корпусе предусмотрены патрубки подачи и возврата хладагента номинальных диаметров 28 мм и 42 мм, что следует учитывать при проектировании фреонопроводов и переходных соединений.

Испаритель предназначен для интеграции в технологические холодильные и климатические схемы, использующие R407C и требующие обслуживания водяных контуров с высокой пропускной способностью и небольшим перепадом температур воды. При проектировании системы необходимо учитывать заявленные параметры расхода и падения давления по хладагенту для подбора насосного и компрессорного оборудования, а также согласовать размеры фреонопроводов с указанными посадочными диаметрами патрубков.
