Испаритель кожухотрубный Thermokey серии «TME» 240 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 240/2

Описание

Кожухотрубный испаритель Thermokey серии TME, модель TME 240/2, рассчитан на холодопроизводительность 240 кВт при использовании хладагента R407C и режиме тепловой схемы с испарителем T0 = +2 °C и подающей/возвращаемой водой в пределах +12/+7 °C. Расчетный расход теплоносителя через межтрубное пространство составляет порядка 41,2 м3/ч; внутренние объёмы теплоносителя и хладагента обеспечивают соответствующую тепловую инерцию и заправочный объём установки. Гидравлические и холодильные параметры включают паспортные потери напора в межтрубном пространстве около 42 кПа и присоединительные диаметры патрубков хладагента для входа/выхода, предусмотренные для интеграции в магистральные трубопроводы.

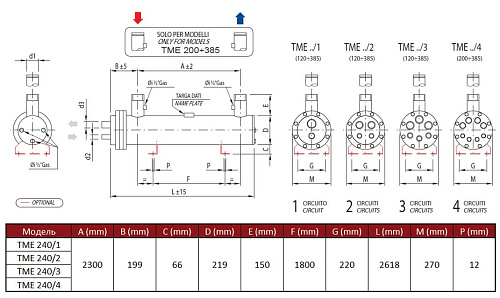

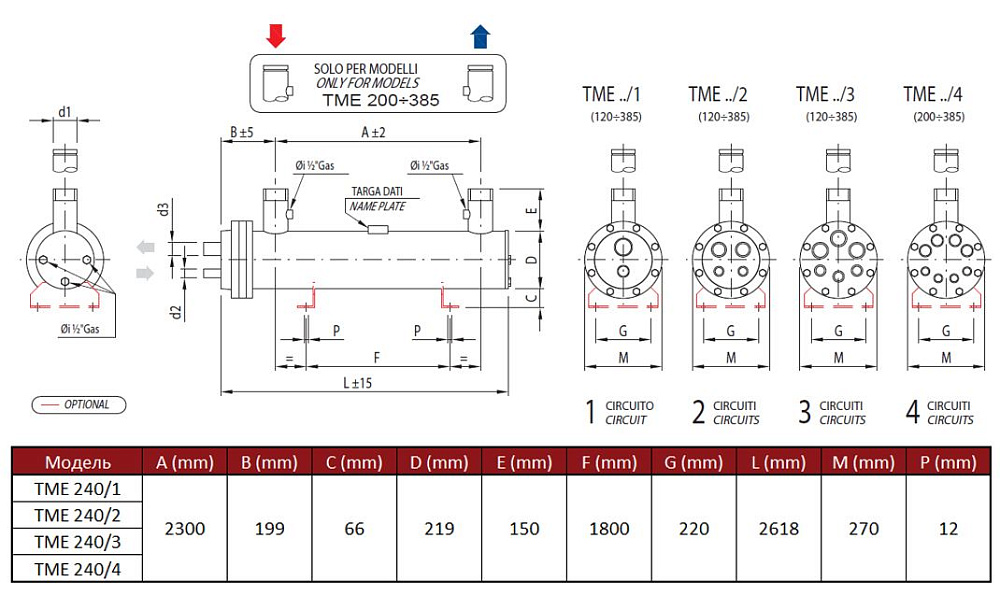

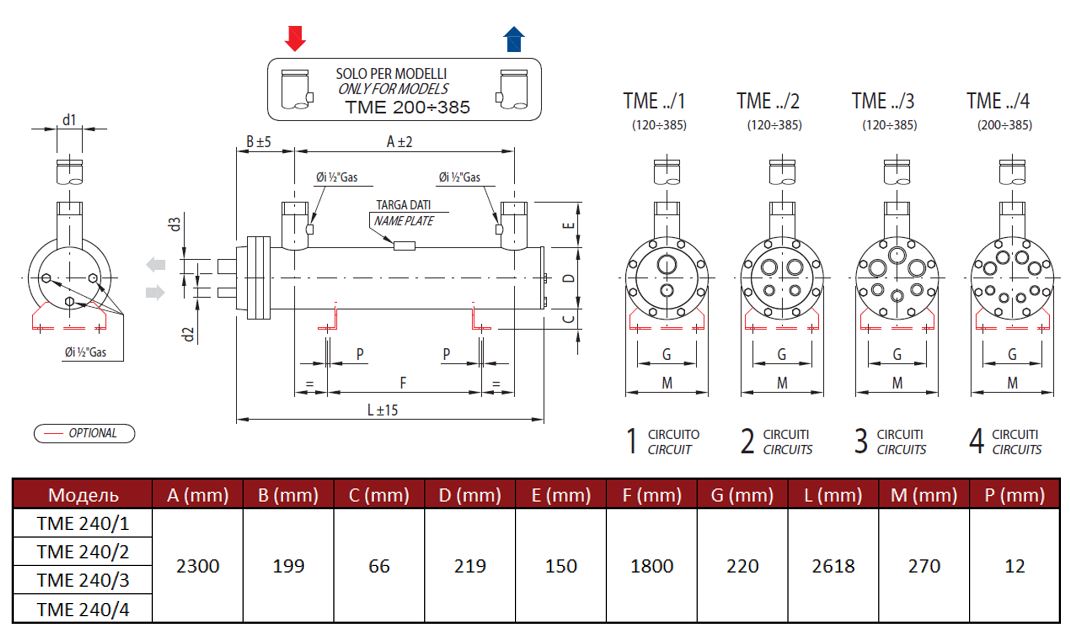

Конструктивно прибор выполнен по схеме кожухотрубного теплообменника с пучком труб, внутри которых происходит кипение хладагента, тогда как охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучки теплообменных труб разделены на два независимых холодильных контура, что позволяет подключать по отдельности несколько холодильных агрегатов и реализовывать ступенчатое регулирование мощности системы. Присоединения хладагента и гидравлические выводы расположены для стандартной встраиваемости в промышленные системы охлаждения.

Принцип работы основан на прямом испарении хладагента в трубных каналах с отводом теплоты от циркулирующей воды, что обеспечивает высокую интенсивность теплообмена за счёт фазового перехода. Применение хладагента R407C ориентирует конструкцию на совместимость с оборудованием и схемами, рассчитанными под этот теплоноситель; внутренние объёмы хладагента учитываются при подборе заправки и средств контроля. Значение гидравлических потерь служит исходным параметром при расчёте насоса и балансировочных устройств водяной стороны.

Испаритель предназначен для включения в централизованные холодильные и кондиционирующие установки предприятий торговли, логистики и пищевой промышленности, где требуются заданные температурные режимы теплоносителя и высокая производительность. Разделение на два контура и стандартные присоединения обеспечивает совместимость с многокомпрессорными контурами и позволяет интегрировать агрегат в существующие схемы распределённого холода и систем ступенчатого регулирования мощности.
