Испаритель кожухотрубный Thermokey серии «TME» 200 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 200/4
- Артикул: ТМE 200/4
- Бренд: Thermokey
- Вес кг: 130
- Вместимость по воде дм3: 49
- Вместимость по хладагенту дм3: 25
- Исполнение: четыре холодильных контура
- Потери давления кПа: 32
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 200
- Патрубки хладагента Вход / Выход: 22 / 35
- Расход воды м3/час: 34,3
Описание
Испаритель кожухотрубный Thermokey TME 200/4 предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность 200 кВт при испарении при +2 °C и расчётном перепаде температуры воды с +12 °C до +7 °C (dT = 5 K). Для достижения указанной холодопроизводительности требуется расход воды порядка 34,3 м3/ч; объём водной части теплообменника составляет 49 дм3, объём по хладагенту — 25 дм3. Гидравлическое сопротивление при расчётном режиме работы составляет около 32 кПа, присоединительные патрубки хладагента выполнены диаметрами вход/выход 22/35 мм.

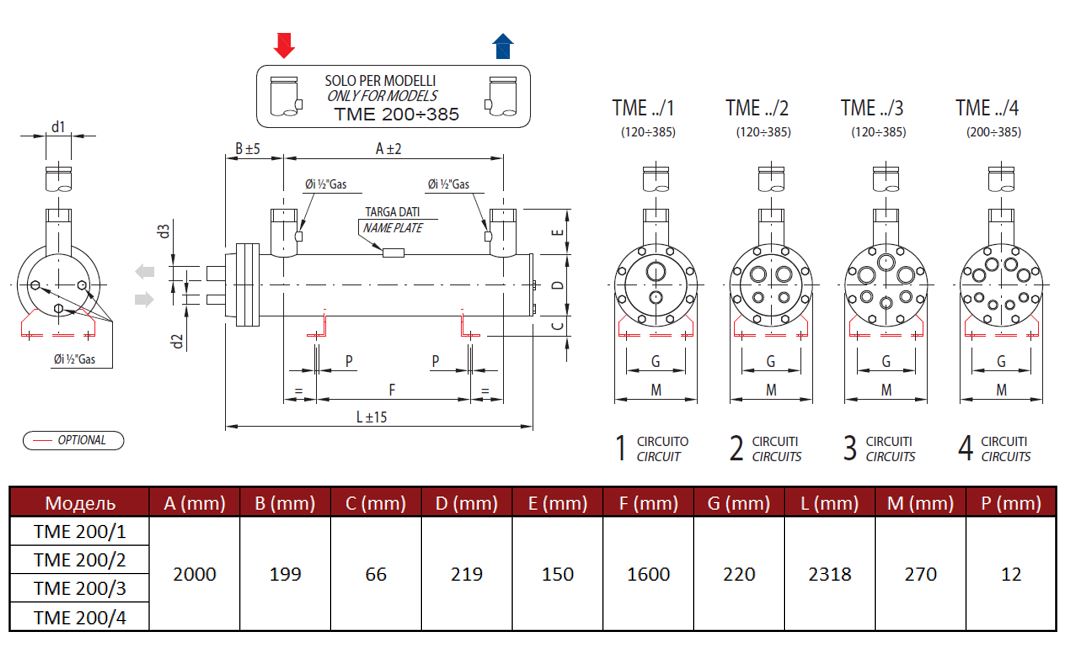

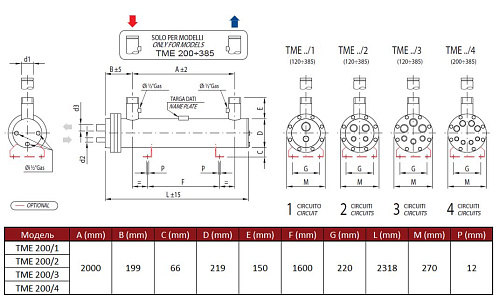

Конструктивно испаритель выполнен по схеме кожухотрубного теплообменника, в котором теплообменный пучок труб служит зоной кипения хладагента, а охлаждаемая жидкость перемещается в межтрубном пространстве кожуха. Теплообменный блок разделён на четыре независимых холодильных контура, что обеспечивает возможность параллельного подключения нескольких компрессорных агрегатов и поэтапного регулирования холодопроизводительности посредством включения/отключения отдельных контуров.
Устройство рассчитано на интеграцию в холодильные и кондиционерные схемы промышленного назначения, совместимо с системами, использующими хладагент R407C и требующими номинальной мощности порядка 200 кВт при dT воды 5 K; габаритно‑трубные присоединения и гидравлические характеристики делают его применимым в системах складского, торгового и пищевого охлаждения, где предусмотрено соответствующее подключение хладоагентных и водяных магистралей.
