Испаритель кожухотрубный Thermokey серии «TME» 200 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 200/2
- Артикул: ТМE 200/2
- Бренд: Thermokey
- Вес кг: 130
- Вместимость по воде дм3: 49
- Вместимость по хладагенту дм3: 25
- Исполнение: два холодильных контура
- Потери давления кПа: 32
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 200
- Патрубки хладагента Вход / Выход: 35 / 54
- Расход воды м3/час: 34,3
Описание
Кожухотрубный испаритель Thermokey серии TME сконструирован для работы с хладагентом R407C и рассчитан на холодопроизводительность порядка 200 кВт при расчетных температурных условиях T0 = +2 °C и температуре теплоносителя Tw = +12/+7 °C; при этом расчетный расход воды по межтрубному пространству составляет 34,3 м3/ч, а гидравлическое сопротивление межтрубного канала — около 32 кПа. Объем межтрубного пространства составляет 49 дм3, объем хладагента в трубном пучке — 25 дм3, присоединительные патрубки хладагента обеспечены диаметрами вход/выход 35/54 (единицы в соответствии с паспортной документацией).

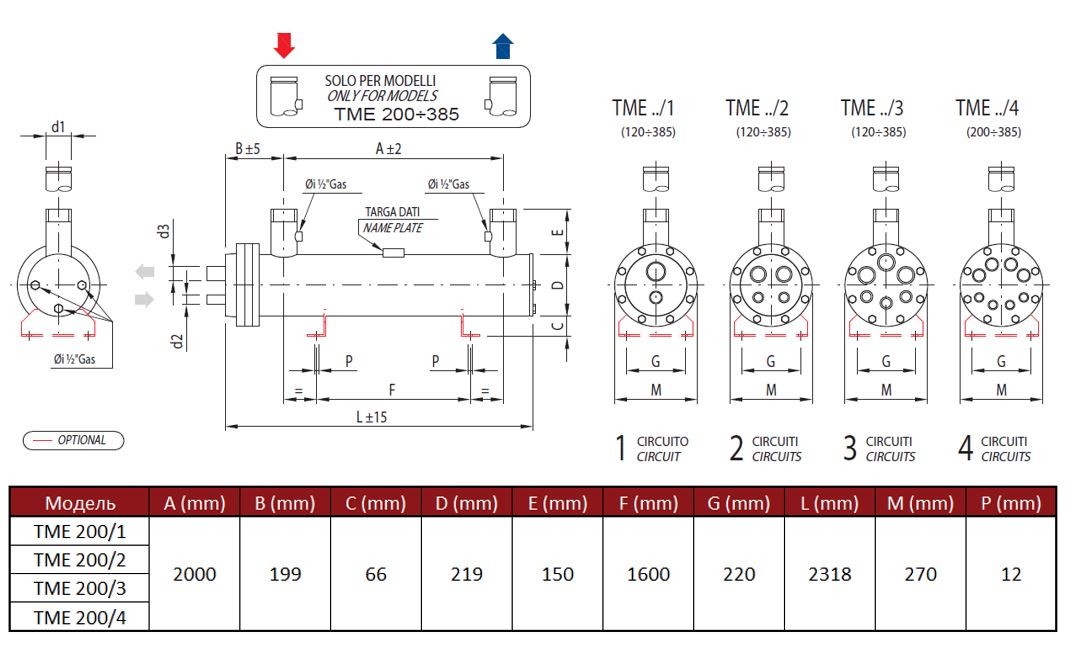

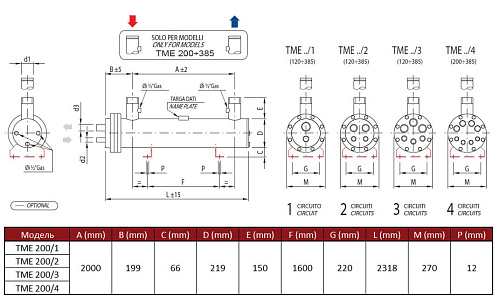

Конструкция основана на классической схеме: теплообменный трубный пучок размещён в цилиндрическом корпусе, при этом теплоноситель движется по межтрубному пространству, а хладагент испаряется внутри труб. Пучок разделён на два самостоятельных холодильных контура, что обеспечивает возможность подключения двух компрессорных блоков и ступенчатого регулирования производительности за счёт поочерёдного включения контуров; холодильные патрубки выведены отдельными штуцерами для каждого контура.
Устройство предназначено для интеграции в промышленные системы охлаждения жидкости: технологические и сервисные контуры торговых и складских объектов, холодильные агрегаты пищевой промышленности и централизованные системы кондиционирования. Совместимость обеспечивается применением хладагента R407C и стандартных присоединений гидравлических и холодопроводных магистралей, предусмотренных для работы при указанных температурных режимах.
