Испаритель кожухотрубный Thermokey серии «TME» 200 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 200/1

Описание

Испаритель Thermokey TME 200/1 рассчитан на холодопроизводительность 200 кВт при работе на хладагенте R407C с температурой испарения около +2 °C и температурной загрузкой теплоносителя, приведённой как +12/+7 °C; для обеспечения заданной теплопередачи требуется расход теплоносителя порядка 34,3 м3/ч. Номинальные объёмы внутренних сред составляют примерно 49 дм3 для воды и 25 дм3 для хладагента, что влияет на гидравлическую характеристику и массу заправки в процессе пуско-наладки.

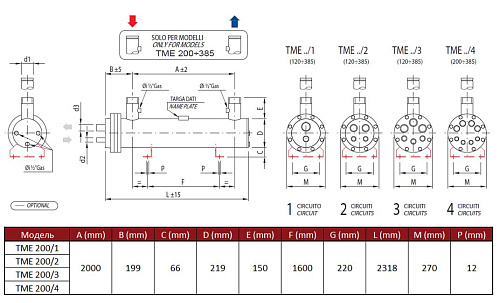

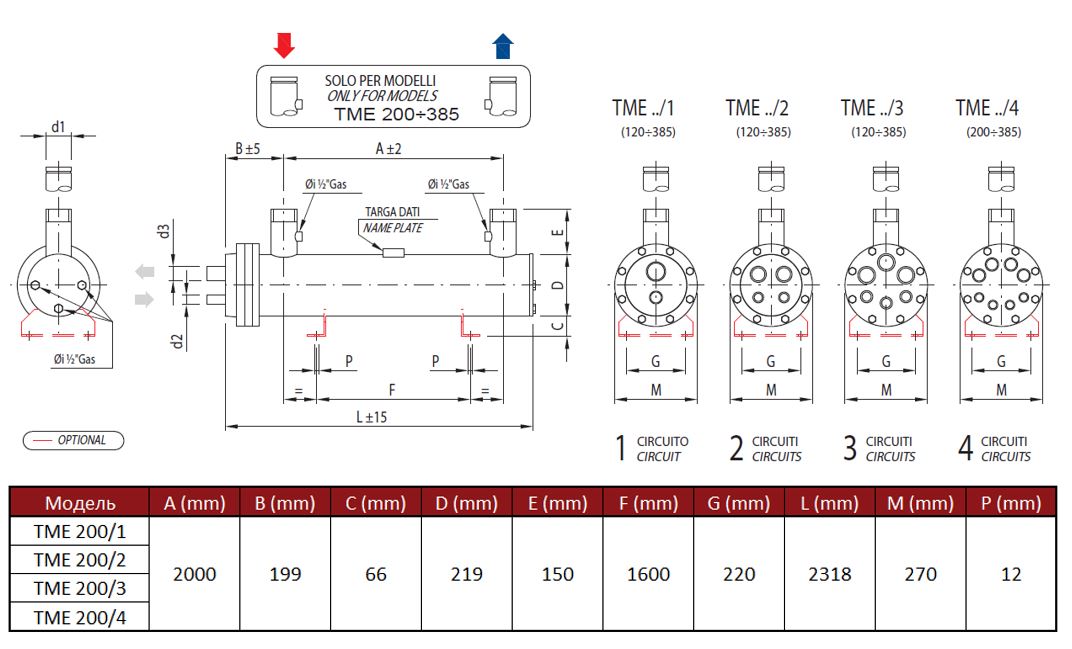

Конструктивно устройство выполнено по кожухотрубной схеме: хладагент кипит внутри пучка теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве, что определяет направление теплообмена и требования к гидравлическому подключению. Модель предназначена для работы в одном холодильном контуре, входные и выходные патрубки хладагента имеют разные диаметры (42 мм и 64 мм), а суммарные потери давления на стороне хладагента составляют порядка 32 кПа, что следует учитывать при подборе компрессорного и распределительного оборудования.

Применение испарителя целесообразно в стационарных системах холодоснабжения промышленной и пищевой направленности, в технологическом охлаждении и системе кондиционирования объектов логистики и торговли, где требуется номинальная мощность около 200 кВт и применение хладагента R407C. При проектировании подключения следует согласовать диаметр магистралей и параметры насосной группы с указанным расходом воды и величиной потерь давления, а также учитывать одноконтурное исполнение при организации схемы резервирования или регулирования производительности.
