Испаритель кожухотрубный Thermokey серии «TME» 18 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 18/1
- Артикул: ТМE 18/1
- Бренд: Thermokey
- Вес кг: 33
- Вместимость по воде дм3: 8
- Вместимость по хладагенту дм3: 3
- Исполнение: один холодильный контур
- Потери давления кПа: 13,6
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 18
- Патрубки хладагента Вход / Выход: 22 / 35
- Расход воды м3/час: 3,1
Описание
Испаритель кожухотрубный Thermokey серии TME, модель TME 18/1, рассчитан на холодильную мощность 18 кВт при использовании хладогента R407C и условиях испарения порядка +2 °C с температурной схемой воды на входе/выходе около +12/+7 °C. Расчетный расход теплоносителя по межтрубному пространству составляет примерно 3,1 м3/ч; внутренние объёмы теплоносителя и хладагента составляют соответственно порядка 8 дм3 и 3 дм3, потери давления на хладагентной стороне — примерно 13,6 кПа. Соединение с холодильной магистралью выполнено через патрубки условным диаметром 22 мм (вход) и 35 мм (выход); исполнение — один холодильный контур.

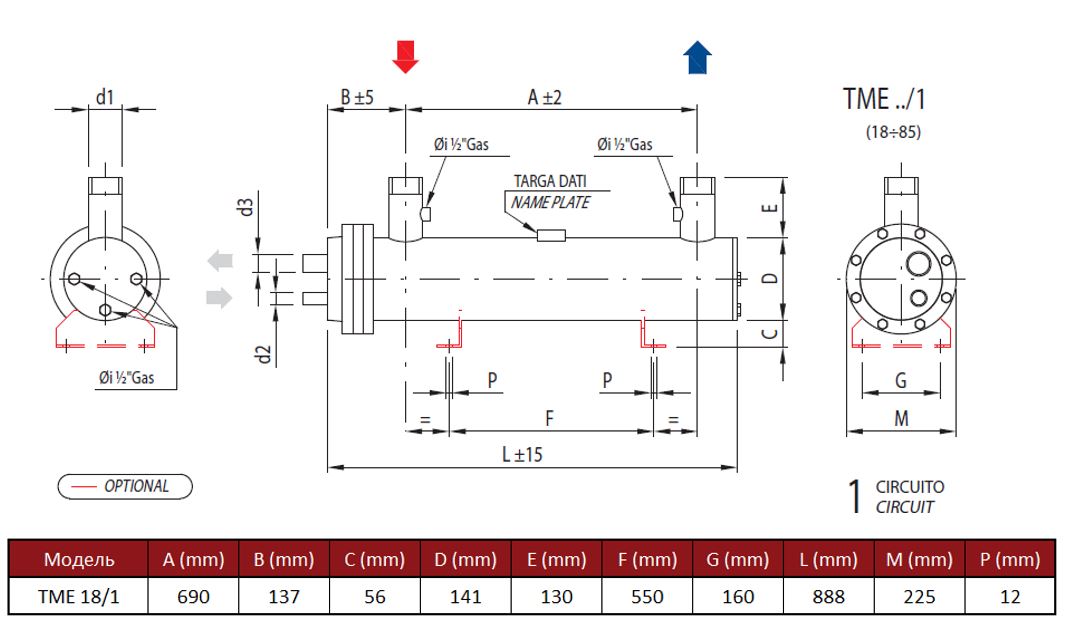

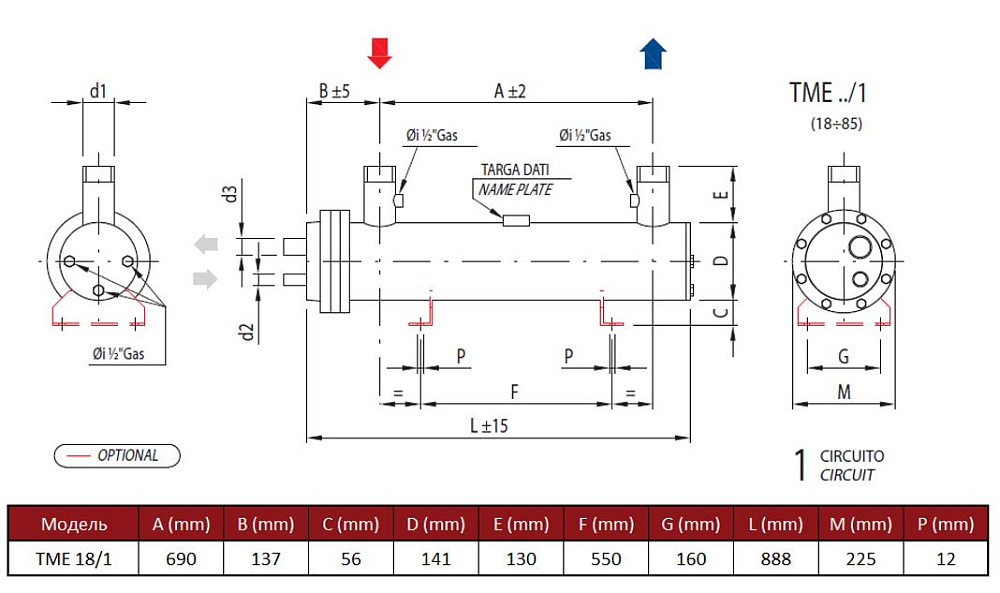

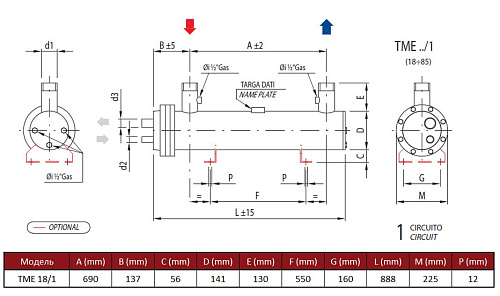

Конструктивно аппарат представляет собой классический кожухотрубный теплообменник с пучком труб, в которых осуществляется кипение хладагента, тогда как охлаждаемая жидкость циркулирует в межтрубном пространстве. Одноконтурное исполнение пучка предполагает полное прохождение хладагента по единой трубной цепи, что определяет порядок подключения и требования к гидравлической и компрессорной части системы. Указанные диаметры патрубков и величина потерь давления следует учитывать при подборе арматуры и трассировки трубопроводов.
Устройство сконструировано для эксплуатации с хладагентом R407C в типовых промышленных условиях; внутренние объёмы и конструкция корпуса позволяют выполнять расчёт заправки и оценку резервов хладагента. Детали по материалам и антикоррозионным покрытиям в исходных данных не указаны, поэтому параметры прочности и коррозионной стойкости должны уточняться по паспортной документации производителя Thermokey.
Испаритель применим в системах охлаждения и кондиционирования среднетемпературного диапазона, например в технологических и сервисных холодильных установках торговых и логистических объектов, пищевого производства и других промышленных приложениях, где требуется поддержание испарительной температуры около +2 °C при водяном контуре с температурой порядка +12/+7 °C и заявленным расходом теплоносителя. Для проектирования интеграции необходимо учитывать одноконтурное исполнение и гидравлические характеристики изделия.
