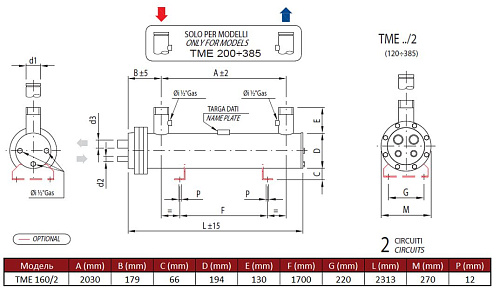

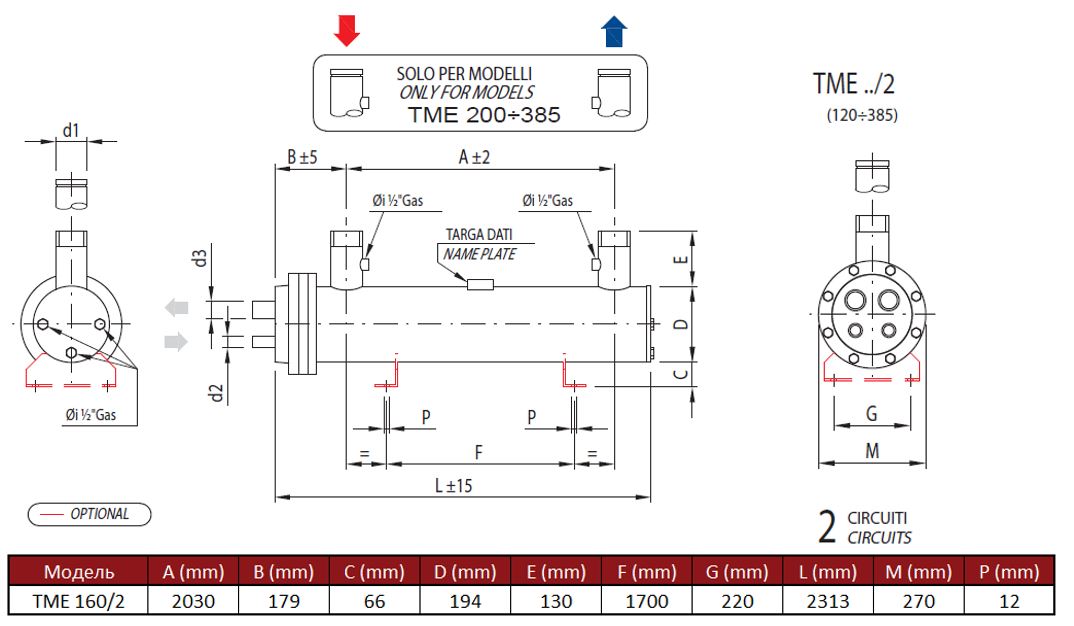

Испаритель кожухотрубный Thermokey серии «TME» 160 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 160/2
- Артикул: ТМE 160/2
- Бренд: Thermokey
- Вес кг: 125
- Вместимость по воде дм3: 39
- Вместимость по хладагенту дм3: 19
- Исполнение: два холодильных контура
- Потери давления кПа: 30
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 160
- Патрубки хладагента Вход / Выход: 28 / 42
- Расход воды м3/час: 27,5
Описание
Испаритель кожухотрубный Thermokey TME 160/2 предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность 160 кВт при условиях испытаний: температура кипения хладагента T0 = +2 °C и водный тепловой контур с температурой воды +12 °C на входе и +7 °C на выходе (delta T = 5 K). При номинальной нагрузке расход воды через теплообменник составляет 27,5 м³/ч; объём межтрубного пространства по воде — 39 дм³, объём хладагента в трубном пучке — 19 дм³. Номинальные патрубки хладагента имеют условные диаметры вход/выход 28 / 42, при расчётном потоке воды перепад давления в аппарате порядка 30 кПа.
Испаритель выполнен по классической схеме кожухотрубного теплообменника: хладагента кипит внутри трубного пучка, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Трубные пучки разделены на два независимых холодильных контура, что позволяет подключать поочерёдно или параллельно несколько холодильных агрегатов для регулирования производительности и частичного резервирования. Трубные пучки и патрубковые соединения рассчитаны на технологические присоединения, соответствующие условным диаметрам входа и выхода хладагента.
Теплообмен основан на фазовом переходе хладагента с отводом скрытого тепла при кипении в трубах, что обеспечивает высокую плотность теплового потока при заданном расходе воды. Конструкция с разделением на контуры и указанный объём хладагента позволяет учитывать требования к заправке и распределению хладагента в многоконтурных системах. Аппарат серийного производства Thermokey спроектирован для работы с хладагентом R407C и обеспечением указанных рабочих параметров.
Испаритель целесообразен для промышленных систем холодоснабжения: холодильных складов, технологического охлаждения в пищевой промышленности и объектов коммерческой и складской логистики, где требуется холодопроизводительность порядка 160 кВт при заданном температурном режиме воды. Наличие двух независимых контуров обеспечивает совместимость с несколькими холодильными агрегатами и возможность ступенчатого управления нагрузкой.
