Испаритель кожухотрубный Thermokey серии «TME» 1500 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1500/4
- Артикул: ТМE 1500/4
- Бренд: Thermokey
- Вес кг: 1 150
- Вместимость по воде дм3: 437
- Вместимость по хладагенту дм3: 227
- Исполнение: четыре холодильных контура
- Потери давления кПа: 87,3
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 500
- Патрубки хладагента Вход / Выход: 42 / 89
- Расход воды м3/час: 257,5
Описание
Испаритель кожухотрубный Thermokey серии TME рассчитан на работу с хладагентом R407C и при расчётных условиях (кипение хладагента около +2 °C, теплоноситель на входе/выходе +12/+7 °C при Δт≈5 K) обеспечивает холодопроизводительность порядка 1 500 кВт. Для передачи такого теплового потока предусмотрена циркуляция теплоносителя порядка 257,5 м3/ч; объём межтрубного пространства по воде составляет 437 дм3, что влияет на гидравлическую инерцию и ёмкостные параметры системы.

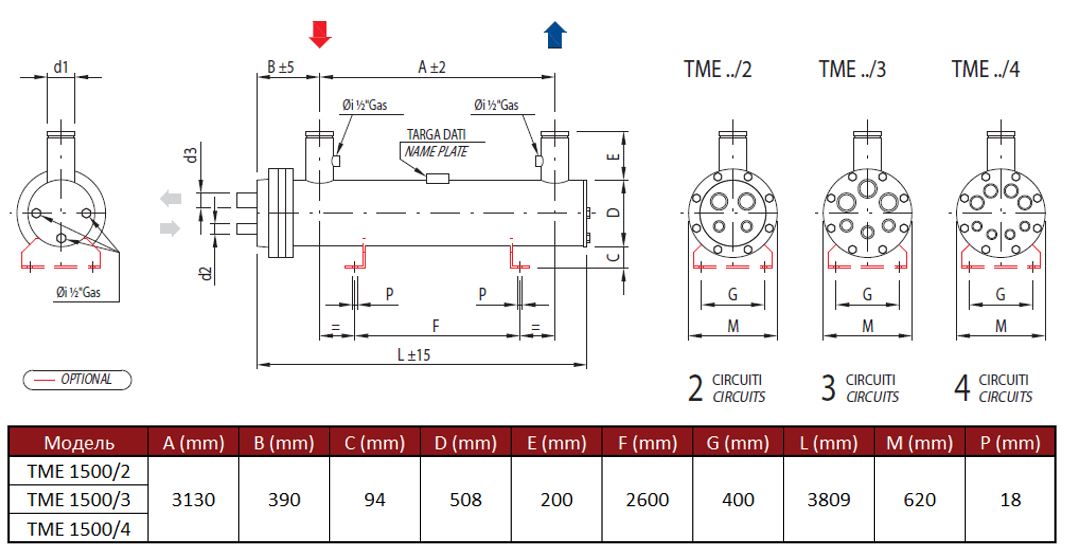

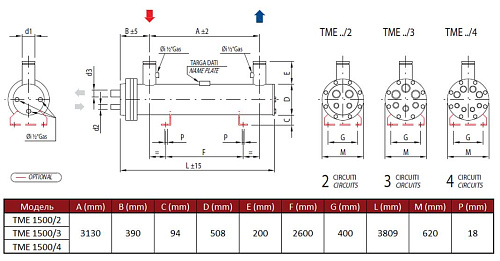

Конструктивно изделие выполнено по схеме кожухотрубного теплообменника: хладагент испаряется внутри пучка теплообменных труб, отводя тепло от жидкости в межтрубном пространстве. Пучок разделён на четыре независимых холодильных контура, что обеспечивает возможность поэтапного подключения холодильных машин и регулирования производительности. Гидравлические расчёты должны учитывать гидравлическое сопротивление испарителя с потерями давления порядка 87,3 кПа, а также объём хладагента в теплообменнике (около 227 дм3) и предусмотренные патрубки хладагента диаметрами 42 мм и 89 мм при подключении внешних коммуникаций.
Применение данного испарителя соответствует промышленным холодильным системам, требующим высокой холодопроизводительности и поэтапного управления мощностью, включая технологическое охлаждение и холодильные камеры пищевой отрасли. Эксплуатация предусматривает совместимость с мультикомпрессорными агрегатами и необходимость согласования циркуляционных насосов, арматуры и средств контроля с объёмными и гидравлическими характеристиками устройства.
