Испаритель кожухотрубный Thermokey серии «TME» 1350 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1350/4
- Артикул: ТМE 1350/4
- Бренд: Thermokey
- Вес кг: 1 080
- Вместимость по воде дм3: 476
- Вместимость по хладагенту дм3: 195
- Исполнение: четыре холодильных контура
- Потери давления кПа: 64
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 350
- Патрубки хладагента Вход / Выход: 42 / 89
- Расход воды м3/час: 231,7
Описание
Испаритель кожухотрубный Thermokey серии TME (модель TME 1350/4) предназначен для работы на хладагенте R407C и рассчитан на холодопроизводительность 1 350 кВт при условиях испарения T0 = +2 °C и водном режиме +12/+7 °C; вычисленный расход теплоносителя составляет 231,7 м3/ч, внутренний объем воды — 476 дм3, объём хладагента в агрегате — 195 дм3, при этом суммарные потери давления в теплообменном тракте достигают 64 кПа. Подвод и отвод хладагента выполнены условными проходами диаметром 42 мм (вход) и 89 мм (выход), что определяет требования к магистралям подключения и арматуре.

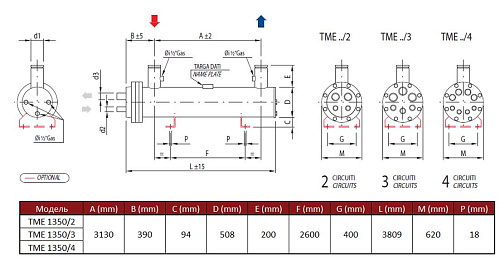

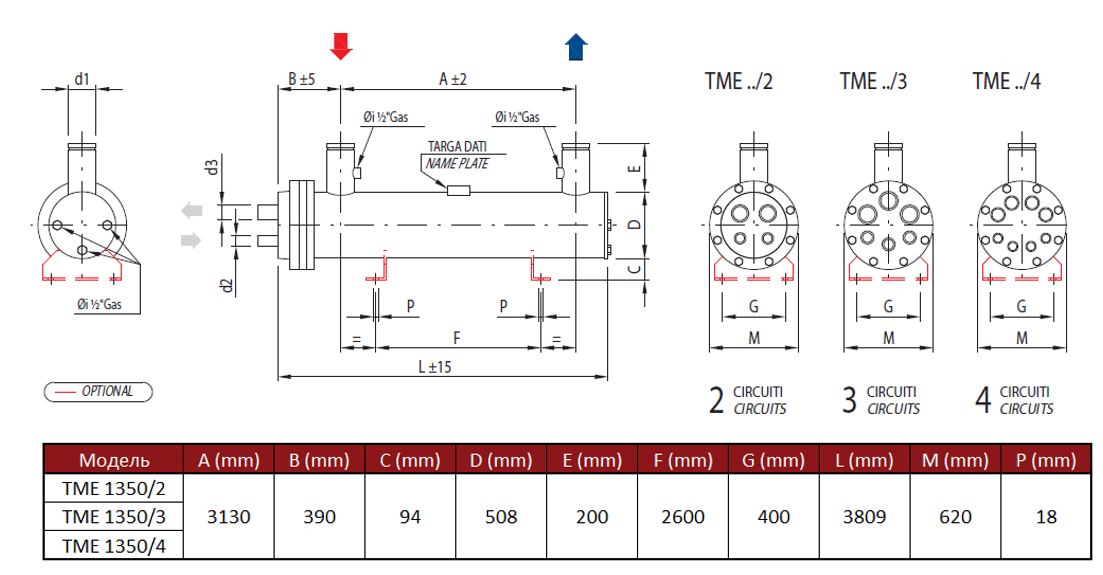

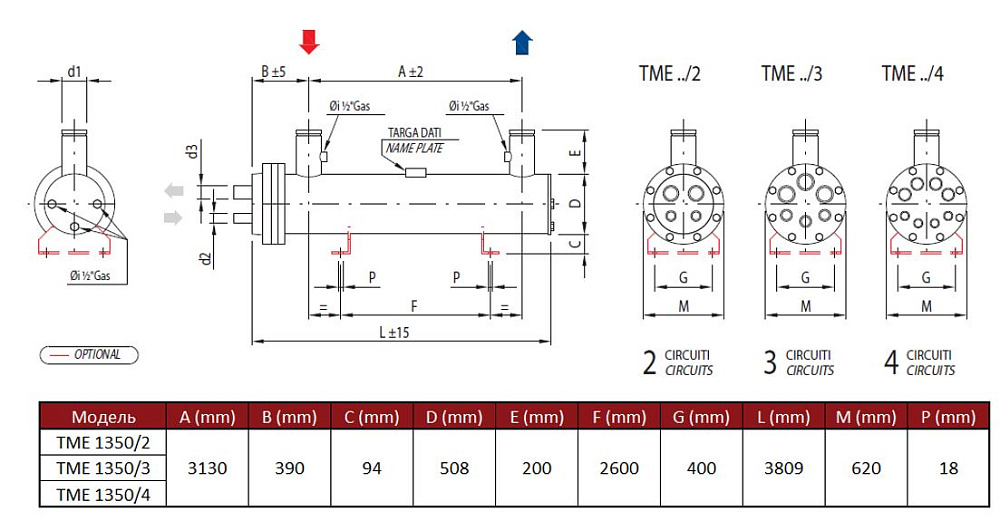

Конструктивно устройство представляет собой кожухотрубный теплообменник, в котором хладагент циркулирует внутри пучков труб и при кипении отводит тепло от воды, протекающей в межтрубном пространстве; пучки теплообменных труб разделены на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования производительности. Наличие крупных патрубков и указанных гидравлических характеристик требует соответствующего проектирования распределительной и запорной арматуры при интеграции в технологическую схему.
Технологическая схема исполнения ориентирована на эксплуатацию с R407C и предусматривает внутреннее распределение хладагента по отдельным контурам для равномерного кипения и снижения вероятности локальных перегревов; значительные объёмы воды и хладагента влияют на динамику термоустановившегося режима и должны учитываться при настройке систем автоматического управления и защитной автоматики. Падение давления в испарителе и параметры патрубков являются исходными данными при подборе компрессорной части и циркуляционного насоса.
Применение типично для центральных холодильных установок в торговых и логистических комплексах, а также в пищевой промышленности для организации холодильных и технологических водяных контуров с указанными температурными режимами; устройство рассчитано на интеграцию в системы с несколькими холодильными машинами и требует согласования гидравлических и фреоновых магистралей с проектными параметрами установки.
