Испаритель кожухотрубный Thermokey серии «TME» 1350 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1350/2

Описание

Кожухотрубный испаритель Thermokey серии TME, модель 1350/2, рассчитан на холодопроизводительность 1 350 кВт при использовании хладагента R407C и рабочих условиях испарителя около +2 °C при подаче/возврате теплоносителя порядка +12/+7 °C; требуемый расход воды на теплообменной стороне составляет 231,7 м3/ч, внутренний объём межтрубного пространства по воде — 476 дм3, объём хладагента в трубном пучке — 195 дм3, а гидравлические потери должны учитываться при расчёте циркуляционной системы.

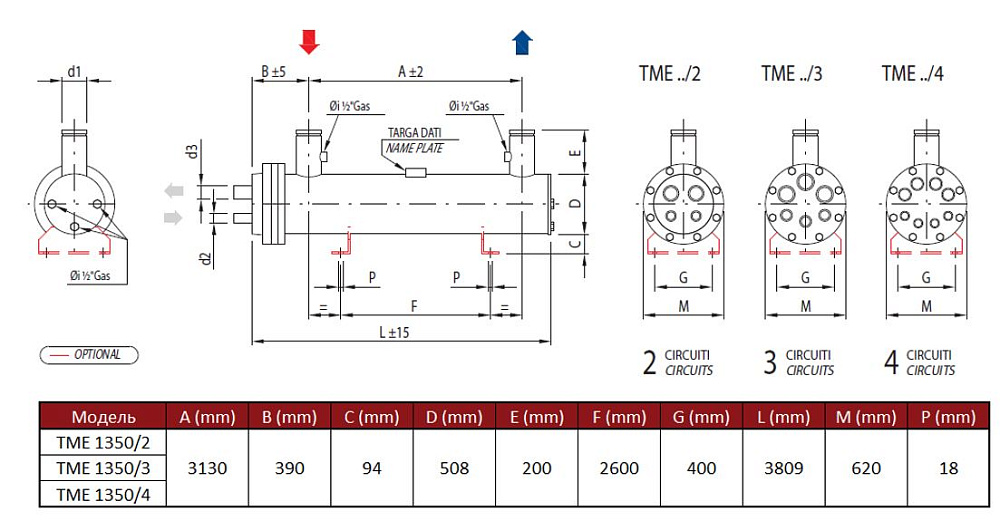

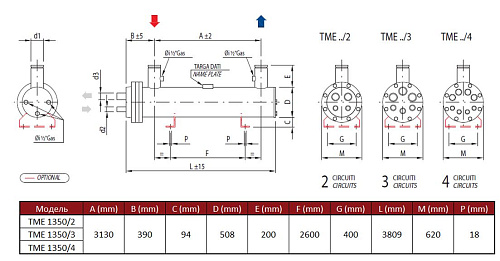

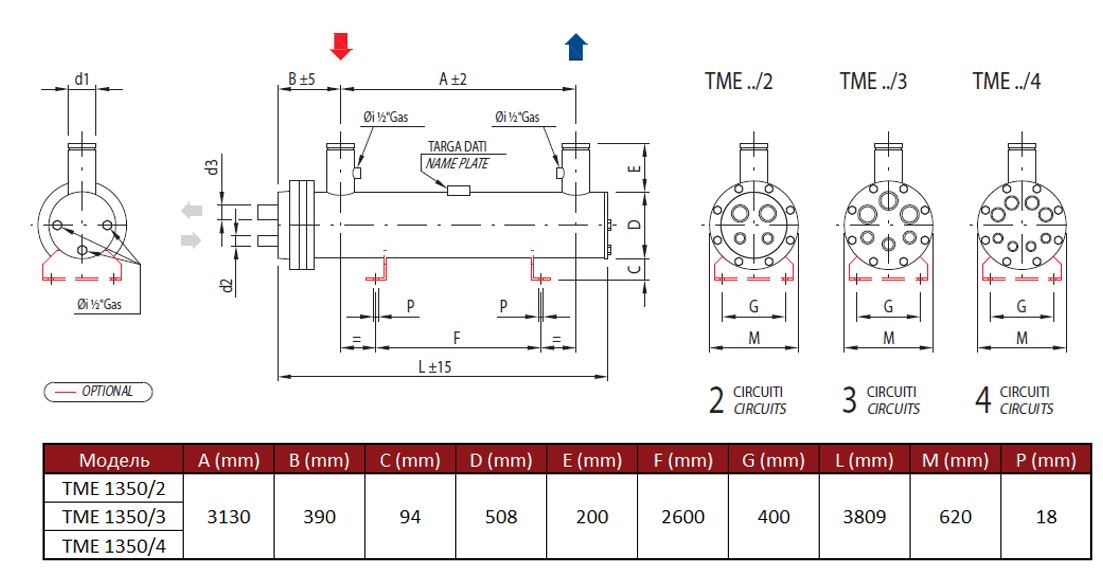

Исполнение представляет собой классическую кожухотрубную схему: хладагент кипит внутри теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Теплообменный блок разделён на два независимых холодильных контура, что обеспечивает возможность поэтапного подключения компрессорных агрегатов и регулирования производительности. Подключение хладагента выполнено через входной и выходной патрубки с условными диаметрами 64/141 (вход/выход), что необходимо учитывать при проектировании магистралей и монтаже арматуры.

Изготовление и схема оборудования ориентированы на применение в крупных технологических и климатических установках: промышленные холодильные и технологические циклы, системы холодоснабжения складов и пищевых предприятий, где требуются согласованные параметры по расходу теплоносителя и модульности холодильной установки; совместимость с хладагентом R407C определяет требования к материалам и конструкции магистралей, а объёмы теплоносителя и хладагента влияют на регулирование и пусковые процедуры.
