Испаритель кожухотрубный Thermokey серии «TME» 135 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 135/2

Описание

Испаритель Thermokey серии TME (модель TME 135/2) представляет собой кожухотрубный теплообменник, рассчитанный на работу с хладагентом R407C и обеспечивающий холодопроизводительность порядка 135 кВт при условиях испарения около +2 °C и тепловом контуре с подачей/возвратом жидкости +12/+7 °C. Для поддержания заданного теплового режима требуется циркуляция воды порядка 23,2 м3/ч; гидравлические потери на стороне теплоносителя составляют примерно 24,5 кПа. Внутренние ёмкости аппарата — около 36 л для воды и 16 л для хладагента — определяют объём заряда и инерционность системы при пуско‑остановочных режимах.

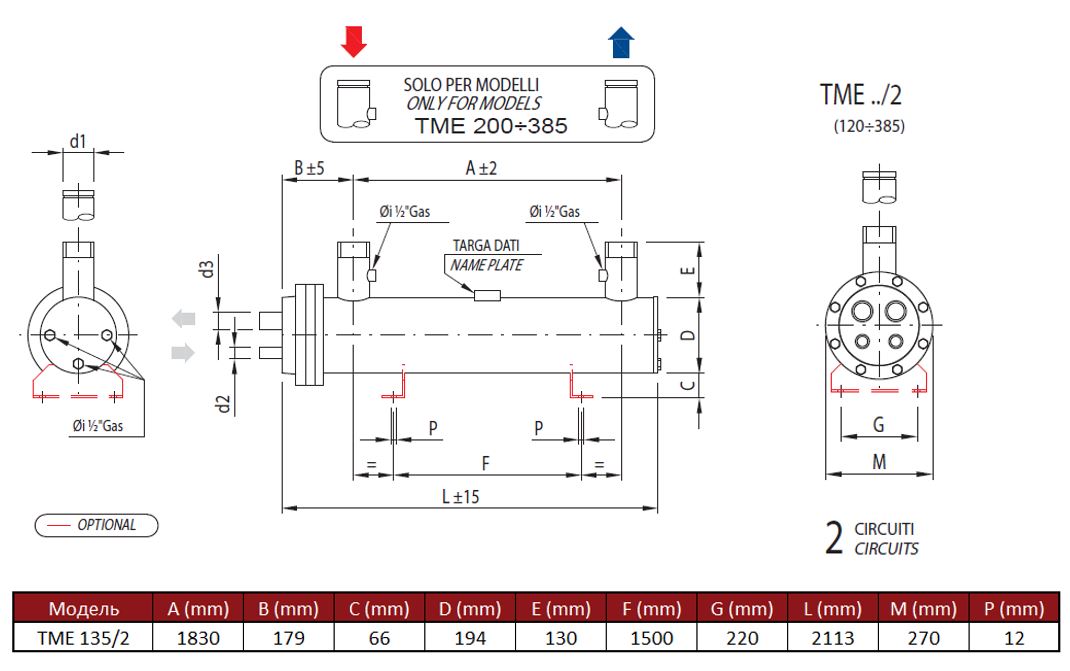

Конструкция выполнена по схеме кожухотрубного испарителя: хладагент циркулирует внутри пучка теплообменных труб, а охлаждаемая жидкость — в межтрубном пространстве. Пучок труб разделён на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и модуляции общей производительности. Подключение хладагента реализовано через патрубки диаметром 28 мм на входе и 42 мм на выходе, что учитывается при проектировании магистралей и подборе арматуры.

Аппарат предназначен для интеграции в промышленные холодильные и технологические контуры в торговой, логистической и пищевой отраслях, где требуются средние и крупные мощности охлаждения при работе на R407C. Двухконтурное исполнение и указанные гидравлические характеристики делают испаритель совместимым с пакетными чиллерами и системами с несколькими компрессорными агрегатами для поэтапного регулирования производительности.
