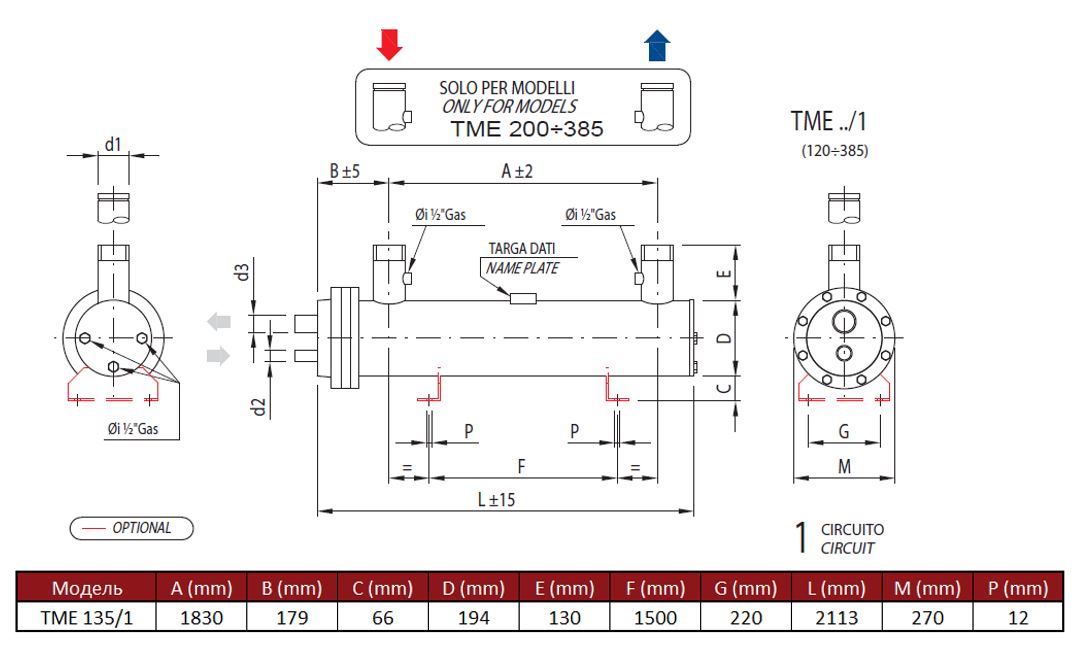

Испаритель кожухотрубный Thermokey серии «TME» 135 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 135/1

Описание

Испаритель кожухотрубный Thermokey серии TME предназначен для работы с хладагентом R407C и обеспечивает холодопроизводительность 135 кВт при условиях испарения +2 °C и температурном режиме теплоносителя подачи/возврата +12/+7 °C (Δt = 5 K). Гидравлические параметры включают расход воды 23,2 м3/ч и потери давления в теплообменнике порядка 24,5 кПа; внутренние объёмы теплоносителя и хладагента составляют соответственно 36 л и 16 л, что важно учитывать при расчёте циркуляционного насоса и заправки системы. Подсоединение хладагента выполнено патрубками диаметром 35 мм (вход) и 54 мм (выход); изделие представлено в исполнении с одним холодильным контуром (модель TME 135/1).

Конструктивно это кожухотрубный испаритель, в котором хладагент перемещается внутри пучка теплообменных труб и кипит, отводя тепло от воды, циркулирующей в межтрубном пространстве. Наличие одного холодильного контура указывает на расчёт на подключение одной холодильной машины или параллельных агрегатов при соответствующем гидравлическом и фреоновом согласовании; заявленный перепад давления в протоке воды определяет требования к мощности и характеристике циркуляционного насоса. Патрубки хладагента заявленных диаметров обеспечивают стандартное присоединение к магистралям с соответствующими фитингами и расчёт фреоновой ёмкости для системы.

Применение испарителя уместно в системах чиллерного и промышленного водяного охлаждения, где требуется заданная холодопроизводительность при заданном температурном напоре теплоносителя; совместим с холодильными агрегатами, использующими R407C, при условии корректного подбора заправки и гидравлического оборудования. Объёмы воды и хладагента, расход и потеря давления следует учитывать при проектировании гидравлики, подборе насосов и при расчётах площадей теплообмена и газожидкостных ёмкостей системы.
