Испаритель кожухотрубный Thermokey серии «TME» 1200 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1200/4

Описание

Испаритель кожухотрубный Thermokey серии TME, модель 1200/4, рассчитан на работу с хладагентом R407C и обеспечивает номинальную холодопроизводительность около 1 200 кВт при температуре испарения +2 °C и температурном интервале воды +12 / +7 °C (dT ≈ 5 K). Гидравлические характеристики включают расход воды порядка 206,0 м3/ч и потери давления в межтрубном пространстве около 58,6 кПа; внутренние объемы теплообменника составляют примерно 290 л по воде и 170 л по хладагенту. Патрубки хладагента имеют условные диаметры входа/выхода 35 мм и 76 мм, что влияет на подбор соединительной арматуры и трасс системы.

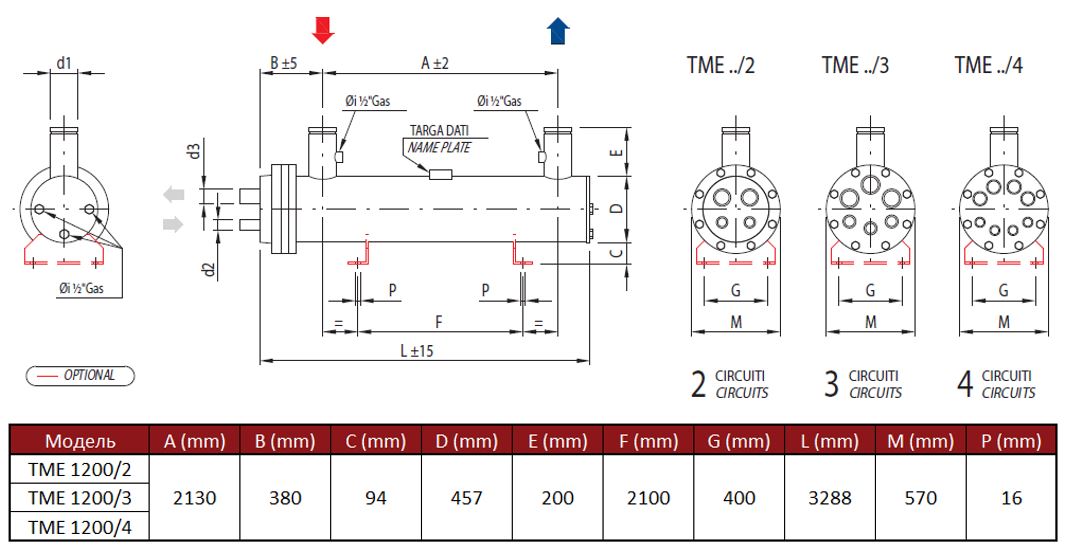

Конструктивно испаритель выполнен в кожухотрубном исполнении с трубным пучком, в котором испарение хладагента происходит внутри труб при контакте с циркулирующей охлаждаемой водой в межтрубном пространстве. Трубный пучок разделён на четыре независимых холодильных контура, что позволяет организовать параллельное подключение нескольких холодогенераторов, поэтапное регулирование производительности и облегчает эксплуатационные операции по обслуживанию отдельных контуров. Наличие значительного объёма по хладагенту и по воде следует учитывать при расчётах заправки, балансировки контуров и при подборе запорной/регулирующей арматуры.

Устройство предназначено для интеграции в централизованные холодоснабжающие установки промышленных и коммерческих объектов, включая складские и пищевые технологии, где требуется высокая холодопроизводительность и значительный циркуляционный расход воды. При проектировании систем с данным испарителем необходимо учитывать гидравлические параметры (расход и потери давления) для подбора насосного оборудования и диаметра межсистемных трубопроводов, а также совместимость с холодильными агрегатами, работающими на R407C и допускающими поэтапное включение по контурам.
