Испаритель кожухотрубный Thermokey серии «TME» 120 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 120/2
- Артикул: ТМE 120/2
- Бренд: Thermokey
- Вес кг: 107
- Вместимость по воде дм3: 30
- Вместимость по хладагенту дм3: 14
- Исполнение: два холодильных контура
- Потери давления кПа: 22
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 120
- Патрубки хладагента Вход / Выход: 28 / 42
- Расход воды м3/час: 20,6
Описание
Испаритель кожухотрубный Thermokey серии TME, модель TME 120/2, спроектирован для холодопроизводительности порядка 120 кВт при использовании хладагента R407C; рабочая точка подразумевает кипение хладагента около +2 °C при теплообмене с водой с температурой на входе ≈+12 °C и на выходе ≈+7 °C, что соответствует расчётному перепаду температур около 5 K.

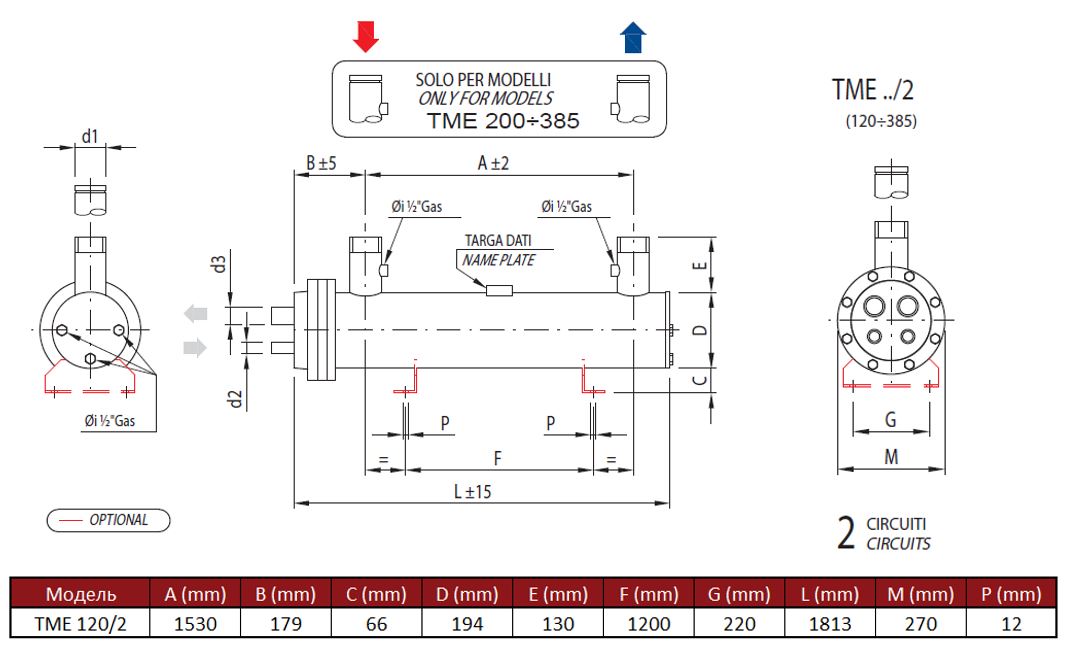

Конструкция представляет собой классический кожухотрубный теплообменник с пучком труб, в которых происходит кипение хладагента при движении по трубам, а теплоноситель циркулирует в межтрубном пространстве; пучок разделён на два независимых холодильных контура, что обеспечивает возможность подключения двух холодильных агрегатов для ступенчатого регулирования производительности. Гидравлические параметры включают расчётный расход воды 20,6 м3/ч, внутренние объёмы аппарата составляют 30 дм3 для воды и 14 дм3 для хладагента, а потери давления по хладагенту при номинальном режиме — порядка 22 кПа; фреоновые патрубки выполнены с условными диаметрами 28 мм (вход) и 42 мм (выход).
Испаритель рассчитан на применение в системах холодоснабжения и технологического охлаждения, совместим с контурами на R407C и пригоден для интеграции в установки торговых, складских и пищевых объектов, а также в промышленные чиллерные схемы, где требуется поэтапное регулирование холодопроизводительности за счёт нескольких холодильных контуров.
