Испаритель кожухотрубный Thermokey серии «TME» 1100 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1100/4
- Артикул: ТМE 1100/4
- Бренд: Thermokey
- Вес кг: 700
- Вместимость по воде дм3: 245
- Вместимость по хладагенту дм3: 142
- Исполнение: четыре холодильных контура
- Потери давления кПа: 45,4
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 100
- Патрубки хладагента Вход / Выход: 35 / 76
- Расход воды м3/час: 188,8
Описание
Испаритель кожухотрубного типа Thermokey серии TME рассчитан на холодопроизводительность порядка 1 100 кВт при работе на хладагенте R407C в режиме с испарительной температурой около +2 °C и теплообменом по воде при температурной разнице, соответствующей подаче/возврату +12/+7 °C. Проектная пропускная способность по воде обеспечивает расход порядка 188,8 м3/ч, а внутренние объемы аппарата составляют примерно 245 дм3 для воды и 142 дм3 для хладагента; гидравлическое сопротивление через корпусную часть составляет около 45,4 кПа и должно учитываться при выборе насосного оборудования и систем гидравлической балансировки. Соединения хладагента выполнены с входным и выходным патрубками диаметром соответственно 35 мм и 76 мм, что определяет требования к трубопроводной арматуре и фитингам.

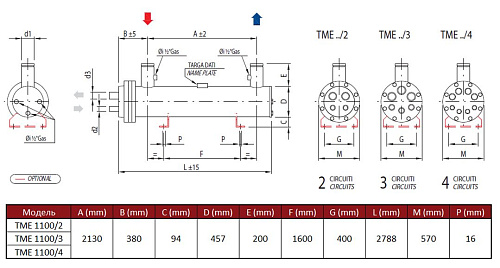

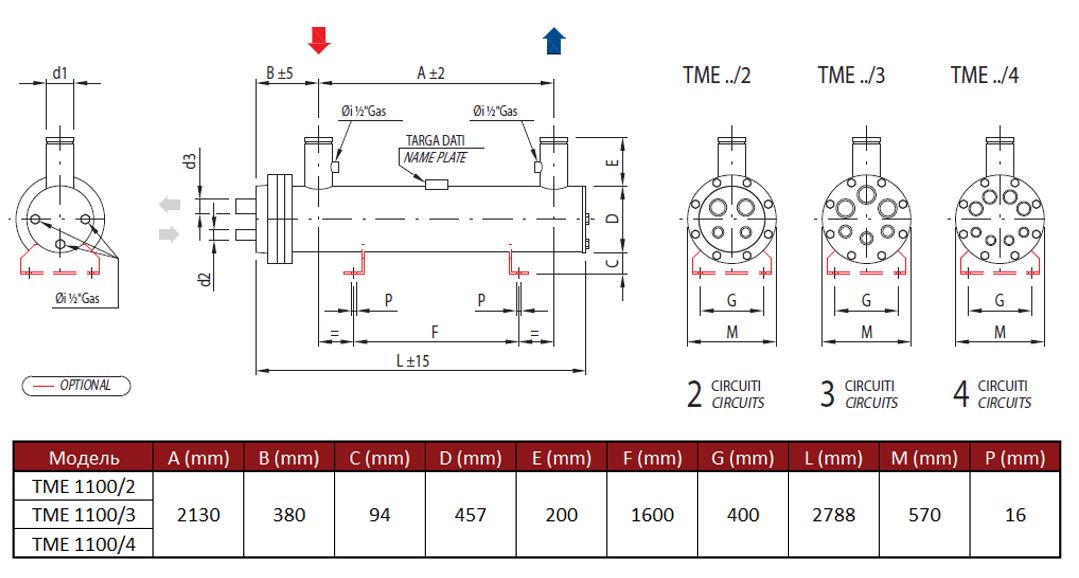

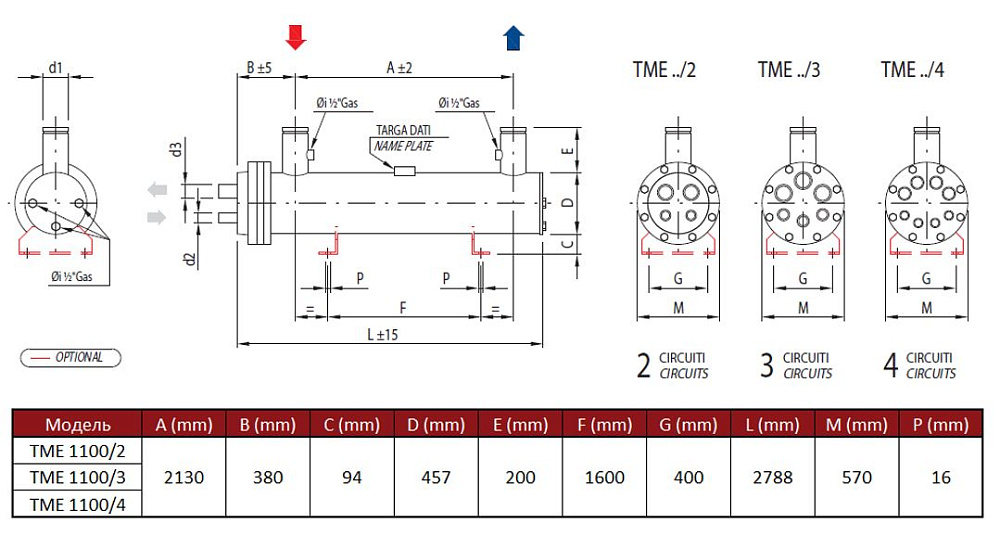

Конструктивно аппарат представляет собой кожухотрубный испаритель с несколькими пакетами теплообменных труб, внутри которых циркулирует и кипит хладагент, а охлаждаемая жидкость направляется по межтрубному пространству. Теплообменные пучки разделены на четыре независимых холодильных контура, что позволяет подключать поочередно или одновременно несколько холодильных машин и реализовывать ступенчатое регулирование мощности через поочередное включение контуров. Наличие нескольких контуров и указанные гидравлические характеристики предъявляют требования к схеме распределения потоков, вентилям и средствам контроля для обеспечения равномерного распределения теплоносителя и предотвращения местных перегрузок.
Аппарат предназначен для применения в системах промышленного охлаждения и кондиционирования, включая цепочки холодоснабжения промышленных производств, складов и объектов пищевой индустрии, где необходима центральная холодильная установка высокой мощности с возможностью модульного регулирования. Совместимость с R407C и значительный объем хладагента требуют учёта при выборе компрессорных агрегатов, организации заправки, пусконаладочных работ и сервисного обслуживания; также следует учитывать габариты и параметры патрубков при проектировании трасс подачи и возврата хладагента и контура циркуляции воды.
