Испаритель кожухотрубный Thermokey серии «TME» 1100 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1100/3

Описание

Испаритель кожухотрубный Thermokey серии TME, модель 1100/3, выполнен для работы на хладагенте R407C и обеспечивает холодопроизводительность 1100 кВт при расчетных условиях: температура кипения хладагента около +2 °C и теплообмен воды в интервале +12 → +7 °C. Проектный расход воды через межтрубное пространство составляет 188,8 м3/ч; при этом предусмотренные гидравлические потери на стороне воды составляют 45,4 кПа. Номинальные внутренние емкости аппарата — 245 дм3 по воде и 142 дм3 по хладагенту, что определяет его тепловую инерцию и объем заправки хладагента; патрубки подводки хладагента имеют условные диаметры 42 мм (вход) и 89 мм (выход).

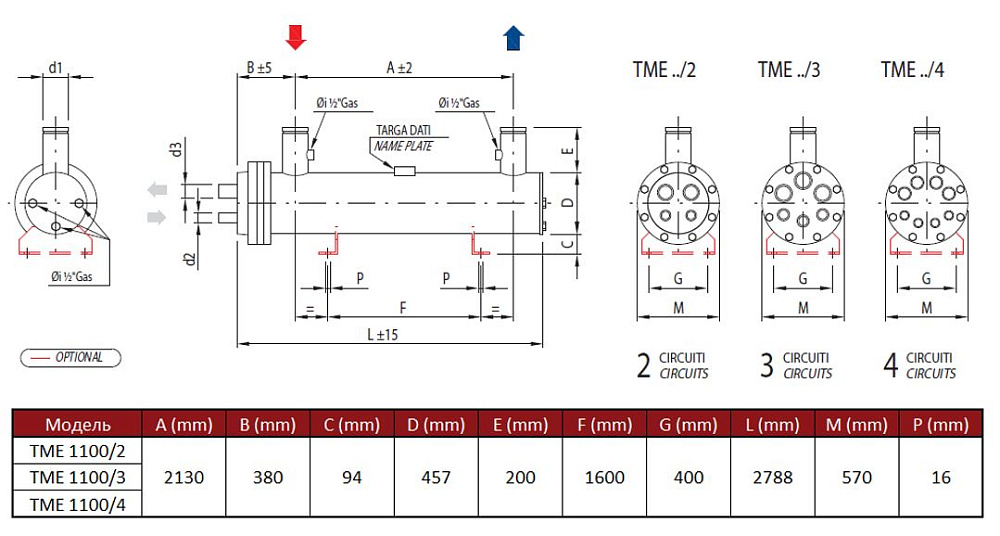

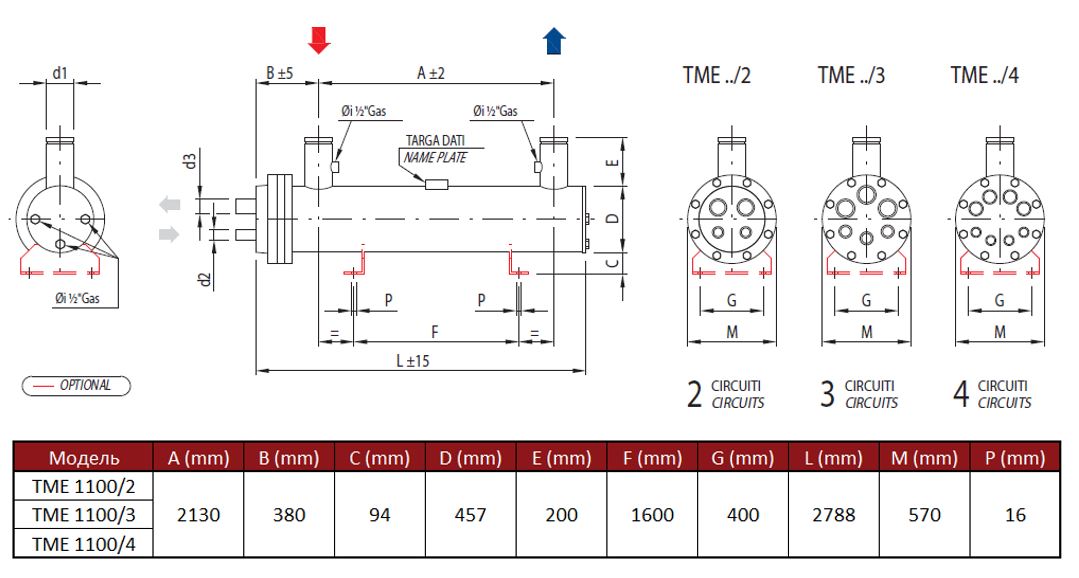

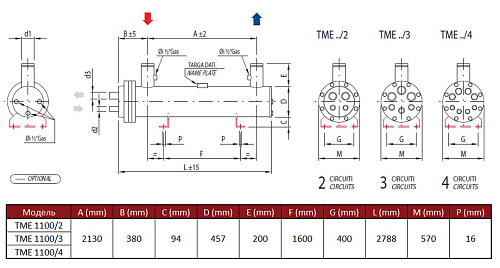

Конструктивно это кожухотрубный испаритель с пучком теплообменных труб, внутри которых происходит кипение хладагента, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок труб разделен на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатого регулирования производительности. Конфигурация патрубков и распределение контуров рассчитаны на адекватную гидравлическую развязку и на подключение коммуникаций технологического контура.

Устройство предназначено для включения в системы холодоснабжения промышленных и коммерческих предприятий, где требуется организационный режим охлаждения с подачей воды в диапазоне +12 → +7 °C; типичные области применения — пищевые производства, логистические и торговые объекты с централизованными чиллерными узлами. При проектировании системы следует учитывать заявленный расход и потери давления для подбора насосного оборудования и размеров трубопроводов, а также предусмотреть совместимость с хладагентом R407C и возможную коммутацию нескольких компрессорных блоков по холодильным контурам.
