Испаритель кожухотрубный Thermokey серии «TME» 1100 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1100/2
- Артикул: ТМE 1100/2
- Бренд: Thermokey
- Вес кг: 700
- Вместимость по воде дм3: 245
- Вместимость по хладагенту дм3: 142
- Исполнение: два холодильных контура
- Потери давления кПа: 45,4
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 100
- Патрубки хладагента Вход / Выход: 54 / 105
- Расход воды м3/час: 188,8
Описание
Испаритель кожухотрубного типа обеспечивает холодопроизводительность порядка 1 100 кВт при использовании хладагента R407C и рабочих параметрах испарения около +2 °C с подачей/обраткой теплоносителя в диапазоне +12/+7 °C; при таких условиях расчетный расход воды через межтрубное пространство составляет примерно 188,8 м3/ч. Внутренний запас рабочего хладагента и теплоносителя обусловлен конструкцией: межтрубное пространство содержит порядка 245 л воды, запас хладагента в трубных пучках — около 142 л; гидравлическое сопротивление на стороне хладагента оценивается в 45,4 кПа. Патрубки подвода и отбора хладагента имеют условные диаметры порядка 54 мм (вход) и 105 мм (выход), что определяет требования к магистральным присоединениям и фитингам.

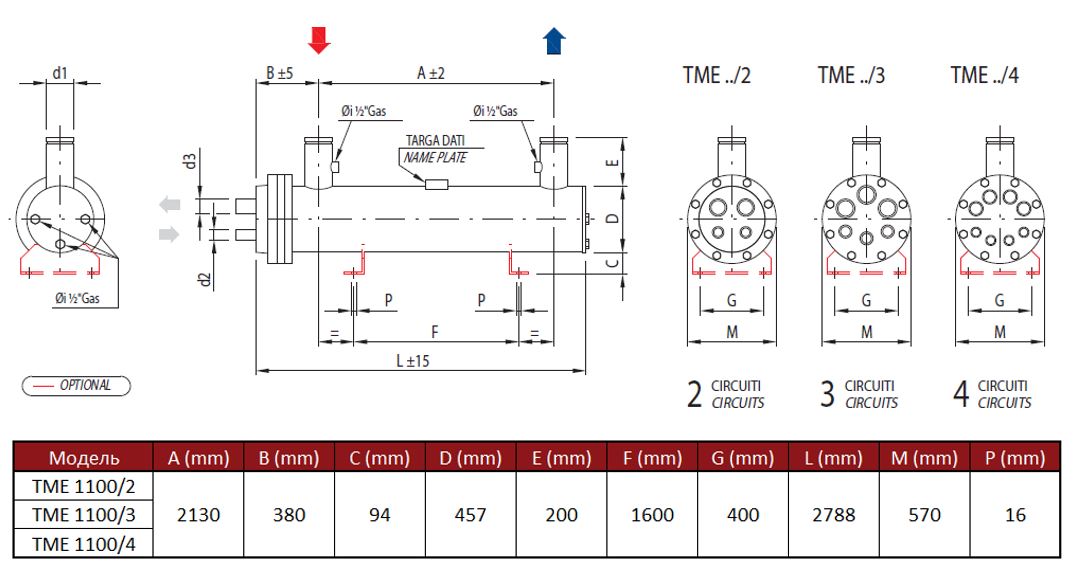

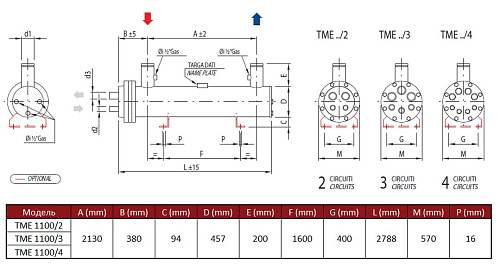

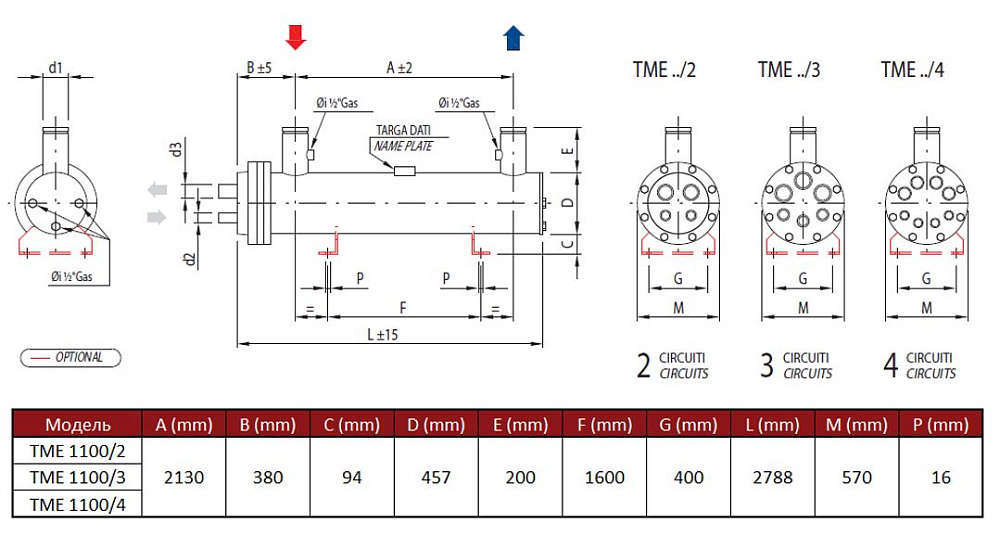

Конструкция выполнена как классический кожухотрубный теплообменник с трубным пакетом внутри корпуса: хладагент испаряется в трубах, отводя теплоту от жидкости, протекающей в межтрубном пространстве. Трубные пучки разделены на два независимых холодильных контура, что обеспечивает возможность подключения нескольких компрессорных агрегатов и ступенчатого регулирования производительности без изменения гидравлической схемы на стороне воды.
Технология теплообмена реализована за счёт фазового перехода хладагента в трубах и организации межтрубного потока теплоносителя, обеспечивающего прямой контакт с внешними поверхностями трубного пучка. Применение хладагента R407C определяет требования к материалам уплотнений и сварных соединений, а также к процедурам заправки и обслуживания системы. Конструктивные решения ориентированы на обеспечение эффективной передачи тепла между фазами рабочего вещества и теплоносителя.
Испаритель предназначен для интеграции в централизованные холодильные системы торговых, логистических и пищевых предприятий, где требуется высокий теплоперерабатывающий потенциал и модульность по контурам хладагента; совместим с компрессорно-конденсаторными агрегатами, рассчитанными на работу с R407C и на указанные гидравлические параметры.
