Испаритель кожухотрубный Thermokey серии «TME» 1000 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1000/4

Описание

Кожухотрубный испаритель Thermokey серии TME рассчитан на холодопроизводительность 1 000 кВт при использовании хладагента R407C в режиме с температурой испарения около +2 °C и перепадом по теплоносителю 5 K (примерно +12/+7 °C). Конструкция требует циркуляции воды с расходом порядка 171,7 м3/ч; объем межтрубного пространства для теплоносителя составляет 224 дм3, объем системы хладагента внутри трубного пучка — 133 дм3, при этом характерная потеря давления на хладагент достигает 57,9 кПа. Подвод и отвод хладагента выполнены патрубками диаметром 42 и 64 мм соответственно, что учитывается при проектировании магистралей и подборе арматуры.

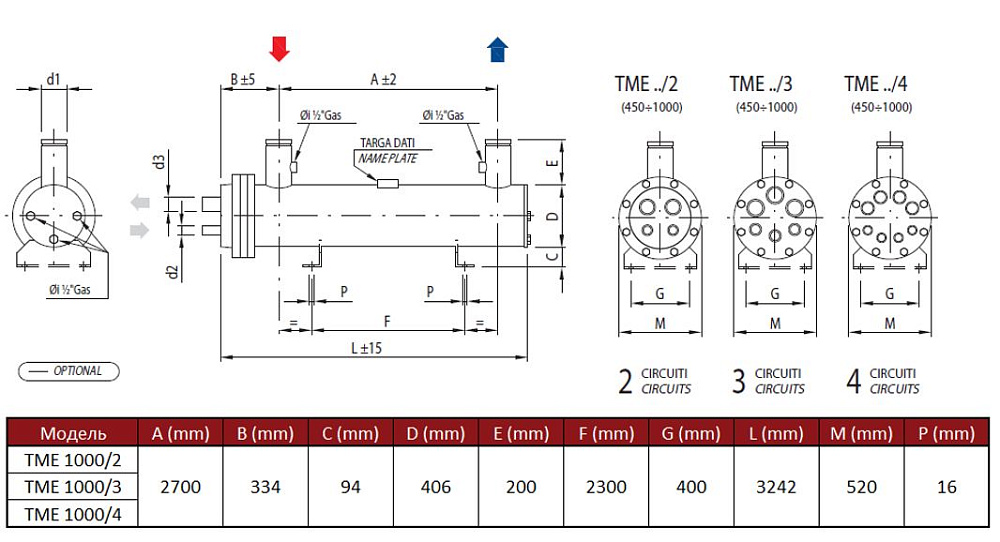

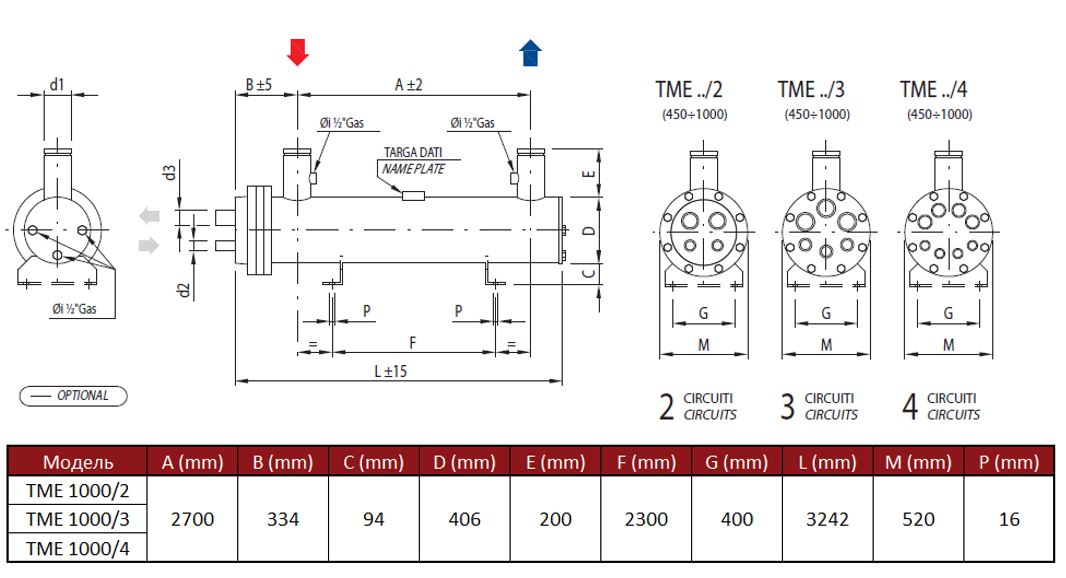

Испаритель выполнен по классической схеме «кожух–труба»: хладагент циркулирует внутри трубного пучка и испаряется, отдавая теплоту теплоносителю в межтрубном пространстве. Трубные пучки разделены на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких компрессорных агрегатов и поэтапной модуляции производительности без изменения гидравлической схемы теплоносителя.

Устройства серии TME предназначены для применения в составе центральных холодильных установок и технологических систем холодопроизводства, где используются параметры работы, сопоставимые с указанными (R407C, испарение около +2 °C, температурная схема теплоносителя +12/+7 °C). Наличие нескольких контуров и крупные присоединительные диаметры делают испаритель совместимым с промышленными холодильными контурами для складов, пищевых производств и логистических центров, требующими высокого теплового потока и большой пропускной способности теплоносителя.
